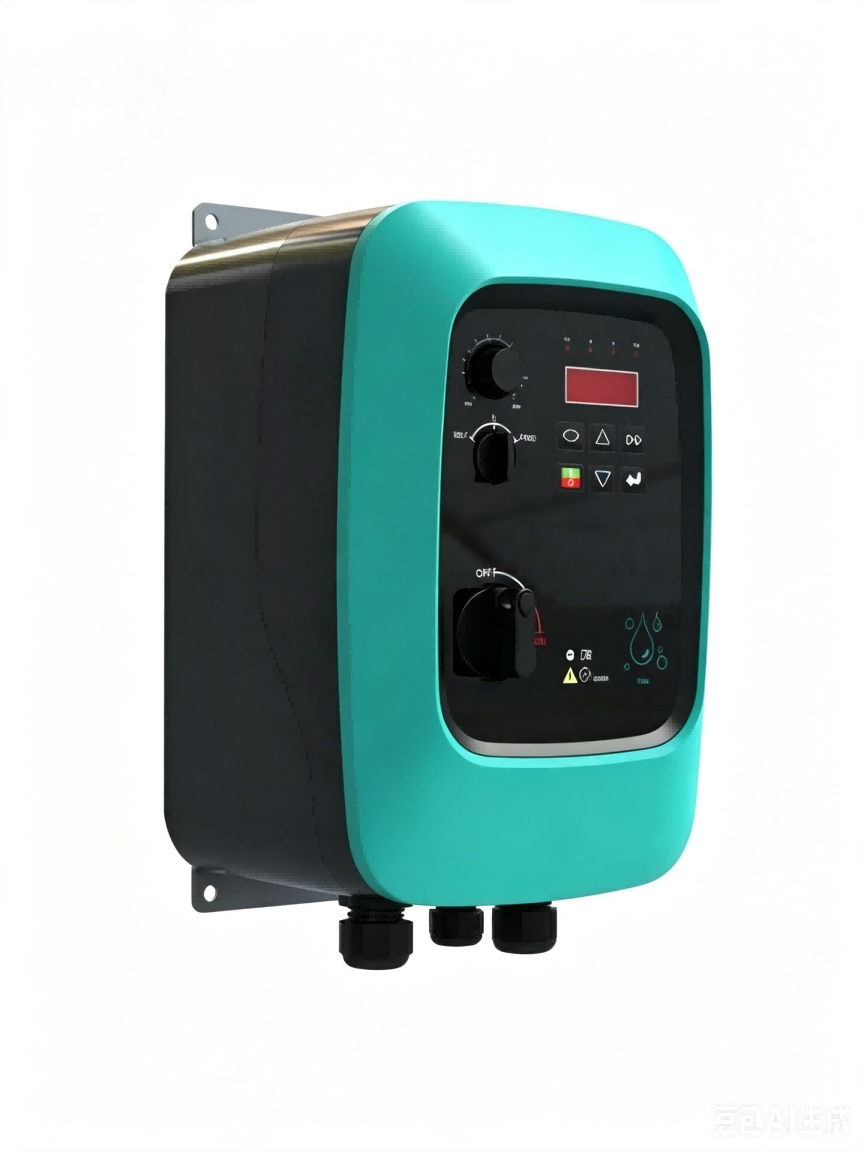

زونكن كومباكت محول كهربائي مثبت على المحرك صُممت هذه الوحدة للتركيب المباشر على هياكل المحركات. وهي مزودة بمصدر طاقة مدمج ومفتاح تشغيل، مما يلغي الحاجة إلى خزانة تحكم مستقلة، ويبسط بشكل كبير عملية التوصيلات الكهربائية والتركيب والتشغيل في الموقع.
يأتي الجهاز مزودًا بفلتر C3 EMC مدمج لجميع مستويات الطاقة، ووظيفة أمان STO (إيقاف عزم الدوران الآمن). يدعم الجهاز اتصال Modbus RS485 القياسي، بينما تتوفر وحدات اتصال اختيارية مثل Profinet وEtherCAT وProfibus-DP وModbus TCP وCAN bus لتلبية متطلبات الشبكات الصناعية المتنوعة.
رقم الصنف :
T200-BFالطلب (الحد الأدنى للكمية) :
20قسط :
Paypal/TT/Western Unionمنشأ المنتج :
Shanghai, Chinaلون :
greenمهلة :
18-30 daysوزن :
Maximum 73kgيتميز هذا العاكس المدمج من ZONCN بتصميم مُثبّت على المحرك، مما يسمح بتركيبه مباشرةً على جسم المحرك. وبفضل احتوائه على وحدة تغذية طاقة ومفتاح تشغيل مدمجين، فإنه يُغني عن الحاجة إلى لوحة تحكم إضافية، ويُقلل بشكل كبير من التكاليف الإجمالية للنظام، مع تبسيط أعمال التركيب والتوصيل والتشغيل.
تتضمن الوحدة مرشح C3 EMC متوافق مع جميع طرازات الطاقة، بالإضافة إلى وظيفة إيقاف عزم الدوران الآمن (STO) لتلبية معايير السلامة الصناعية. ويُقدم Modbus RS485 كواجهة اتصال قياسية. أما بالنسبة لأنظمة الأتمتة المتقدمة، فتدعم وحدات الاتصال الاختيارية Profinet وEtherCAT وProfibus-DP وModbus TCP وCAN bus، مما يتيح اتصالاً سلساً مع مختلف أنظمة التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الصناعية.
ميزات المنتج
المواصفات الفنية
| غرض | مواصفات T200-BF |
| التردد الأقصى | 0~600 هرتز |
| تردد الموجة الحاملة | 0.5 كيلو هرتز ~ 16 كيلو هرتز؛ يمكن ضبط تردد الموجة الحاملة تلقائيًا وفقًا لخصائص الحمل. |
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز؛ إعداد المحاكاة: أقصى تردد × 0.025% |
| وضع التحكم | التحكم الاتجاهي ذو الحلقة المفتوحة (بدون PG)؛ التحكم V/F |
| عزم الدوران الابتدائي | آلة من النوع G: 0.5 هرتز/150% (بدون PG)؛ آلة من النوع P: 0.5 هرتز/100% |
| نطاق تنظيم السرعة | 1:100 (غير مناسب للمشاهدة العائلية) |
| السرعة، الثبات، الدقة | ±0.5% (بدون بروبيلين جليكول) |
| دقة التحكم في عزم الدوران | ±5% (السعة الحيوية القسرية) |
| قدرة التحميل الزائد | النوع G: 60 ثانية لـ 150% من التيار المقنن، 3 ثوانٍ لـ 180% من التيار المقنن؛ النوع P: 60 ثانية لـ 120% من التيار المقنن، 3 ثوانٍ لـ 150% من التيار المقنن. |
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي؛ زيادة عزم الدوران اليدوي بنسبة تتراوح بين 0.1% و30.0% |
| منحنى V/F | ثلاثة أنواع: خطي، متعدد النقاط؛ منحنى V/F من الدرجة N (الدرجة 1.2، الدرجة 1.4، الدرجة 1.6، الدرجة 1.8، الدرجة 2) |
| فصل الجهد/القوة | طريقتان: الفصل الكامل والفصل الجزئي |
| منحنى التسارع والتباطؤ | نمط التسارع/التباطؤ الخطي أو المنحني على شكل حرف S. أربعة أوقات للتسارع/التباطؤ، نطاق زمني للتسارع/التباطؤ من 0.0 إلى 6500.0 ثانية |
| كبح التيار المستمر | تردد الكبح بالتيار المستمر: من 0.00 هرتز إلى أقصى تردد؛ زمن الكبح: من 0.0 ثانية إلى 100.0 ثانية؛ قيمة تيار الكبح: من 0.0% إلى 100.0% |
| التحكم من نقطة إلى نقطة | نطاق تردد الركض: 0.00 هرتز ~ 50.0 هرتز؛ وقت تسارع/تباطؤ الركض 0.0 ثانية ~ 6500.0 ثانية. |
| وحدة تحكم منطقية قابلة للبرمجة بسيطة | يدعم ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو مجموعة من حالات طرفية |
| نظام التحكم التناسبي التكاملي التفاضلي (PID) المدمج | يُسهّل تنفيذ نظام التحكم ذي الحلقة المغلقة لوحدة التحكم في العمليات |
| تنظيم الجهد التلقائي (AVR) | عندما يتغير جهد شبكة الطاقة، يمكنه الحفاظ تلقائيًا على جهد خرج ثابت |
| التحكم في الجهد الزائد والتيار الزائد والتوقف | تحديد تلقائي للتيار والجهد أثناء التشغيل لمنع حدوث أعطال متكررة بسبب زيادة التيار والجهد. |
| وظيفة تحديد التيار السريع | قلل من أعطال التيار الزائد لحماية التشغيل الطبيعي لعكس التردد |
| تحديد عزم الدوران والتحكم فيه | تعمل ميزة "الحفارة" على الحد من عزم الدوران تلقائيًا أثناء التشغيل لمنع حدوث فصل متكرر بسبب التيار الزائد واكتشاف قصر الدائرة في المحرك الكهربائي العلوي. |
| وظيفة الحماية | حماية من نقص طور الإدخال والإخراج، وحماية من التيار الزائد، وحماية من الجهد الزائد، وحماية من الجهد المنخفض، وحماية من الحمل الزائد، وحماية من الحمل الزائد. |
| أداء ممتاز | تطبيق المحركات غير المتزامنة بتقنية التحكم في متجه التيار عالية الأداء |
| تحديد التيار السريع | تجنب حدوث أعطال متكررة بسبب زيادة التيار في محول التردد |
| التحكم في التوقيت | وظيفة التحكم بالمؤقت: ضبط نطاق الوقت من 0.0 دقيقة إلى 6500.0 دقيقة |
| دعم أساليب الاتصال | RS-485، اتصال CAN، اتصال Profi-net |
| مصدر القيادة | قم بضبط لوحة التشغيل، وطرفية التحكم، ومنفذ الاتصال التسلسلي. يمكن التبديل بينها بعدة طرق. |
| مصدر التردد | عشرة مصادر تردد: مدخل رقمي، مدخل جهد تناظري، مدخل تيار تناظري، مدخل منفذ تسلسلي. يمكن التبديل بينها بعدة طرق. |
| مصادر التردد المساعدة | عشرة مصادر تردد مساعدة. يمكنها تحقيق ضبط دقيق للتردد المساعد وتوليف التردد بمرونة. |
| أطراف الإدخال | ستة منافذ إدخال رقمية؛ منفذان إدخال تناظريان يدعمان إدخال جهد من 0 إلى 10 فولت أو إدخال تيار من 4 إلى 20 مللي أمبير |
| أطراف الإخراج | طرفا إخراج مرحلي؛ طرفا إخراج تناظري يدعمان خرج تيار من 0 إلى 20 مللي أمبير أو خرج جهد من 0 إلى 10 فولت |
| ارتفاع | أقل من 1000 متر (أكثر من 1000 متر يتطلب تخفيض التصنيف) |
| درجة الحرارة المحيطة | -10 درجة مئوية ~ +40 درجة مئوية (إذا كانت درجة الحرارة المحيطة تتراوح بين 40 درجة مئوية و 50 درجة مئوية، فيرجى استخدام إعداد أقل) |
| رطوبة | أقل من 95% رطوبة نسبية، لا يوجد تكثف لقطرات الماء |
| اهتزاز | أقل من 5.9 م/ث² (0.6 جم) |
| درجة حرارة التخزين | -20 درجة مئوية ~ +60 درجة مئوية |
| مستوى الحماية | IP66 |
تحديد
نموذج العاكس | جهد الدخل | القدرة الكهربائية المقدرة (كيلوواط) | تيار الإدخال المقنن (أمبير) | تيار الخرج المقنن (أمبير) | المحرك المناسب (كيلوواط) |
T200-0R75G-4-BF | 3PH تيار متردد 380 فولت ± 15% | 0.75 | 3.8 | 2.1 | 0.75 |
T200-1R5G-4-BF | 1.5 | 5.0 | 3.8 | 1.5 | |
T200-2R2G-4-BF | 2.2 | 5.8 | 5.1 | 2.2 | |
T200-3R7G-4-BF | 3.7 | 10.0 | 9.0 | 3.7 | |
T200-5R5G-4-BF | 5.5 | 15.0 | 13.0 | 5.5 | |
T200-7R5G-4-BF | 7.5 | 20.0 | 17.0 | 7.5 | |
T200-11G-4-BF | 11 | 26.0 | 25.0 | 11 |

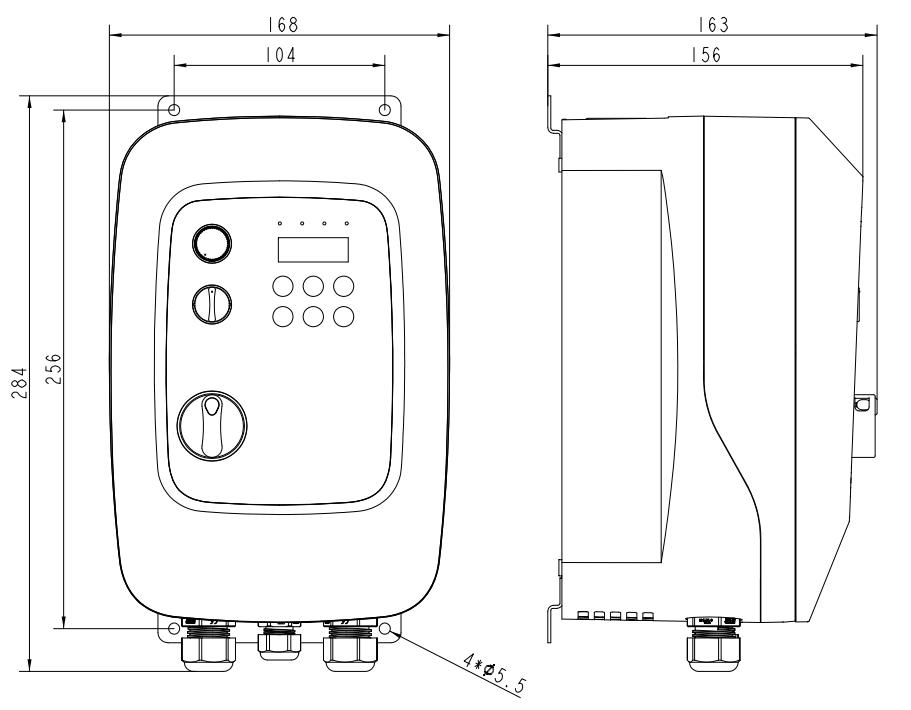

الأبعاد النموذجية
(1) تيار متردد 380 فولت، 0.75 كيلوواط ~ 3.7 كيلوواط

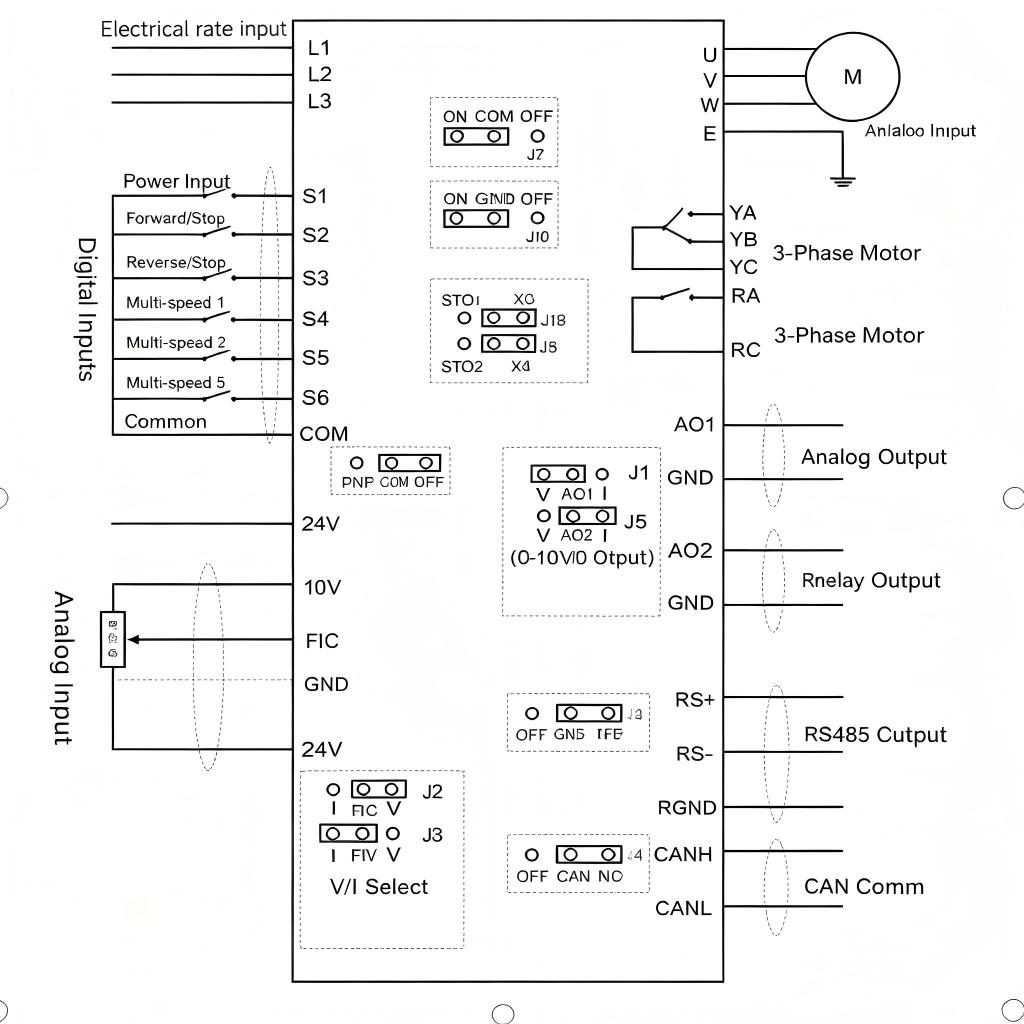

مخطط الأسلاك النموذجي
