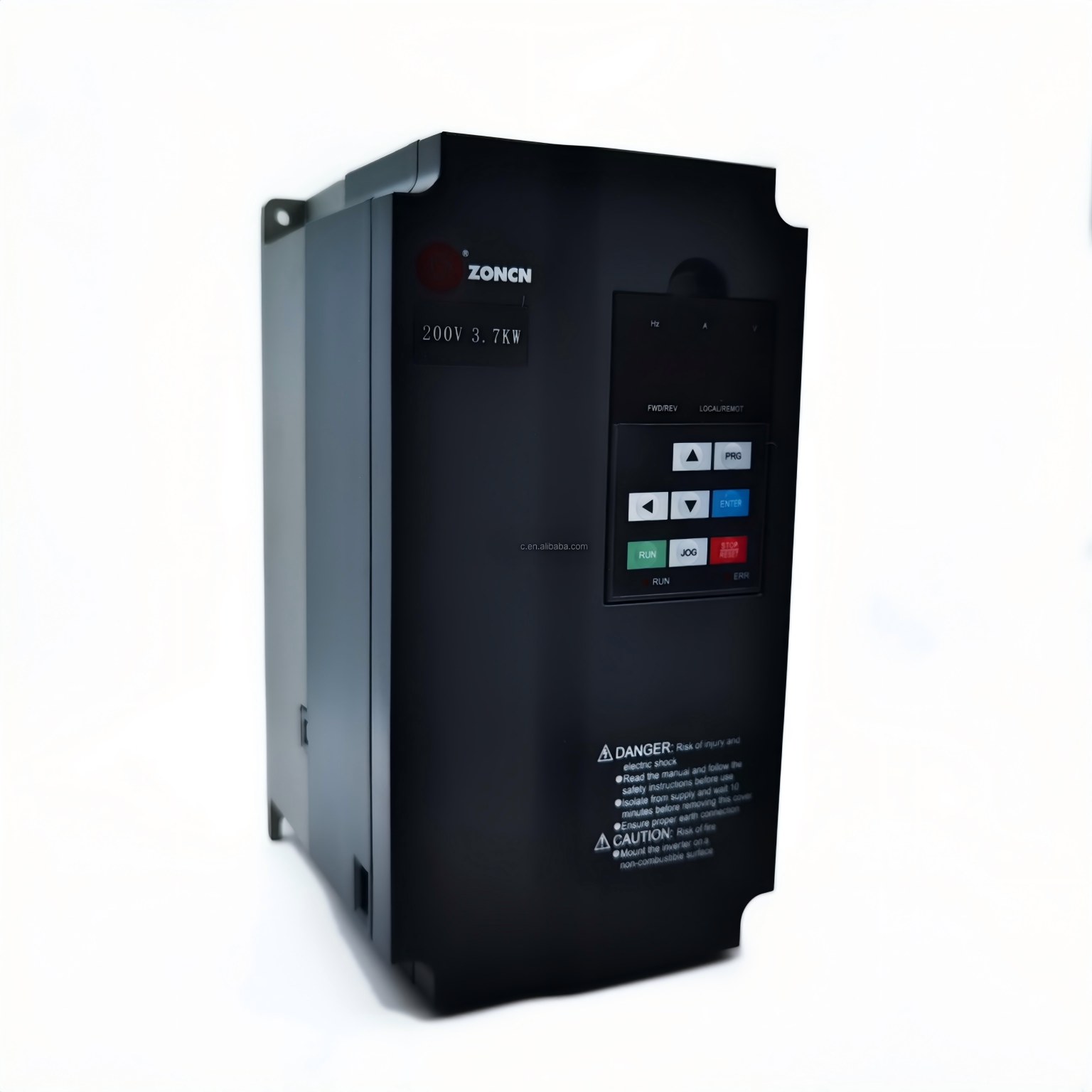

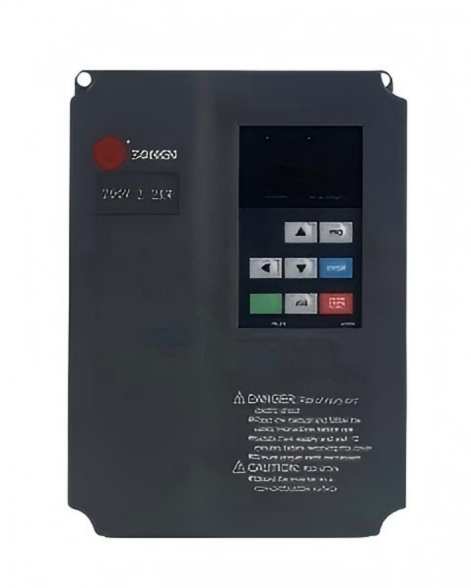

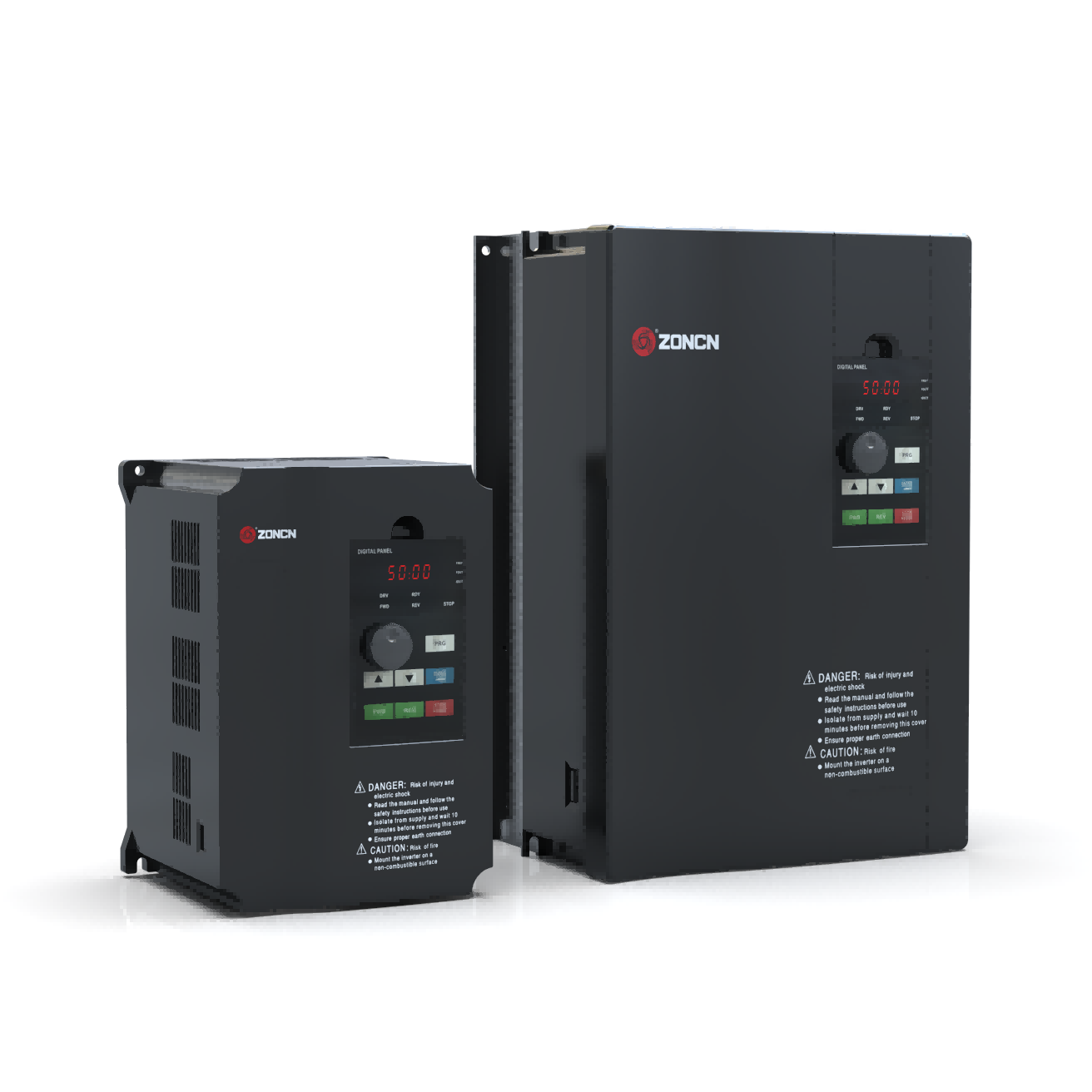

سلسلة Z8000 للتحكم المتجهي عالي الأداء ذو ​​الحلقة المغلقة

وضع التحكم

التحكم في متجه التدفق بدون مستشعر (SFVC)

التحكم المتجهي ذو الحلقة المغلقة (CLVC)

التحكم في الجهد/التردد (V/F)

التردد الأقصى

التحكم الاتجاهي: 0-320 هرتز

التحكم في الجهد/التردد: 0-3200 هرتز

تردد الموجة الحاملة

1-16 كيلو هرتز

يتم ضبط تردد الموجة الحاملة تلقائيًا بناءً على خصائص الحمل.

تردد الإدخال

الحل الإلكتروني

الإعداد الرقمي: 0.01 هرتز

الإعداد التناظري: أقصى تردد × 0.025%

عزم دوران بدء التشغيل

النوع G: 0.5 هرتز/150% (SF VC)؛ 0 هرتز/180% (CL VC)

النوع p: 0.5 هرتز / 100%

نطاق السرعة

1:100 (SF VC)

1:1000 (CL VC)

استقرار الأسعار

دقة

±0.5% (SF VC)

0.02% (CL VC)

التحكم في عزم الدوران

دقة

± 5% (CL VC)

قدرة التحميل الزائد

النوع G: 60 ثانية لـ 150% من التيار المقنن، 3 ثوانٍ لـ 180% من التيار المقنن.

النوع p: 60 ثانية لـ 120% من التيار المقنن، 3 ثوانٍ لـ 150% من التيار المقنن.

تعزيز عزم الدوران

تعزيز ثابت

زيادة مخصصة من 0.1% إلى 30.0%

منحنى V/F

منحنى VIF الخطي

منحنى تضخم التباين متعدد النقاط

منحنى معامل تضخم القيمة (VIF) ذو القوة N (القوة 1.2، القوة 1.4، القوة 1.6، القوة 1.8، مربع)

فصل VIF

نوعان: فصل كامل؛ فصل جزئي

وضع المنحدر

منحدر مستقيم

منحدر على شكل حرف S

أربع مجموعات من أزمنة التسارع/التباطؤ بنطاق يتراوح بين 0.0 و6500.0 ثانية

كبح التيار المستمر

تردد كبح التيار المستمر: من 0.00 هرتز إلى أقصى تردد

زمن الكبح: 0.0-100.0 ثانية

قيمة الكبح الحالية: 0.0%-100.0%

التحكم في الركض

نطاق تردد التشغيل: 0.00-50.00 هرتز

زمن تسارع/تباطؤ الجري الخفيف: 0.0 - 6500.0 ثانية

سرعات متعددة مضبوطة مسبقًا

يدعم ما يصل إلى 16 سرعة عبر نظام بسيط

وظيفة وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو مجموعة من الحالات الطرفية x

نظام PID المدمج

فهو يحقق بسهولة نظام تحكم ذي حلقة مغلقة يتم التحكم فيه بواسطة العملية

الجهد التلقائي

التنظيم (AVR)

يمكنه الحفاظ على جهد الخرج ثابتًا تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي.

زيادة الجهد

التيار فوق طويل

يتحكم

التيار والجهد محدودان

يتم ذلك تلقائيًا أثناء عملية التشغيل لتجنب التعطل المتكرر بسبب زيادة الجهد أو التيار.

حد عزم الدوران و

يتحكم

يمكنه الحد من عزم الدوران تلقائيًا ومنع حدوث انقطاعات متكررة بسبب زيادة التيار أثناء التشغيل. ويمكن تطبيق التحكم في عزم الدوران في وضع CLVC.

دعم لـ

بطاقة PG متعددة

دعم بطاقة PG للمحول الدوار،

بطاقة PG ذات مدخل تفاضلي، بطاقة PG ذات مدخل تفاضلي uvw، بطاقة PG ذات حل r، وبطاقة PG ذات مدخل d oc

بطاقة

انخفاض الطاقة

خلال

تعمل طاقة التغذية الراجعة للحمل على تعويض انخفاض الجهد بحيث يمكن لمحرك التيار المتردد

يستمر في الجري لفترة قصيرة.

تيار سريع

حد

يساعد ذلك على تجنب أعطال التيار الزائد المتكررة في محرك التيار المتردد.

أداء عالي

يتم التحكم في المحركات غير المتزامنة والمحركات المتزامنة من خلال تقنية عالية الدقة.

تقنية التحكم في متجه التيار عالي الأداء.

التحكم في التوقيت

النطاق الزمني: 0.0-6500.0 دقيقة

تواصل

طُرق

ناقل Mod (قياسي)، ناقل pro fi-DP (اختياري)، وصلة CAN (اختياري)، CAN (اختياري)

وضع الحماية

كشف قصر الدائرة في المحرك عند التشغيل، حماية من فقدان طور الإدخال/الإخراج، حماية من التيار الزائد

الحماية، الحماية من الجهد الزائد، الحماية من الجهد المنخفض، الحماية من الحرارة الزائدة، والحماية من الحمل الزائد

حماية.

طرفية الإدخال

8 أطراف إدخال رقمية، يدعم أحدها إدخال نبضات عالية السرعة تصل إلى 100 كيلو هرتز.

يحتوي على طرفي إدخال تناظريين، أحدهما يدعم فقط إدخال جهد 0-10 فولت والآخر

يدعم إدخال جهد كهربائي من 0 إلى 10 فولت أو إدخال تيار كهربائي من 4 إلى 20 مللي أمبير

مصدر التردد

الإعدادات الرقمية، وإعدادات الجهد التناظري، وإعدادات التيار التناظري، وإعدادات النبضات، والتسلسلية

إعدادات منفذ الاتصال.

مساعد

مصدر التردد

يوجد عشرة مصادر تردد مساعدة. ويمكنه تنفيذ الضبط الدقيق للتردد المساعد وتوليف التردد.

جري

مصدر الأوامر

لوحة التشغيل/محطات التحكم/المنفذ التسلسلي

منفذ الاتصال

يمكنك إجراء التبديل بين هذه المصادر بطرق مختلفة.

مخرجات الطرفية

1 طرف إخراج نبضي عالي السرعة (مفتوح-

جامع) يدعم إخراج إشارة موجة مربعة بتردد 0-100 كيلو هرتز

1 طرف إخراج رقمي

طرف إخراج المرحل 2

طرفان للإخراج التناظري: يدعمان إخراج تيار من 0 إلى 20 مللي أمبير أو إخراج جهد من 0 إلى 10 فولت

شاشة عرض LED

يعرض المعلمات.

قفل المفتاح واختيار الوظيفة

يمكنه قفل المفاتيح جزئيًا أو كليًا وتحديد نطاق وظائف بعض المفاتيح لمنع حدوث خلل في عملها.

الأجزاء الاختيارية

بطاقة محول دوارة pG، تفاضلي

بطاقة إدخال pG، بطاقة إدخال pG تفاضلية uvw، بطاقة إدخال pG حل r وبطاقة إدخال pG oc

موقع التركيب

في مكان داخلي، بعيدًا عن أشعة الشمس المباشرة والغبار والغازات المسببة للتآكل والغازات القابلة للاشتعال ودخان الزيت والبخار والقطرات والملح.

ارتفاع

أقل من 1000 متر

موسيقى الخلفية

درجة حرارة

-10 درجة مئوية ~ 40 درجة مئوية (يتم تخفيض التصنيف إذا كانت درجة الحرارة المحيطة بين 40 درجة مئوية و 50 درجة مئوية)

رطوبة

أقل من 95% رطوبة نسبية، بدون تكثيف

اهتزاز

أقل من 5.9 م/ث² (0.6 جم)

تخزين

درجة حرارة

-20 درجة مئوية ~ 60 درجة مئوية
