سلسلة ZQ600 وحدة تحكم منطقية قابلة للبرمجة عالية الأداء

ZQ600 series High-performance Programmable Logic Controller

سلسلة ZQ600 وحدة تحكم منطقية قابلة للبرمجة عالية الأداء

يتميز جهاز ZQ600 بتكوينات قوية للأجهزة والبرامج، وواجهات اتصال شاملة، وأداء مرن وشامل، مما يجعله وحدة تحكم منطقية قابلة للبرمجة عالية الأداء.

رقم الصنف :
ZQ600
الطلب (الحد الأدنى للكمية) :
1
قسط :
Paypal/TT/Western Union
منشأ المنتج :
Shanghai, China
مهلة :
18-30 days
وزن :
1 kg

استفسر الآن

سلسلة ZQ600 هي وحدة تحكم منطقية قابلة للبرمجة (PLC) عالية الأداء من إنتاج شركة ZhongChen. يتوافق تصميمها وتطويرها تمامًا مع المواصفات المفتوحة لوحدات التحكم المنطقية القابلة للبرمجة ومعايير IEC 61131-3، وتدعم لغات برمجة مثل ST وLD وSFC وCFC. تتميز بمعالج مركزي قوي، ونظام برمجي ومادي مستقر وموثوق، وإمكانيات توسعة واسعة. تُستخدم هذه السلسلة بشكل أساسي في تطبيقات التحكم في الحركة وتكوينات الشبكات المعقدة على خطوط الإنتاج، وهي مناسبة بشكل خاص للتحكم المؤازر متعدد القنوات، وشبكات EtherCAT الحلقية، ودمج بروتوكولات ناقل متعددة.

ميزات المنتج

تكوين قوي للأجهزة والبرامج

معالج ثنائي النواة/رباعي النواة، سرعة ساعة 1.4/1.6 جيجاهرتز، سرعة معالجة التعليمات بالنانو ثانية
التحكم المتزامن ذو 32 محورًا بفترة 500 ميكروثانية، والتحكم المتزامن ذو 64 محورًا بفترة 1 مللي ثانية.
سعة البرنامج 128 ميجابايت، وسعة البيانات 128 ميجابايت (بما في ذلك دعم 5 ميجابايت لانقطاع التيار الكهربائي).
يمكن توسيع الوحدة الرئيسية باستخدام 32 وحدة إدخال/إخراج من سلسلة QY20، تدعم DI وDO وAD وDA وPT وTC. يتم الاحتفاظ بالبيانات حتى أثناء انقطاع التيار الكهربائي دون الحاجة إلى وحدة UPS خارجية.

واجهات اتصال شاملة

يدعم منفذي إيثرنت، يمكن تهيئة LAN1 منهما كـ EtherCAT. يدعم EtherCAT التحكم في ما يصل إلى 32/64/96 محورًا، ويمكنه توصيل 256 جهازًا تابعًا عبر EtherCAT. يدعم LAN2 بروتوكول ProfiNET الرئيسي، بينما يدعم كل من LAN1 وLAN2 ما يصل إلى 63 جهازًا تابعًا عبر Modbus TCP و50 اتصالًا لجلسات OPC UA (عميل). يدعم كل من LAN1 وLAN2 بروتوكول EtherNET/IP الرئيسي والتابع.
يدعم الجهاز قناتي اتصال RS485 (في وضعَي السيد والتابع) وقناة اتصال CAN واحدة، بما في ذلك 127 جهازًا تابعًا عند استخدامه كجهاز رئيسي مفتوح لبروتوكول CAN. كما يدعم بروتوكول CAN Free.
يدعم النظام تنزيل برامج المراقبة وتحديثات البرامج الثابتة عبر منفذ USB.
يدعم تخصيص بروتوكول منفذ الشبكة RJ45، ويدعم Modbus أو EtherNet/IP مع عناوين IP متعددة لقطاعات شبكة مختلفة من خلال وحدات توسيع الوظائف.

أداء مرن وشامل.

دورة 1 مللي ثانية، تحكم متزامن بـ 8 محاور، يدعم ما يصل إلى 64 محورًا.
تدعم السلسلة بأكملها بنية شبكة EtherCAT الخطية والنجمية والحلقية. ويمكن دمج الفروع عبر وحدات التوسعة.

المواصفات الفنية

غرض		ZQ601	ZQ602	ZQ604
مصدر طاقة الإدخال		تيار مستمر 24 فولت بنسبة 10%، الحد الأقصى 4 أمبير، التيار النموذجي 2.4 أمبير، يدعم الحماية من قصر الدائرة/التوصيل العكسي، لا حاجة إلى وحدة تزويد طاقة غير منقطعة خارجية
وحدة تخزين داخلية		4G
سعة البيانات/التخزين		سعة البرنامج 128 ميجابايت، وسعة البيانات 128 ميجابايت (مساحة تخزين عند انقطاع التيار الكهربائي 5 ميجابايت)
مواصفات الاتصال	إيثر كات	هيكل رئيسي واحد، يدعم التوسع	جسم رئيسي واحد يدعم التوسع	جسم رئيسي واحد يدعم التوسع
	Modbus RTU	الطريق رقم 2	الطريق رقم 2	الطريق رقم 2
	اتصال CAN	يحتوي الجهاز الرئيسي على منفذ CAN واحد (يدعم حتى 8 أجهزة تابعة) ويدعم بروتوكولات CANopen وCAN free
	خادم OPC UA	يدعم	يدعم	يدعم
اتصال إيثركات	عدد محاور إيثركات	16 محورًا + 16 محورًا	32 محورًا + 32 محورًا	32 محورًا + 64 محورًا
	خادم إيثركات	يدعم ما يصل إلى 256
	دورة الاتصال	مزامنة المحاور 1 مللي ثانية	تزامن 16 محورًا في 1 مللي ثانية	تزامن 16 محورًا في 1 مللي ثانية
اتصال بروفينت		يدعم ProfiNET الرئيسي/التابع
توسيع القدرات	توسيع الإدخال/الإخراج الأيمن	يدعم الهيكل 32 وحدة شفرة من سلسلة QY20
	توسيع الدالة اليسرى	ميزات Ether CAT: التكرار، ومقرن Ether CAT، والتوجيه رباعي الاتجاهات، والنبض عالي السرعة، وشبكات الجيل الرابع والخامس، والتصحيح/المراقبة عن بُعد، وMQTT للاتصال بالسحابة، ووظائف Ether CAT التابعة.
	امتداد عن بعد	يدعم التوسع الموزع لبروتوكولات EtherCAT و/EtherNet/IP/ProfNET/ModbusTCP/CAN
تشغيل/إيقاف		يمكن تنفيذ أوامر إيقاف/تشغيل وحدة التحكم المنطقية القابلة للبرمجة (PLC).
لغة البرمجة		IEC61131-3

الأداء وقابلية التوسع

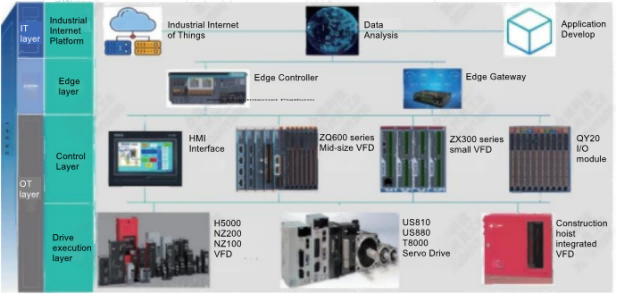

يدعم جهاز التحكم المنطقي القابل للبرمجة ZQ600 مجموعة متنوعة من ناقلات البيانات الميدانية، ويتيح إمكانية إجراء توسعات متعددة. يوضح الشكل أدناه مخطط البنية التقليدية.

استخدم مخططات السلم، وكتل الوظائف، ولغة ST التي تتوافق مع معايير IEC61131-3/PLC المفتوحة لتقليل وقت تطوير المشروع بشكل فعال وتحسين كفاءة تطوير المشروع.

محور 1 محور 2 محور 3 محور 4 محور 2 محور 5 محور 6 محور 256

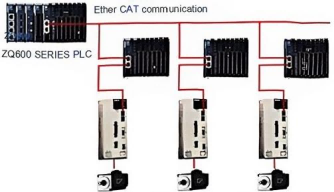

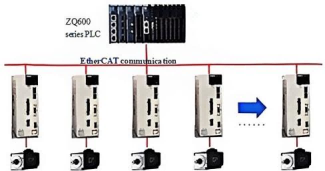

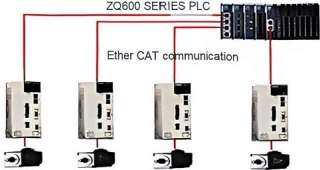

يمكن لسلسلة ZQ600 PLC تحقيق وضع الاتصال الخطي، ودعم التحكم المتزامن لـ 16 محورًا في 1 مللي ثانية، ويمكن للمعدات دعم التحكم المؤازر لـ 32/64/96 محورًا، وما يصل إلى 256 وحدة تابعة من نوع Ether CAT.

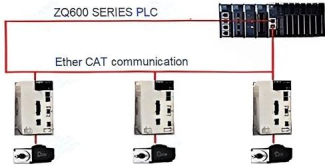

من خلال التعاون مع منفذ توسيع Ether CAT، يمكن تحقيق اتصال حلقي زائد

المحور 1 المحور 2 المحور 3 المحور 4

يمكن تحقيق اتصال نجمي عن طريق دمج وحدة توسيع وظيفة الموصل

تتيح وحدة التوسعة Ether CAT slave إمكانية توصيل وظيفة Ether CAT slave بمحطات رئيسية أخرى

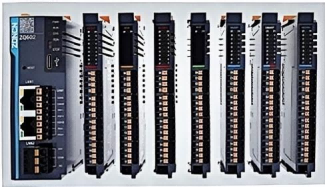

توسيع غني للإدخال/الإخراج لتوسيع مجال التطبيق

يمكن توسيع الهيكل باستخدام وحدات الإدخال/الإخراج من سلسلة 32QY20 لدعم DI وDO وAD وDA وPT وTC

وحدة التوسعة اليسرى ذات الوظائف الغنية يمكنها التكيف مع متطلبات المشاهد المختلفة

يدعم الجهاز اتصال 2485 و1 CAN، بالإضافة إلى اتصال Ether CAT واحد واتصال Ether NET واحد. كما يدعم اتصالات Ether CAT وEther NETIP وProfinet.

يمكن استخدام وحدة توسيع الوظائف اليسرى لتوسيع نطاق تصحيح الأخطاء عن بعد لشبكات الجيل الرابع/الخامس،

وحدة إيثرنت كات التابعة، وموصل إيثرنت كات، والتوجيه، والإدخال/الإخراج عالي السرعة، إلخ.
