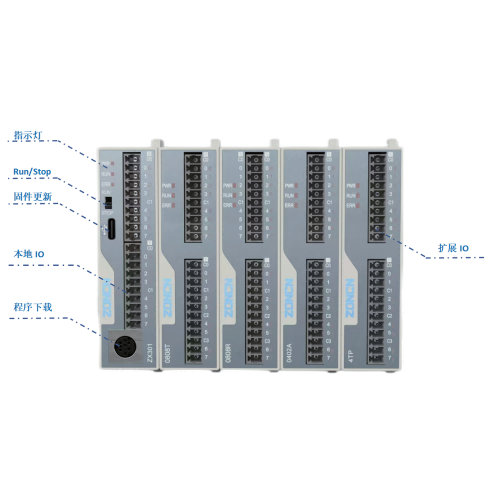

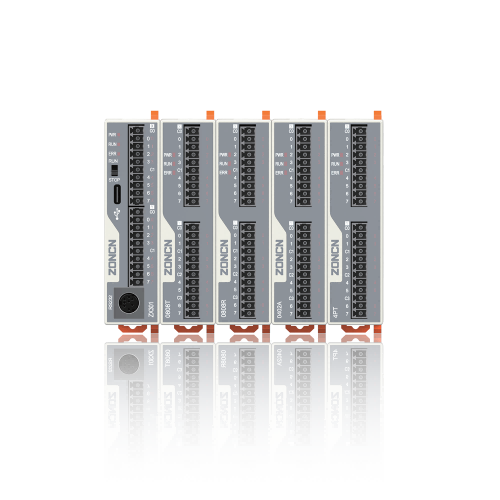

وحدة تحكم منطقية قابلة للتوسيع من سلسلة ZX300 المدمجة

ZX300 series Compact Programmable Logic Controller

وحدة تحكم منطقية قابلة للتوسيع من سلسلة ZX300 المدمجة

تتيح وحدة التحكم المنطقية القابلة للبرمجة من سلسلة ZX300، مع مدخلات ومخرجات محلية عالية السرعة، إخراج النبضات والتحكم البسيط في الحركة باستخدام ZxWorks و Modbus RTU والتصغير ومدخلات ومخرجات قابلة للتوسيع وتخزين 64 كيلوبايت.

رقم الصنف :
ZX300
الطلب (الحد الأدنى للكمية) :
1
قسط :
Paypal/TT/Western Union
منشأ المنتج :
Shanghai, China
مهلة :
18-30 days
وزن :
1 kg

استفسر الآن

نظام التحكم المنطقي القابل للبرمجة ZX300 هو نظام صغير الحجم من شركة ZhongChen Technology، مصمم خصيصًا لتلبية متطلبات السوق. يتميز هذا النظام بتوافقه مع سلسلة Mitsubishi FX، ويحتوي على نظام البرمجة ZxWorks الذي طورته الشركة، والذي يدعم برمجة مخططات السلم وبرمجة تعليمات النبض. يُستخدم هذا النظام بشكل أساسي للتحكم المنطقي العام، ويمكن دمجه مع محولات التردد ومحركات النبض المؤازرة من إنتاج الشركة لتحقيق تحكم منطقي فعال، بالإضافة إلى التحكم البسيط في الحركة. يدعم النظام وضع اتصال Modbus RTU، ويمكن توصيله بأجهزة الاستشعار ومحولات التردد وغيرها من الأجهزة التابعة عبر بروتوكول ناقل Modbus، كما يتيح التفاعل مع واجهة المستخدم الرسومية (HMI) لإجراء عمليات تبادل البيانات.

ميزات المنتج

يمكن استخدام وحدات الإدخال/الإخراج المحلية عالية السرعة لتحقيق إخراج نبضي وإكمال التحكم البسيط في الحركة
بيئة البرمجة ZxWorks المطورة ذاتيًا، سهلة الاستخدام وبرمجة مريحة
يدعم اتصال Modbus RTU، والذي يمكنه ربط أجهزة تابعة مختلفة لتحقيق تفاعل البيانات مع واجهة المستخدم الرسومية (HMI).
صغير الحجم وخفيف الوزن ومتوافق مع برامج برمجة ميتسوبيشي، ويمكنه تحقيق نقل سلس للبرنامج
يمكن توسيع نطاق الإدخال/الإخراج المحلي بطرق مختلفة، وهي طرق بسيطة ومرنة وتشغل مساحة أقل.
وحدة تخزين برامج بسعة 64 كيلوبايت، لتلبية معظم متطلبات التحكم المنطقي

أداء مرن وشامل

تدعم الوحدة الرئيسية ما يصل إلى أربعة مخارج نبضية عالية السرعة، أو ثلاثة مداخل عداد أحادية الطور عالية السرعة، أو مدخلين عدادين عاليي السرعة من نوع AB.

مجموعة تعليمات غنية

تفي ذاكرة البرنامج بسعة 64 كيلوبايت وبيانات إيقاف التشغيل بسعة 4 كيلوبايت باحتياجات معظم تطبيقات التحكم المنطقي.
منفذ الاتصال RS232: يدعم اتصال Modbus RTU الرئيسي-التابع؛ يدعم تنزيل ومراقبة برامج المستخدم.
منفذ الاتصال RS485: يدعم اتصال Modbus RTU الرئيسي-التابع.
منفذ اتصال USB: يدعم النوع C لتنزيل البرامج ومراقبتها.

منصة برمجة ملائمة

بيئة البرمجة الخاصة بنا ZxWorks سهلة الاستخدام ومريحة للبرمجة.
متوافق مع برامج برمجة ميتسوبيشي لنقل البرامج بسلاسة.

وحدات توسعة مرنة

يدعم وحدات التوسعة من سلسلتي X10 و E10.
يدعم ما يصل إلى 12 وحدة توسعة من سلسلة X10 ووحدة توسعة واحدة من سلسلة E10 (يجب توصيل سلسلة E10 بالوحدة الأولى على اليمين).

المواصفات الفنية

غرض	ZX 301-0806T	ZX 301-0808T	ZX 301-0806R	ZX 301-0808F
صور المنتج
طاقة الإدخال	تيار مستمر 24 فولت ± 10%، أقصى تيار 4 أمبير، تيار نموذجي 2.4 أمبير. يدعم الحماية من قصر الدائرة/عكس القطبية، ولا يتطلب وحدة تزويد طاقة غير منقطعة خارجية.
سعة البيانات / التخزين	سعة برنامج 64 كيلوبايت وسعة بيانات 4 كيلوبايت عند إيقاف التشغيل
سرعة معالجة التعليمات	0.065 ميكرون
العد عالي السرعة	عد عالي السرعة أحادي الطرف ثلاثي القنوات (100 ألف) أو عد عالي السرعة ثنائي القنوات ذو طور AB (100 ألف)
المدخلات والمخرجات	8 مداخل و 6 مخارج (مدخلات ومخرجات عالية السرعة)	8 مداخل و8 مخارج (مدخلات ومخرجات عالية السرعة)	8 مداخل و 6 مرحلات إخراج (مدخل عالي السرعة)	8 مداخل و8 مرحلات إخراج (مدخل عالي السرعة)
خرج النبض	مخرجان عاليان السرعة (100 كيلو هرتز)		مخرج المرحل	مخرج عالي السرعة رباعي الاتجاهات (100 كيلو هرتز)
وضع تنفيذ البرنامج	مسح الحلقات وتحليلها وتنفيذها
الاحتفاظ ببيانات إيقاف التشغيل	1S
مواصفات الاتصال	1 RS 232 ؛ 1 RS 485
تشغيل/إيقاف	يمكن تنفيذ تشغيل/إيقاف وحدة التحكم المنطقية القابلة للبرمجة (PLC).
اتصال مودبوس	يدعم اتصال Modbus RTU
اتصال USB	يمكن استخدام واجهة Type-C لتنزيل البرامج ومراقبتها وتصحيح أخطائها وتحديث البرامج الثابتة.
وحدات التوسعة	سلسلة E10 (متصلة مباشرة بالجهاز المضيف، حتى 1) سلسلة X10 (متصلة بجهاز كمبيوتر مضيف، حتى 12)
برامج البرمجة	برنامج Zx Works، متوافق مع برنامج Gx Works 2

الأداء وقابلية التوسع:

تدعم وحدة التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة ZX300 نمطين للتوسعة: وحدات التوسعة X10 وE10. تتمتع كلتا الوحدتين بنفس التكوين، إلا أن وحدة X10 تُوسّع عبر الاتصال وتدعم ما يصل إلى أربع وحدات توسعة، بينما تتصل سلسلة E10 مباشرةً بالجهاز المضيف وتدعم وحدة توسعة واحدة كحد أقصى. يمكن توسيع سلسلة ZX300 بما يصل إلى وحدة واحدة من سلسلة E10 وأربع وحدات من سلسلة X10.

نوع الاتصال المباشر للمضيف

غرض	E10-0808T	E10-0808R
صور المنتج
وصف الواجهة	8 قنوات DI و 8 قنوات DO / مخرج NPN ذو المصرف المفتوح	وحدة تحكم رقمية ثمانية الاتجاهات ومرحل ثمانية الاتجاهات / أربع مجموعات
وصف المعلمة	طريقة العزل: عزل باستخدام مُقترن ضوئي الجهد المقنن: 24 فولت تيار مستمر ± 20% الاستهلاك الحالي: 0.3 أمبير كحد أقصى لنقطة واحدة	طريقة العزل: عزل باستخدام مُقترن ضوئي / عزل باستخدام مرحل الجهد المقنن: 24 فولت تيار مستمر ± 20% الاستهلاك الحالي: 5 أمبير كحد أقصى لنقطة واحدة

نوع توسيع الحافلة

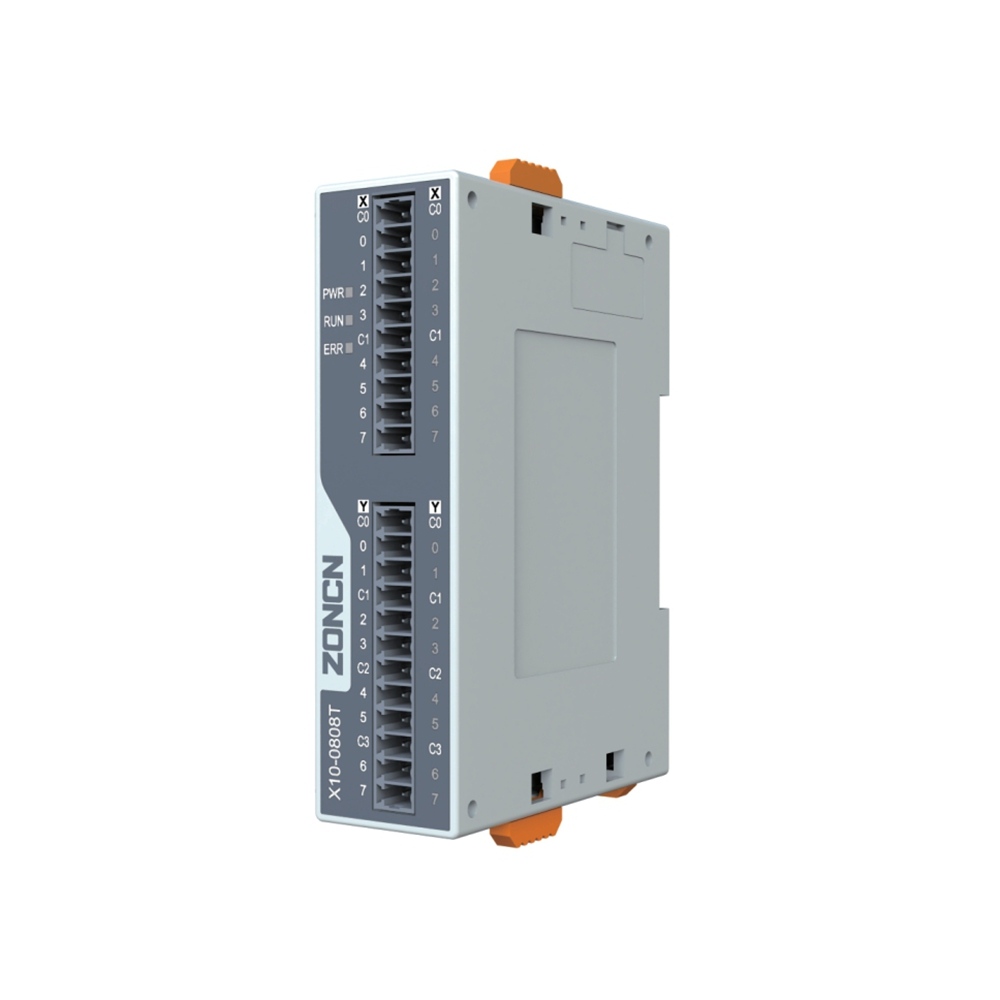

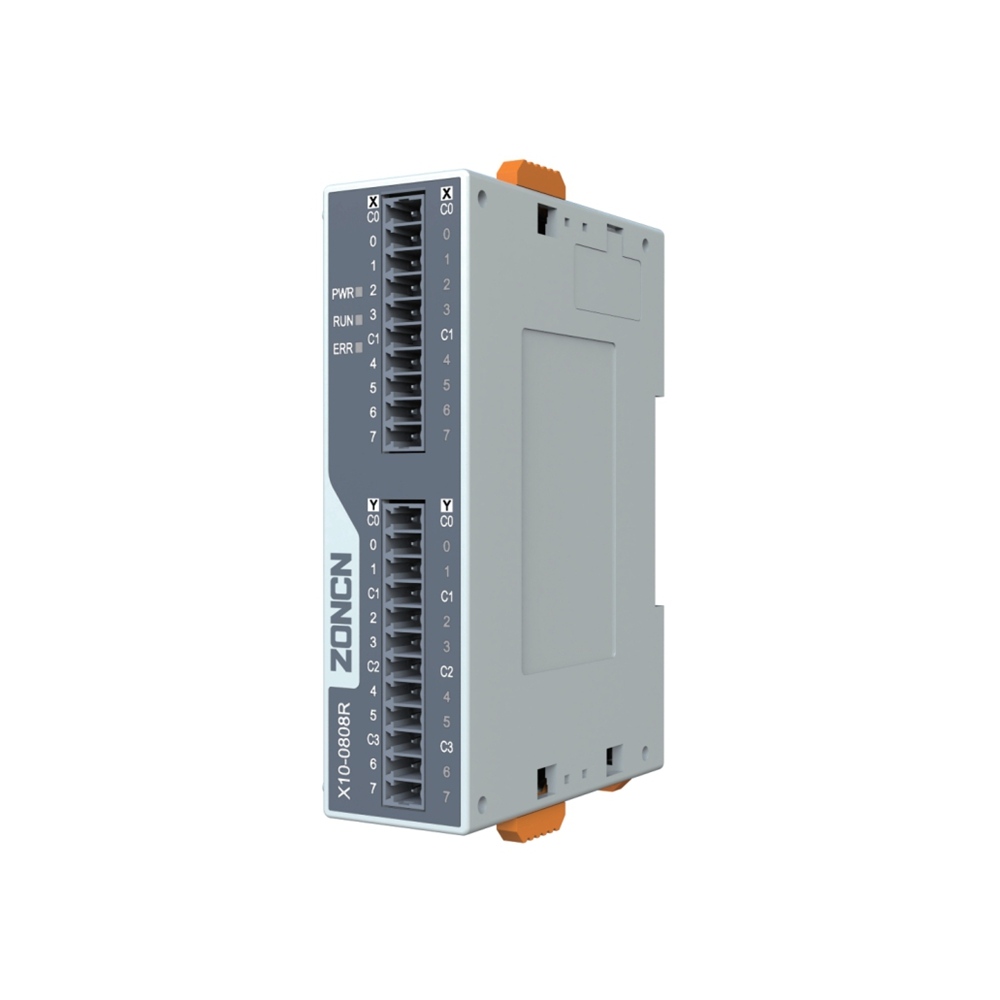

غرض	X10-0808T	X10-0808R	X10-0402A	X10-4 PT	X10-4 TC
صور المنتج
وصف الواجهة	مخرج DI ذو 8 قنوات ومخرج DO ذو 8 قنوات / مخرج NPN ذو تصريف مفتوح	8 قنوات DI و8 قنوات ترحيل / 4 مجموعات	AO ثنائي الاتجاه، AI رباعي الاتجاه	قياس المقاومة الحرارية بأربعة قنوات/سلكين	جمع بيانات المزدوجات الحرارية ذات 4 قنوات / سلكين
وصف المعلمة	طريقة العزل: عزل باستخدام مُقترن ضوئي جهد الجبهة بالتأكيد: 24 فولت تيار مستمر ± 20% الاستهلاك الحالي: 0.3 أمبير كحد أقصى لنقطة واحدة	طريقة العزل: عزل باستخدام مُقترن ضوئي / مرحل الجهد المقنن: 24 فولت تيار مستمر ± 20% الاستهلاك الحالي: نقطة واحدة Big 5A	المدخلات: 0~ 10 فولت، 4~ 20 مللي أمبير دقة الإدخال: 12 بت ± 5% الخرج: 0~ 10 فولت، 4~ 20 مللي أمبير دقة الإخراج: 16 بت ± 5%	بت 100، بت 500، بت 1000، نحاس 100، KTY 84-130، NTC 5K، NTC 10K	أنواع الكهرباء الساخنة: B، E، N، J، K، R، S، T
