وحدة عد الإدخال عالية السرعة ثنائية النبض QY20-2HC لسلسلة ZQ600 / QY20 PLC
وحدة QY20-2HC هي وحدة عدّ نبضات إدخال عالية السرعة ثنائية القنوات، مناسبة لتوسيع منافذ الإدخال/الإخراج لوحدات التحكم المنطقية القابلة للبرمجة من سلسلة ZQ600 ووحدات توسيع منافذ الإدخال/الإخراج للمقرنات من سلسلة QY20. تدعم أنواع إشارات النبضات التفاضلية 5 فولت وأحادية الطرف 24 فولت، بما في ذلك الطور AB، والنبضة + الاتجاه، وCW/CCW. تتميز بدرجة حماية IP20، وإمكانية تركيبها على ناقل لوحة خلفية DIN-rail، وحجمها الصغير المناسب للتحكم الآلي في الخزائن.
رقم الصنف :
QY20الطلب (الحد الأدنى للكمية) :
20قسط :
Paypal/TT/Western Unionمنشأ المنتج :
Shanghai, Chinaمهلة :
18-30 daysوزن :
5 kgوحدة QY20-2HC هي وحدة عد نبضات عالية السرعة ثنائية القنوات مصممة لتوسيع منافذ الإدخال/الإخراج لسلسلة ZQ600 وحدة التحكم المنطقية القابلة للبرمجة (PLC) وموصل سلسلة QY20. يدعم هذا الموديول إشارات النبض التفاضلية 5 فولت وإشارات النبض أحادية الطرف 24 فولت، بما في ذلك أوضاع الطور AB، والنبض + الاتجاه، وCW/CCW، مما يجعله مثاليًا لتطبيقات التغذية الراجعة للمشفر وحساب الحركة. يتميز بدرجة حماية IP20، وأبعاد صغيرة 12 × 83 × 100 مم، ووزن 60 غرامًا تقريبًا، ويعتمد على تركيب مشبك اللوحة الخلفية دون دعم التبديل السريع. يعمل الموديول بتيار مستمر 5 فولت من ناقل اللوحة الخلفية بتيار نموذجي 85 مللي أمبير، ويوفر ترشيحًا للإدخال قابلًا للتكوين من 0 إلى 30 مللي ثانية. مزود بمؤشر طاقة PR (أحمر) ومؤشر حالة/إنذار ER (أصفر)، ويتوافق مع معيار IEC 61131-2 للمنطقة B EMC ومتطلبات مقاومة الاهتزاز والصدمات IEC 60068-2. تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى 55 درجة مئوية، ودرجة حرارة التخزين من -40 درجة مئوية إلى 70 درجة مئوية مع رطوبة نسبية غير مكثفة تتراوح بين 10 و90%، والحد الأقصى للارتفاع المناسب هو 2000 متر أو أقل. يُرجى تركيب الوحدة أو فصلها وهي مفصولة عن مصدر الطاقة؛ ويلزم التبريد القسري إذا تجاوزت درجة الحرارة المحيطة الحد الأعلى المُصنّف.
وصف المنتج
نموذج | وصف | لغة الآلة | النموذج المطبق |
QY20-2HC | وحدة عد إدخال عالية السرعة ثنائية النبض |
| توسيع الإدخال/الإخراج لسلسلة ZQ600 من وحدات التحكم المنطقية القابلة للبرمجة وحدة توسيع الإدخال/الإخراج من سلسلة QY20 |
اسم | وصف | |||
مشبك اللوحة الخلفية | حالة الضغط مفتوحة وحالة الرفع مغلقة | |||
مصباح تجريبي | PR | ضوء مؤشر التشغيل/التشغيل | أحمر | ضوء الطاقة |
| ER | ضوء المؤشر غير صحيح | أصفر | مستقر: النظام يعمل وتم الانتهاء من تخصيص العناوين. وميض سريع: إنذار أو إيقاف. وميض بطيء: النظام يعمل، لكن تخصيص العناوين لم يكتمل بعد. |
الترميز اللوني | DI: أزرق افعل: أحمر إعلان: أخضر DA: برتقالي أخرى: بنفسجي | |||
اتصال اللوحة الخلفية | توسيع ناقل اللوحة الخلفية وكابل الطاقة | |||
محطة المستخدم | طرف توصيل المستخدم | |||
تعليمات:
وميض سريع: 50 مللي ثانية تشغيل، 50 مللي ثانية إيقاف.
وميض بطيء: 50 مللي ثانية تشغيل، 1000 مللي ثانية إيقاف.
المواصفات الفنية
المواصفات الأساسية
مشروع | تحديد |
معيار الحماية من الأسلحة النارية | IP20 |
الحجم (العرض × الارتفاع × العمق) | 12*83*100 |
وزن | حوالي 60 غرام |
مواصفات مصدر الطاقة
مشروع | تحديد |
جهد التشغيل المقنن لمصدر الطاقة المدخل عبر ناقل البيانات | تيار مستمر 5 فولت |
التيار المقنن لمصدر الطاقة المدخل عبر ناقل البيانات | 85 مللي أمبير (قيمة نموذجية عند 5 فولت) |
وظيفة التوصيل السريع للوحدة | عدم الدعم |
مواصفات الإدخال
مشروع | تحديد |
نوع الإدخال | المدخل التناظري |
قناة الإدخال | 4 قنوات |
الجهد المقنن | 24 فولت |
نوع الإدخال | - 5 فولت فرق طور AB نبضة تفاضلية 5 فولت + الاتجاه - فرق جهد 5 فولت باتجاه عقارب الساعة/عكس اتجاه عقارب الساعة - 24 فولت أحادي الطرف من الطور AB - نبضة أحادية الطرف بجهد 24 فولت + اتجاه - 24 فولت أحادي الطرف CW/CCW |
تصفية المدخلات | 0~30 مللي ثانية اختياري |
تيار الإدخال | 7 مللي أمبير |
جهد الدخل | 5~24 فولت |
المواصفات البيئية
مشروع | تحديد |
بيئة التشغيل | مناسب للبيئات الخالية من الغازات المسببة للتآكل أو القابلة للاشتعال، وحيث لا يكون الغبار الموصل للكهرباء شديدًا. |
ارتفاع | ≤2000 متر |
درجة التلوث | الصف الثاني |
المناعة | مصدر طاقة 2 كيلو فولت (IEC 61000-4-4) |
فئة الجهد الزائد | I |
مستوى المناعة ضد التداخل الكهرومغناطيسي | المنطقة ب، IEC61131-2 |
مقاومة الاهتزاز | IEC 60068-2-6، 5 هرتز، 8.4 هرتز، 3.5 مم، 8.4 هرتز، 150 هرتز، 1 غرام، تم اختباره على محاور X/Y/Z، 10 دورات لكل محور |
مقاومة الصدمات | IEC 60068-2-27 150 م/ث2، 11 م/ث، تم اختباره في اتجاهات ±X/Y/Z (6 اتجاهات إجمالاً)، 3 مرات لكل اتجاه (18 مرة إجمالاً). |
درجة حرارة التخزين | درجة حرارة التخزين من -40 درجة مئوية إلى 70 درجة مئوية الرطوبة النسبية: < 90% رطوبة نسبية (بدون تكثيف) |
درجة حرارة التشغيل | درجة حرارة التشغيل من -20 درجة مئوية إلى 55 درجة مئوية الرطوبة النسبية: من 10% إلى 90% (بدون تكثيف) ملاحظة: عندما تتجاوز درجة حرارة التشغيل الحد الأقصى، يجب تركيب مروحة قسرية أو مكيف هواء في اتجاه فتحات التبريد. |

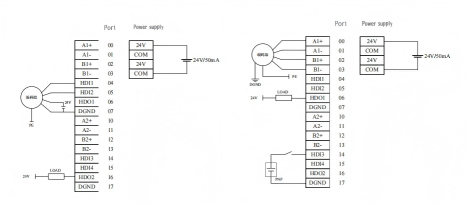

مخطط الأسلاك النموذجي
الأبعاد
