تدعم وحدة توسيع الإدخال/الإخراج القابلة للتوصيل من سلسلة QY20 بروتوكولات EtherCAT و Profinet و EtherNet/IP و CC-Link و TSN

سلسلة QY20 وحدات توسيع الإدخال/الإخراج تعتمد هذه التقنية بنية توصيل تسمح بتوسيع منافذ الإدخال/الإخراج لبروتوكولات مثل EtherCAT وProfiNET وEtherNetIP وCC-Link TSN عبر ناقل بيانات عالي السرعة. وتشمل هذه التقنية وحدات إدخال/إخراج رقمية، ووحدات إدخال/إخراج تناظرية، ووحدات قياس درجة الحرارة، ووحدات معالجة الإدخال/الإخراج عالية السرعة.

رقم الصنف :
QY20
الطلب (الحد الأدنى للكمية) :
20
قسط :
Paypal/TT/Western Union
منشأ المنتج :
Shanghai, China
لون :
Black
مهلة :
18-30 days
وزن :
5 kg

استفسر الآن

تتميز وحدات توسيع الإدخال/الإخراج من سلسلة QY20 ببنية توصيل متطورة. وبفضل ناقل اللوحة الخلفية عالي السرعة، تدعم هذه الوحدات توسيع الإدخال/الإخراج لبروتوكولات ناقل المجال المتعددة مثل EtherCAT وProfiNET وEtherNet/IP وCC-Link TSN.

تتألف مجموعة المنتجات الكاملة من وحدات وظيفية متنوعة: وحدات الإدخال/الإخراج الرقمية، ووحدات الإدخال/الإخراج التناظرية، ووحدات قياس درجة الحرارة، ووحدات مصممة لمعالجة إشارات الإدخال والإخراج عالية السرعة. وتوفر هذه المجموعة إمكانية تكوين مرنة لتلبية متطلبات التحكم في الأتمتة الصناعية المختلفة.

ميزات المنتج

يتميز بهيكل توصيل مرن، وسهولة التجميع في الموقع، وإمكانية توسيع السعة بشكل مرن
يضمن ناقل اللوحة الخلفية المدمج عالي السرعة نقل البيانات بسرعة عالية ومستقرة بين الوحدات.
يدعم العديد من بروتوكولات ناقل البيانات الصناعية الشائعة: EtherCAT، ProfiNET، EtherNet/IP، CC-Link TSN
مجموعة واسعة من الوحدات النمطية: وحدات الإدخال/الإخراج الرقمية، ووحدات الإدخال/الإخراج التناظرية، ووحدات قياس درجة الحرارة، ووحدات معالجة الإدخال/الإخراج عالية السرعة
تكوين معياري، يتم دمجه بحرية وفقًا لمتطلبات مشاريع الأتمتة المختلفة
تصميم صغير الحجم، يوفر مساحة تركيب الخزائن
أداء قوي في مقاومة التداخل، وتشغيل مستقر في ظل ظروف العمل الصناعية القاسية
تصميم الأسلاك المريح، يبسط عملية تصحيح الأخطاء والصيانة في الموقع

المواصفات الفنية

وصف المكون

اسم	تعريف الدالة
مشبك اللوحة الخلفية	اضغط للفتح، ارفع للإغلاق.
أضواء المؤشر	PR	اضغط للفتح، ارفع للإغلاق.	أحمر	ضوء الطاقة
	ER	مؤشر الطاقة/التشغيل (أحمر)	أصفر	مستمر التشغيل: النظام قيد التشغيل، تم إكمال تخصيص العنوان وميض سريع: إنذار أو إيقاف وميض بطيء: النظام قيد التشغيل، وتخصيص العناوين جارٍ
	مؤشر الإدخال/الإخراج	مؤشر DI/DO		يشير إلى كل مدخل قناة؛ يضيء عند صحة المدخل، وينطفئ في غير ذلك.
ترميز الألوان	DI: أزرق DO: أحمر إعلان: أخضر DA: برتقالي أخرى: بنفسجي
اتصال اللوحة الخلفية	توسيع ناقل اللوحة الخلفية ووحدة تزويد الطاقة
محطة المستخدم	طرف توصيل المستخدم

المعايير العامة

معلمات الواجهة
عدد محطات الإدخال/الإخراج	65535
توسيع عمليات الإدخال والإخراج	يمكن لموصل واحد توسيع 32 وحدة إدخال/إخراج
وسيط النقل	كابل CAT5 أو أعلى
مسافة الإرسال	في نطاق 100 متر
معدل النقل	100 م/ث
واجهة ناقل البيانات	RJ45
المعايير الفنية
وضع التكوين	المسح التلقائي
مزود الطاقة	24 فولت تيار مستمر

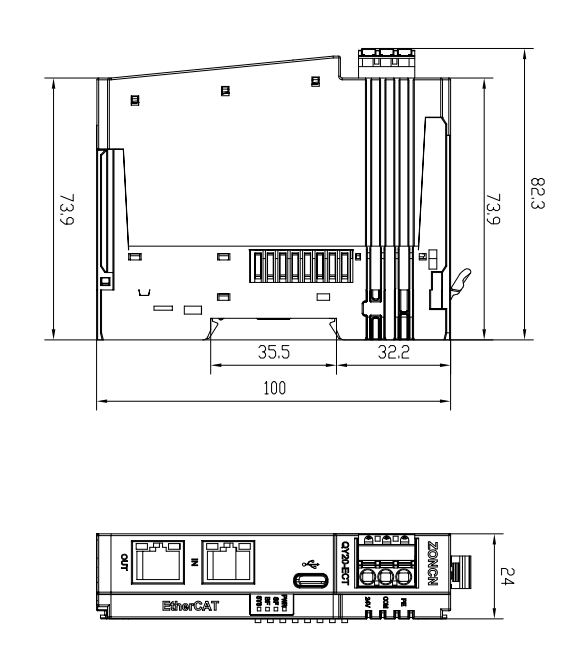

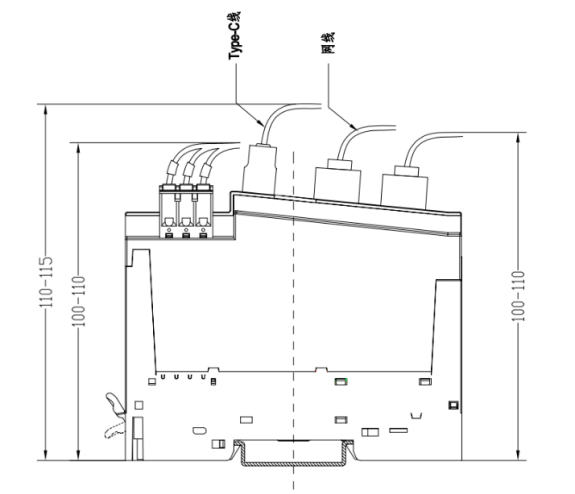

أبعاد	الارتفاع × العرض × العمق: 100 × 24 × 83 مم
وزن
درجة حرارة التشغيل	-10 درجة مئوية ~ 60 درجة مئوية
درجة حرارة التخزين	-20 درجة مئوية ~ 70 درجة مئوية
الرطوبة النسبية	95%، غير مكثف
فئة الحماية	IP20

المعلمات الرقمية

مدخل
الجهد المقنن	24 فولت تيار مستمر (±25%)
نقاط الإشارة	16 نقطة
نوع الإشارة	NPN/PNP
جهد الإشارة 0 (PNP)	0 فولت ~ 3 فولت
1. جهد الإشارة (PNP)	20 فولت ~ 26 فولت
جهد الإشارة 0 (PNP)	20 فولت ~ 26 فولت
جهد الإشارة 0 (PNP)	0 فولت ~ 3 فولت
تصفية المدخلات	3 مللي ثانية
تيار الإدخال	4 مللي أمبير
طريقة العزل	عزل المقرن الضوئي

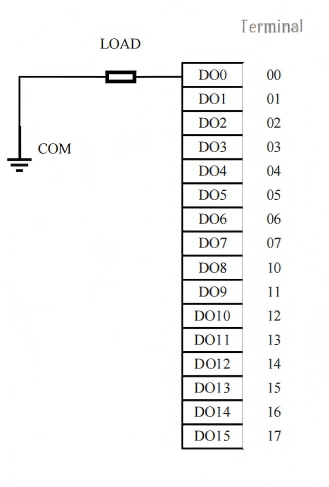

الناتج
الجهد المقنن	24 فولت تيار مستمر (±25%)
نقاط الإشارة	16 نقطة
نوع الإشارة	NPN/PNP
التيار المقنن لقناة واحدة	مقاومة، حثية، حمل مصباح
التيار المقنن لقناة واحدة	500 مللي أمبير
طريقة العزل	عزل المقرن الضوئي

المعلمات التناظرية

مدخل
نقاط الإدخال	4، 8
جهد الإشارة	0~10 فولت، -10 فولت~10 فولت
تيار الإشارة	0~20 مللي أمبير، 4~20 مللي أمبير
دقة	12/16
معدل أخذ العينات	≥1 كيلوبت في الثانية
دقة	±0.1%
مقاومة الدخل (الجهد)	>500 كيلو أوم
مقاومة الدخل (التيار)	1000 أوم
الناتج
نقاط الإخراج	4
إشارة الخرج (الجهد/التيار)	0~10 فولت، -10 فولت~10 فولت، 0~20 مللي أمبير، 4~20 مللي أمبير
دقة	16 بت
دقة	±0.1%
مقاومة الدخل (الجهد)	>500 كيلو أوم
مقاومة الدخل (التيار)	1000 أوم
