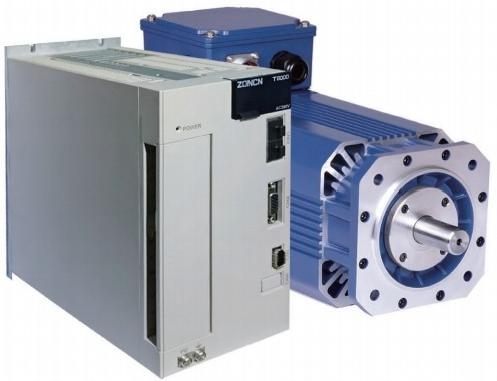

محرك سيرفو المغزل من سلسلة T8000 هو منتج سيرفو متجه عالي الأداء مزود بواجهة ناقل غنية، وقادر على التحكم في محركات سيرفو IM، ومحركات سيرفو SPM، ومحركات سيرفو IPM.
رقم الصنف :
T8000D seriesالطلب (الحد الأدنى للكمية) :
1قسط :
Paypal/TT/Western Unionمنشأ المنتج :
Shanghai, Chinaمهلة :
18-30 daysوزن :
10 kgيتميز هذا المحرك المؤازر بواجهات تحكم متنوعة، بما في ذلك EtherCAT وMechatrolink، مما يوفر دقة عالية في تحديد المواقع، وسرعة استجابة فائقة، وسهولة في التركيب والتوصيل. يدعم المحرك استجابة ترددية تصل إلى 1 كيلوهرتز، ويتوافق تمامًا مع إشارات التغذية الراجعة من أجهزة التشفير المتعددة. تضمن آليات الحماية الشاملة المدمجة ضد الأعطال تشغيلًا مستقرًا وآمنًا. يُستخدم على نطاق واسع في المخارط، وآلات التفريز، وآلات الحفر، ومراكز التشغيل، وآلات النسيج، والمكابس الهيدروليكية، وآلات حقن القوالب، وآلات التثقيب، ووحدات التغذية، ومختلف معدات الأتمتة الصناعية.
ميزات المنتج
● مجموعة متنوعة من واجهات التحكم: إيثر كات، ميكاترولينك
● تحديد دقيق للموقع، استجابة سريعة، تركيب سهل، وتوصيل أسلاك مريح
● استجابة تردد السرعة 1 كيلو هرتز
● متوافق مع إشارات التغذية الراجعة المختلفة للمشفر.
● وظائف متعددة للحماية من الأعطال
● يستخدم على نطاق واسع في مختلف الصناعات (المخرطة، آلة الطحن، آلة الحفر، مركز التشغيل، آلة الغزل، المكبس الهيدروليكي، آلة قولبة الحقن، آلة الضغط، المغذي، إلخ).
المواصفات الفنية
غرض | T8000D |
التردد الأقصى | التحكم الاتجاهي: 0-1 كيلوهرتز؛ التحكم V/F: 0-1.5 كيلوهرتز |
تردد الموجة الحاملة | 0.8 كيلو هرتز - 16 كيلو هرتز |
دقة تردد الإدخال | الإعداد الرقمي: 0.001 هرتز؛ الإعداد التناظري: أقصى تردد × 0.025% |
وضع التحكم | التحكم المتجهي ذو الحلقة المفتوحة (SVC)؛ التحكم المتجهي ذو الحلقة المغلقة (FVC)؛ التحكم V/F |
عزم بدء التشغيل | 0.5 هرتز/150% (SVC)؛ 0 هرتز/180% (FVC) |
نطاق السرعة | 1:100 (SVC)؛ 1:1000 (FVC) |
السرعة، الثبات، الدقة | ±0.5% (السعة الحيوية القسرية)؛ ±0.02% (السعة الحيوية القسرية) |
دقة التحكم في عزم الدوران | ±5% (السعة الحيوية القسرية) |
قدرة التحميل الزائد | 150% من التيار المقنن لمدة 60 ثانية؛ 180% من التيار المقنن لمدة 3 ثوانٍ |
تعزيز عزم الدوران | زيادة مخصصة من 0.1% إلى 30.0% |
منحنى V/F | ثلاثة أنواع: خط مستقيم، نقاط متعددة، قوة N |
وضع المنحدر | منحدر خطي؛ أربع مجموعات من أزمنة التسارع/التباطؤ بنطاق 0.0-6500.0 ثانية |
كبح التيار المستمر | تردد الكبح بالتيار المستمر: من 0.00 هرتز إلى أقصى تردد؛ زمن الكبح: من 0.0 إلى 36.0 ثانية؛ قيمة تيار الكبح: من 0.0% إلى 100.0% |
تنظيم الجهد التلقائي (AVR) | يمكنه الحفاظ على جهد الخرج ثابتًا تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي. |
حد التيار السريع | يساعد ذلك على تجنب أعطال التيار الزائد المتكررة في محرك التيار المتردد. |
دعم أجهزة التشفير المتعددة | يدعم أجهزة التشفير مثل التفاضلي، والمجمع المفتوح، والمحلل، وما إلى ذلك. |
التوقف الفوري لا يوقف | تعمل طاقة التغذية الراجعة للحمل على تعويض انخفاض الجهد بحيث يمكن لمحرك التيار المتردد الاستمرار في العمل لفترة قصيرة. |
التحكم في توقف النظام بسبب زيادة الجهد والتيار | يتم تحديد التيار والجهد تلقائيًا أثناء التشغيل لمنع حدوث فصل متكرر بسبب زيادة التيار والجهد. |
حد عزم الدوران والتحكم في عزم الدوران | يمكنه الحد من عزم الدوران تلقائيًا ومنع انقطاع التيار الزائد المتكرر أثناء التشغيل. ويمكن استخدام التحكم في عزم الدوران ضمن نظام التحكم الاتجاهي ذي الحلقة المغلقة. |
وحدة تحكم منطقية قابلة للبرمجة بسيطة، سرعات متعددة محددة مسبقًا | يدعم الجهاز ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو محطات التحكم. |
تواصل | إيثركات، ميكاترولينك Ⅲ |
تحديد
نموذج | القدرة الكهربائية المقدرة (كيلوواط) | تيار الإدخال المقنن (أمبير) | تيار الخرج المقنن (أمبير) | قدرة المحرك (كيلوواط) |
جهد الدخل (فولت): 380 فولت تيار متردد ثلاثي الأطوار ±15% | ||||
T8400D-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
T8400D-1R5G | 1.5 | 5 | 3.7 | 1.5 |
T8400D-2R2G | 2.2 | 5.8 | 5 | 2.2 |
T8400D-3R7G | 3.7 | 10 | 9 | 3.7 |
T8400D-5R5G | 5.5 | 15 | 13 | 5.5 |
T8400D-7R5G | 7.5 | 20 | 17 | 7.5 |
T8400D-11G | 11 | 26 | 25 | 11 |
T8400D-15G | 15 | 35 | 32 | 15 |
T8400D-18.5G | 18.5 | 38 | 37 | 18.5 |
T8400D-22G | 22 | 46 | 45 | 22 |
T8400D-30G | 30 | 62 | 60 | 30 |
T8400D-37G | 37 | 76 | 75 | 37 |
T8400D-45G | 45 | 92 | 90 | 45 |
T8400D-55G | 55 | 113 | 110 | 55 |
T8400D-75G | 75 | 157 | 150 | 75 |
T8400D-90G | 90 | 180 | 176 | 90 |
T8400D-110G | 110 | 214 | 210 | 110 |
T8400D-132G | 132 | 256 | 253 | 132 |
T8400D-160G | 160 | 307 | 300 | 160 |

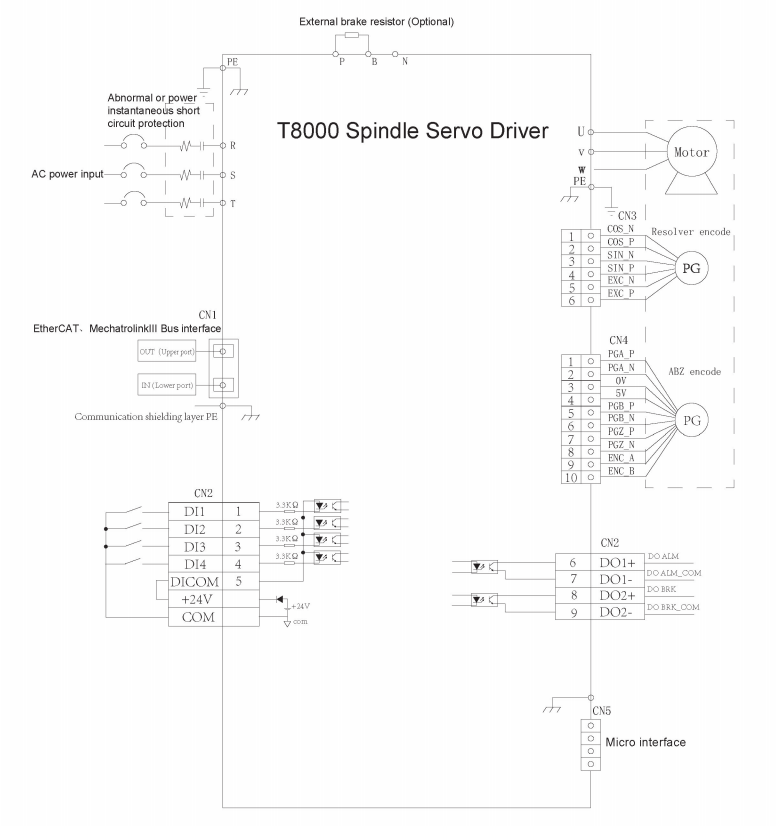

مخطط الأسلاك النموذجي

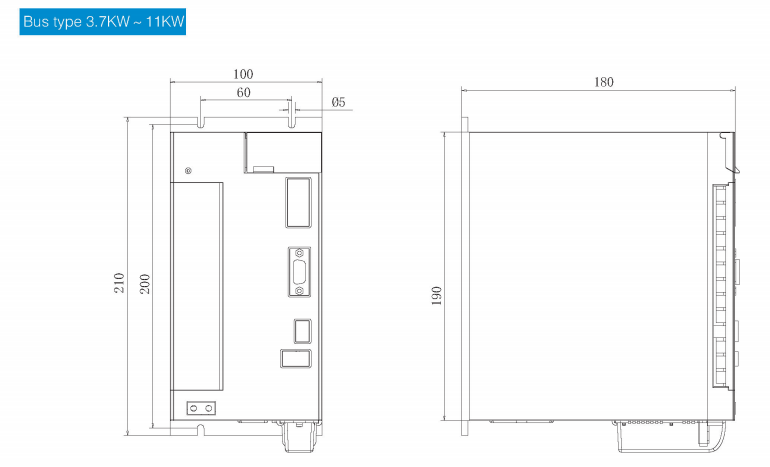

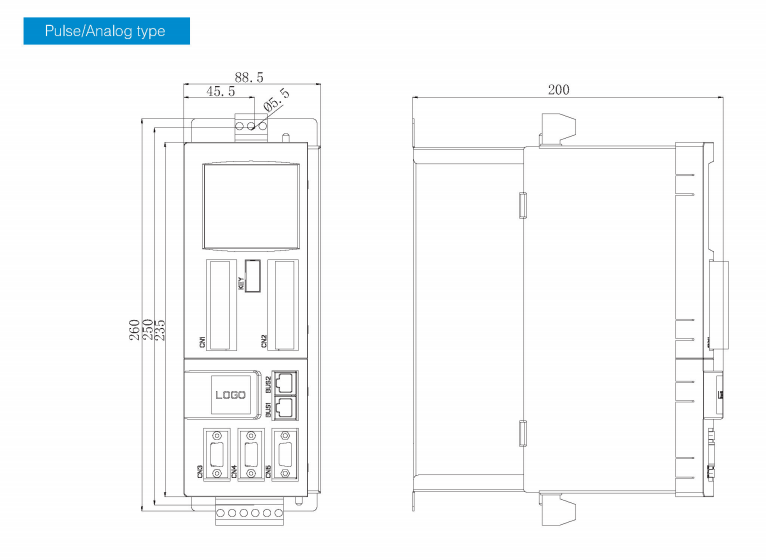

الأبعاد
