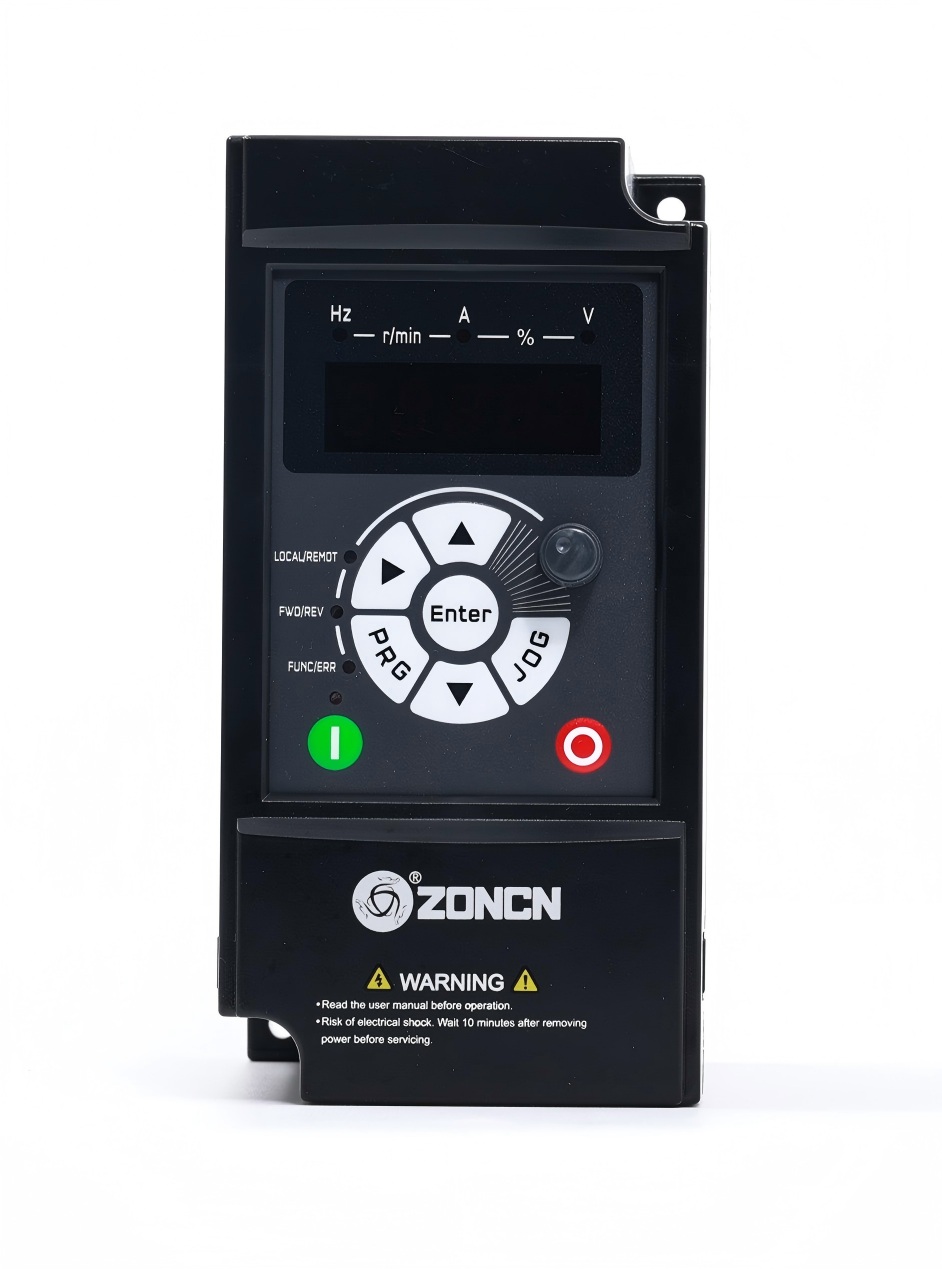

سلسلة QZ9000 - محول تردد للرافعات الصناعية والرافعات

وضع التحكم

التحكم في الجهد/التردد

التحكم في متجه التدفق بدون مستشعر (SVC)

التحكم المتجهي ذو الحلقة المغلقة (FVC)

التردد الأقصى

0-150 هرتز

تردد الموجة الحاملة

1 كيلو هرتز ~ 12 كيلو هرتز

يتم ضبط تردد الموجة الحاملة تلقائيًا بناءً على خصائص الحمل.

دقة تردد الإدخال

الإعداد الرقمي: 0.01 هرتز

الإعداد التناظري: أقصى تردد × 0.025%

عزم بدء التشغيل

النوع G: 0.25 هرتز / 150% (SVC)؛

0 هرتز/180% (FVC)

نطاق السرعة

1:200 (SVC)

1:1000 (FVC)

السرعة، الثبات، الدقة

±0.5% (SVC)

±0.02% (FVC)

دقة التحكم في عزم الدوران

±5% (السعة الحيوية الجهازية)، ±3% (السعة الحيوية القسرية)

قدرة التحميل الزائد

النوع G: 60 ثانية لـ 150% من التيار المقنن، 3 ثوانٍ لـ 180% من التيار المقنن.

تعزيز عزم الدوران

التعزيز التلقائي؛

زيادة مخصصة: من 0.1% إلى 30.0%

وضع المنحدر

منحدر مستقيم أو منحني.

ثلاث مجموعات من أزمنة التسارع/التباطؤ بمدى 0.00 إلى 6500.0 ثانية

سرعات متعددة

يدعم ما يصل إلى 8 سرعات عبر حالات طرفية

تنظيم الجهد التلقائي (AVR)

يمكنه الحفاظ على جهد خرج ثابت تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي

التحكم في التوقف بسبب زيادة الجهد/التيار

يتم تحديد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب الفصل المتكرر بسبب زيادة الجهد/التيار

حد التيار السريع

يساعد ذلك على تجنب أعطال التيار الزائد المتكررة في العاكس.

تحديد عزم الدوران والتحكم فيه

يمكنه الحد من عزم الدوران تلقائيًا ومنع حدوث انقطاعات متكررة بسبب زيادة التيار أثناء التشغيل. ويمكن تطبيق التحكم في عزم الدوران في وضع FVC.

دعم أنواع بطاقات PG

دعم بطاقات PG الخاصة بالمحلل، والتفاضلي، والمجمع المفتوح

التوقف الفوري لا يوقف

تعمل طاقة التغذية الراجعة للحمل على تعويض انخفاض الجهد بحيث يمكن للعكس أن يستمر في العمل لفترة قصيرة.

تواصل

RS-485، CAN

وضع الحماية

كشف قصر الدائرة في المحرك عند التشغيل، حماية من فقدان طور الإدخال/الإخراج، حماية من التيار الزائد، حماية من الجهد الزائد، حماية من الجهد المنخفض، حماية من الحرارة الزائدة، وحماية من الحمل الزائد

التحكم في عملية الرفع

جهاز عاكس مدمج في نظام منع التمايل، ونظام الإمساك، وأنظمة التحكم المعقدة الأخرى في عمليات الرفع، ويستخدم للرفع، والتحريك، والدوران، وغيرها من عمليات القيادة في معدات الرفع.

طرفية الإدخال

10 منافذ إدخال رقمية كحد أقصى

طرفان للإدخال التناظري

مدخل جهد واحد (يدعم فقط من 0 إلى 10 فولت)، مدخل جهد واحد (من 0 إلى 10 فولت) أو مدخل تيار واحد (من 4 إلى 20 مللي أمبير)

(تختلف مصادر الطاقة باختلاف أطراف التوصيل، انظر التفاصيل في وصف الدائرة)

مصدر التردد

الإعدادات الرقمية، إعدادات الجهد التناظري، إعدادات التيار التناظري، إعدادات الاتصال، إعدادات المنفذ التسلسلي.

يمكنك إجراء عملية التبديل بطرق مختلفة.

مصدر القيادة

لوحة التشغيل / محطات التحكم / منفذ الاتصال التسلسلي

يمكنك إجراء التبديل بين هذه المصادر بطرق مختلفة.

طرفية الإخراج

طرفان للإخراج الرقمي

طرفا إخراج المرحل

شاشة عرض LED

يعرض المعلمة

قفل المفتاح واختيار الوظيفة

يمكنه قفل المفاتيح جزئيًا أو كليًا وتحديد نطاق وظائف بعض المفاتيح لمنع حدوث خلل.

موقع التركيب

في مكان مغلق، بعيدًا عن أشعة الشمس المباشرة والغبار والغازات المسببة للتآكل والغازات القابلة للاشتعال ودخان الزيت والأبخرة والقطرات والملح.

ارتفاع

أقل من 1000 متر

درجة الحرارة المحيطة

-10 درجة مئوية ~ +40 درجة مئوية (يتم تخفيض التصنيف إذا كانت درجة الحرارة المحيطة بين 40 درجة مئوية و50 درجة مئوية)

رطوبة

أقل من 95% رطوبة نسبية، بدون تكثف

اهتزاز

أقل من 5.9 م/ث² (0.6 جم)

درجة حرارة التخزين

-20 درجة مئوية ~ +60 درجة مئوية
