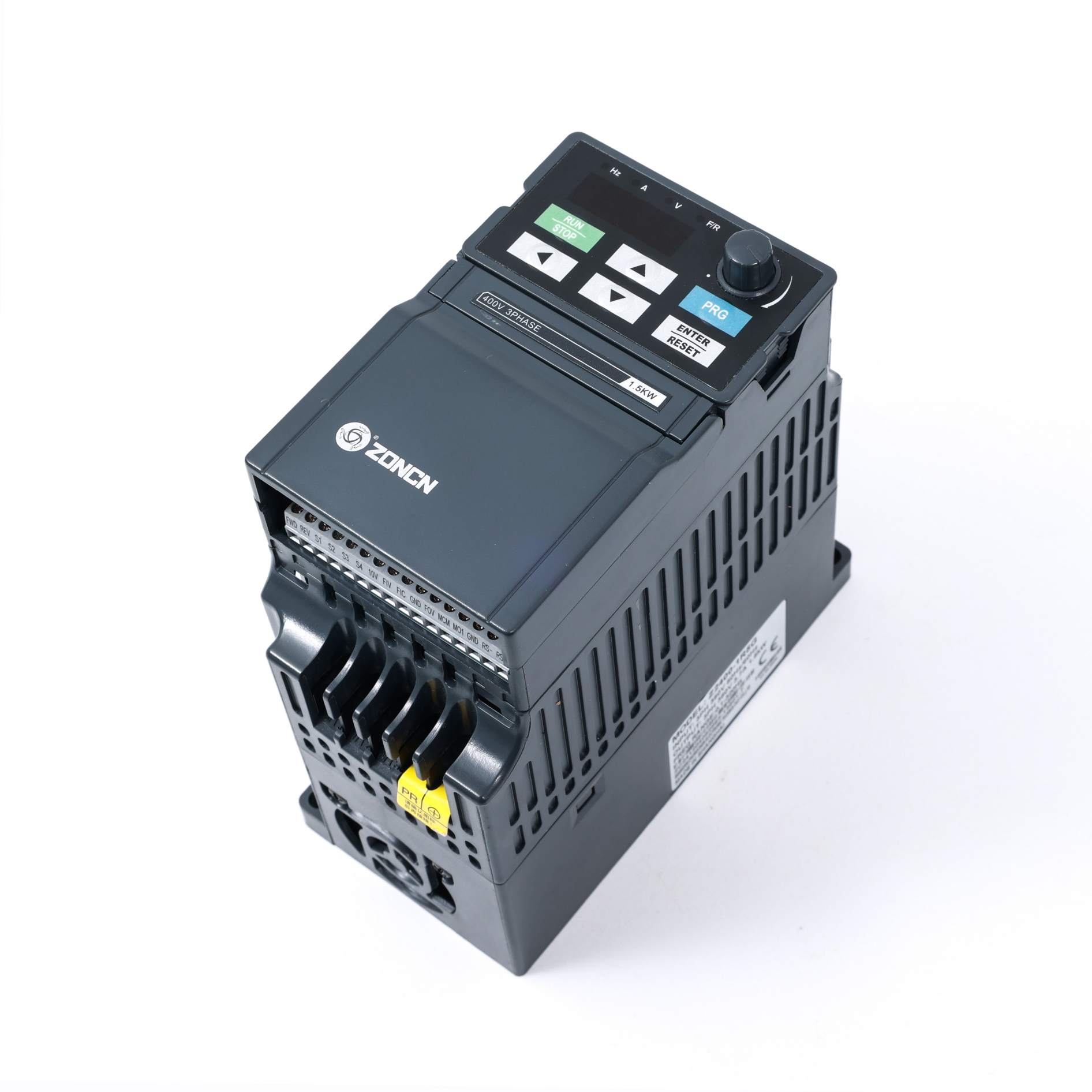

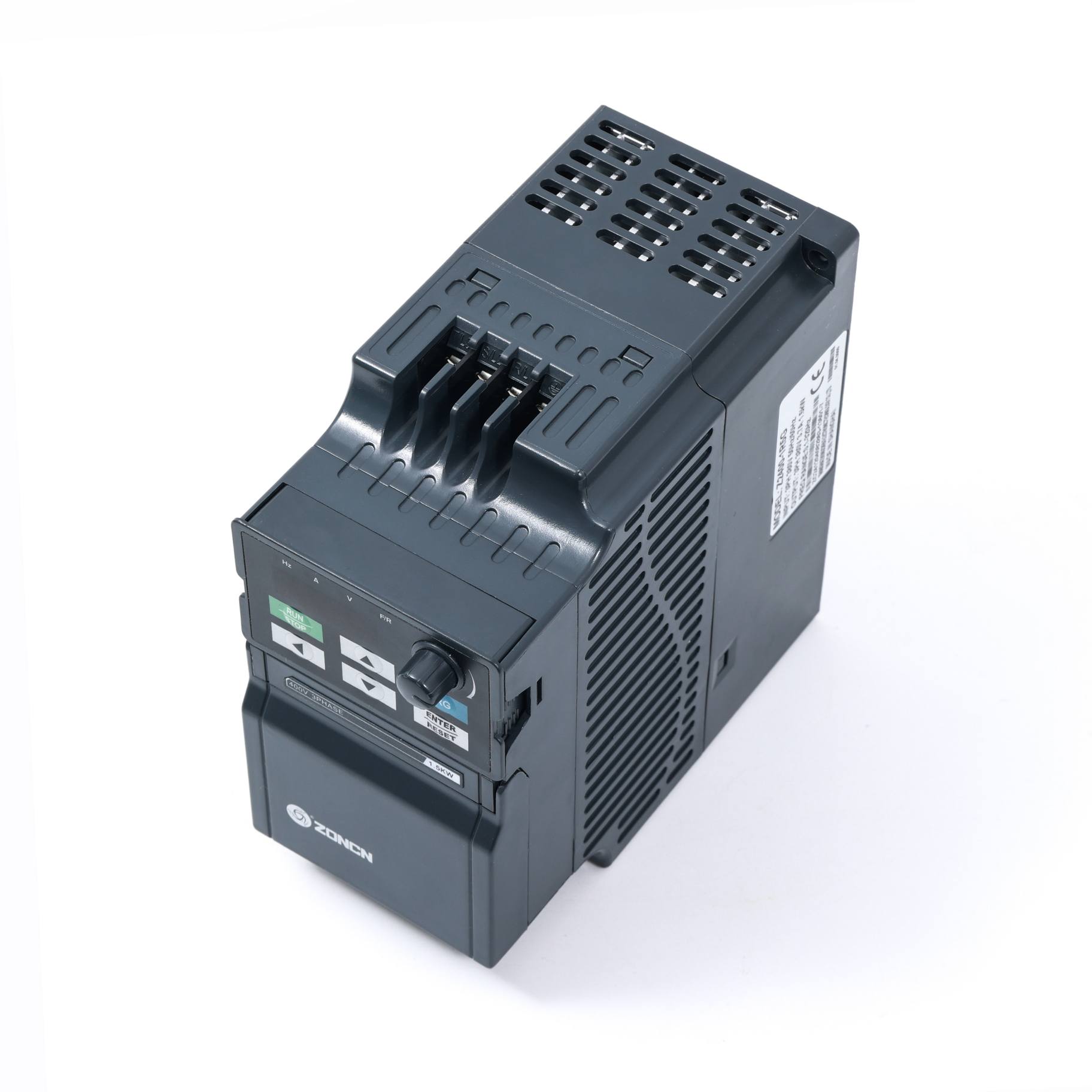

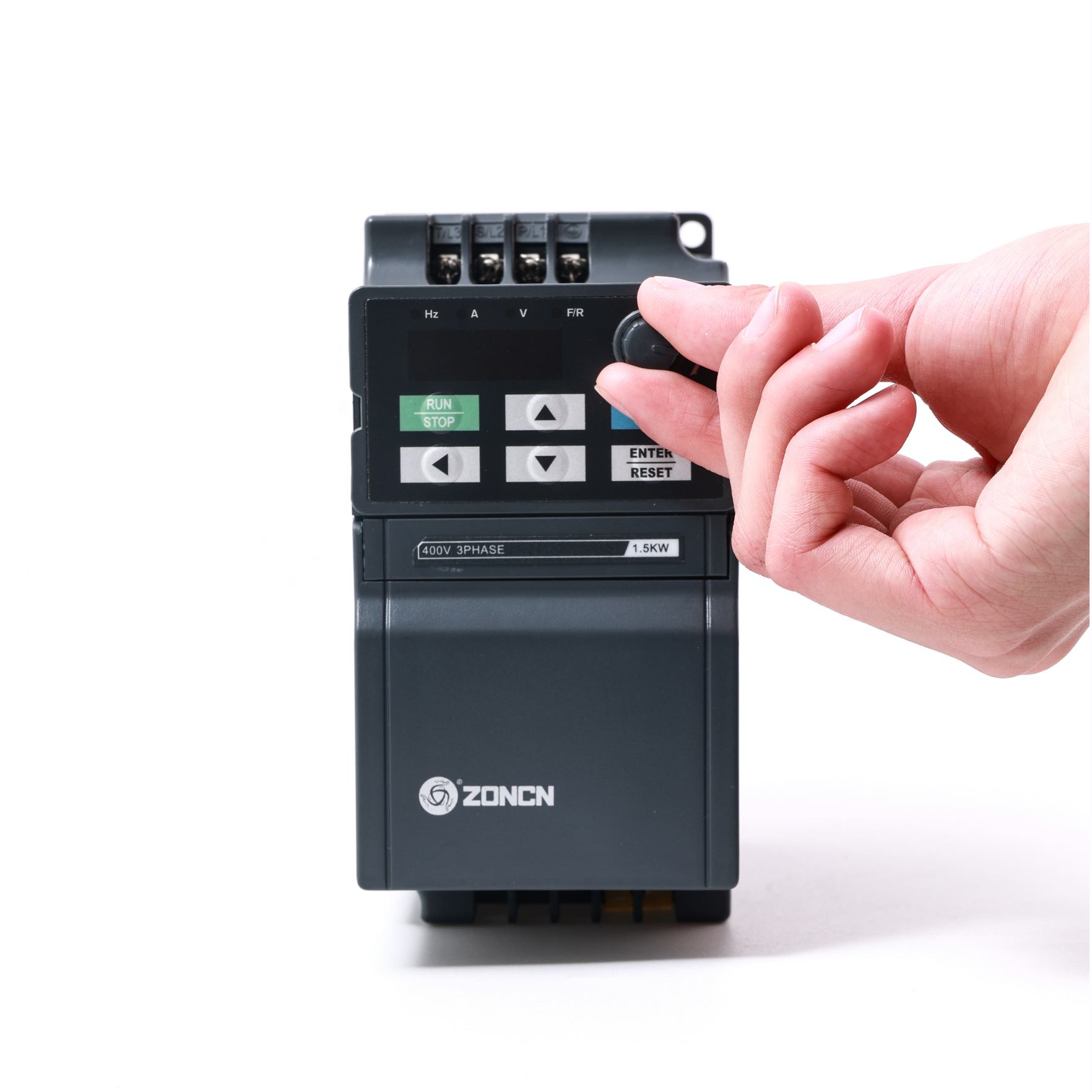

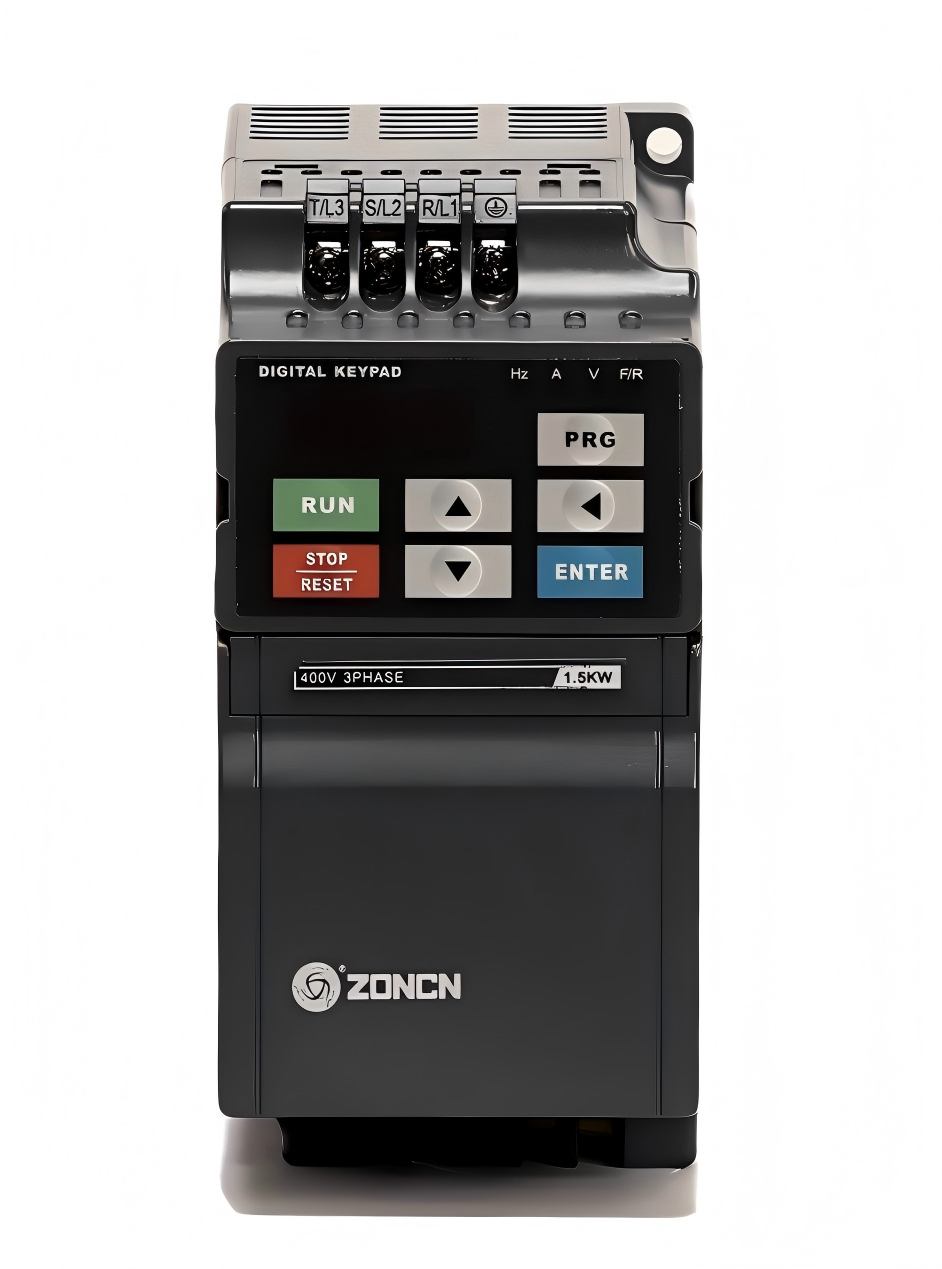

محول التيار المتجهي المتقدم من سلسلة Z2000

محول التيار المتجهي المتقدم من سلسلة Z2000

سلسلة 2000 عبارة عن محول تردد متغير متطور صغير الحجم يوفر تحكمًا متجهيًا مفتوح الحلقة، ويتميز بخاصية تحديد التيار السريع ووظائف الحماية الشاملة. وتدعم سلسلة Z2000T محركات المغناطيس الدائم.

رقم الصنف :
Z2000
الطلب (الحد الأدنى للكمية) :
20
قسط :
Paypal/TT/Western Union
منشأ المنتج :
Shanghai, China
لون :
Black
مهلة :
18-30 days
وزن :
Maximum 200kg

استفسر الآن

سلسلة Z2000 عبارة عن محول تردد متجهي صغير الحجم وعالي الأداء، يتميز بقدرة تحمل عالية للأحمال الزائدة وعزم دوران عالٍ، مما يضمن بدء تشغيل سلس للمحرك تحت الأحمال الثقيلة. يدمج تصميمه الأنيق والموفر للمساحة إلكترونيات طاقة متطورة لتوفير تحكم دقيق في السرعة وعزم الدوران، مما يجعله مثاليًا للتطبيقات الصناعية التي تتطلب كفاءة وموثوقية عاليتين. بفضل آليات الحماية الشاملة، بما في ذلك الحماية من التيار الزائد والجهد الزائد وارتفاع درجة الحرارة وفقدان الطور، يحمي هذا المحول والمحركات المتصلة به من التلف المحتمل، مما يعزز عمر النظام ويقلل من وقت التوقف. بالإضافة إلى ذلك، تدعم سلسلة Z2000 التحكم في المحركات المتزامنة ذات المغناطيس الدائم (PMSM)، مما يحسن كفاءة النظام بشكل عام.

ميزات المنتج

• التحكم غير المنطقي في متجه التدفق (VC) V/F (الجهد/التردد)

تبلغ سعة التحميل الزائد 60 ثانية لـ 150% من التيار المقنن، و3 ثوانٍ لـ 180% من التيار المقنن.

يوجد عشرة مصادر تردد مساعدة.

·يمكنه تنفيذ الضبط الدقيق للتردد المساعد وتوليف التردد

يدعم محرك PM (سلسلة Z2000 T)

نطاق الطاقة: 220 فولت، 0.4 إلى 7.5 كيلوواط

380 فولت، 0.75~450 كيلوواط

المواصفات الفنية

غرض		مواصفات Z2000
الوظيفة القياسية	وضع التحكم	التحكم في متجه التدفق غير المنطقي (SFVC) التحكم في الجهد/التردد (V/F)
	التردد الأقصى	التحكم الاتجاهي: 0-320 هرتز، التحكم في التردد المتغير: 0-3200 هرتز
	تردد الموجة الحاملة	1-16 كيلوهرتز. يتم ضبط تردد الموجة الحاملة تلقائيًا بناءً على خصائص الحمل.
	حل تردد الإدخال	الإعداد الرقمي: 0.01 هرتز، الإعداد التناظري: أقصى تردد × 0.025%
	عزم بدء التشغيل	النوع G: 0.5 هرتز/150% (SFVC) النوع P: 0.5 هرتز/100%
	نطاق السرعة	1:100
	السرعة، الثبات، الدقة	±0.5%
	قدرة التحميل الزائد	النوع G: 60 ثانية لـ 150% من التيار المقنن، 3 ثوانٍ لـ 180% من التيار المقنن. النوع P: 60 ثانية لـ 120% من التيار المقنن، 3 ثوانٍ لـ 150% من التيار المقنن
	تعزيز عزم الدوران	تعزيز تلقائي؛ تعزيز مخصص من 0.1% إلى 30.0%
	منحنى VF	منحنى V/F خطي؛ منحنى V/F متعدد النقاط؛ منحنى V/F ذو قوة N
	فصل الجهد/القوة	نوعان: فصل كامل؛ فصل جزئي
	وضع المنحدر	منحدر مستقيم؛ منحدر على شكل حرف S؛ أربع مجموعات من أزمنة التسارع/التباطؤ بنطاق يتراوح بين 0.0 و6500.0 ثانية
	كبح التيار المستمر	تردد كبح التيار المستمر: من 0.0 هرتز إلى أقصى تردد زمن الكبح: من 0.0 إلى 100.0 ثانية، قيمة الكبح الحالية: من 0.0% إلى 100.0%
	التحكم في الركض	نطاق تردد الحركة: 0.00~50.00 هرتز زمن التسارع/التباطؤ في وضعية الجري: 0.0~6500.0 ثانية
	سرعات متعددة مضبوطة مسبقًا مدمجة	وهو يدعم ما يصل إلى 16 سرعة عبر وظيفة PLC البسيطة أو مجموعة من حالات طرفية X.
	نظام التحكم التناسبي التكاملي التفاضلي (PID) المدمج	فهو يحقق بسهولة نظام تحكم ذي حلقة مغلقة يتم التحكم فيه بواسطة العملية
	تنظيم الجهد التلقائي (AVR)	يمكنه الحفاظ على جهد الخرج ثابتًا تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي.
	التحكم التلقائي في الجهد/التيار الزائد	يتم تحديد التيار والجهد تلقائيًا أثناء عملية التشغيل لتجنب الفصل المتكرر بسبب زيادة الجهد/التيار
	حد التيار السريع	يساعد ذلك على تجنب أعطال التيار الزائد المتكررة في محرك التيار المتردد
	تحديد عزم الدوران والتحكم فيه	يمكنه الحفاظ على جهد خرج ثابت تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي

تحديد

نموذج	القدرة الكهربائية المقدرة (كيلوواط)	تيار الإدخال المقنن (أمبير)	تيار الخرج المقنن (أمبير)	مزود بمحرك (كيلوواط)
جهد الدخل (فولت): 220 فولت تيار متردد أحادي الطور/ثلاثي الطور ± 15%
Z2200-0R4G	0.4	5.4	2.5	0.4
Z2200-0R75G	0.75	7.2	5	0.75
Z2200-1R5G	1.5	10	7	1.5
Z2200-2R2G	2.2	16	11	2.2
Z2200-3R7G	3.7	23	16.5	3.7
Z2200-5R5G	5.5	21	25	5.5
Z2200-7R5G	7.5	31	32	7.5
جهد الدخل (فولت): 380 فولت تيار متردد ثلاثي الأطوار ± 15%
Z2400-0R75G	0.75	3.8	2.5	0.75
Z2400-1R5G	1.5	5	3.7	1.5
Z2400-2R2G	2.2	5.8	5	2.2
Z2400-3R7G/5R5P	3.7/5.5	10/15.0	9.0/13	3.7/5.5
Z2400-5R5G	5.5	15	13	5.5
Z2400-7R5P	7.5	20	17	7.5
Z2400-7R5G/11P	7.5/11	20/26	17/25	7.5/11
Z2400-11G/15P	11/15.0	26/35	25/32	11/15.0
Z2400-15G/18.5P	15/18.5	35/38	32/37	15/18.5
Z2400-18.5G/22P	18.5/22	38/46	37/45	18.5/22
Z2400-22G/30P	22/30	46/62	45/60	22/30
Z2400-30G/37P	30/37	62/76	60/75	30/37
Z2400-37G/45P	37/45	76/90	75/90	37/45
Z2400-45G/55P	45/55	90/105	90/110	45/55
Z2400-55G	55	105	110	55
Z2400-75P	75	140	150	75
Z2400-75G/90P	75/90	140/160	150/176	75/90
Z2400-90G/110P	90/110	160/210	176/210	90/110
Z2400-110G/132P	110/132	210/240	210/253	110/132
Z2400-132G/160P	132/160	240/290	253/300	132/160
Z2400-160G/185P	160/185	290/330	300/340	160/185
Z2400-185G/200P	185/200	330/370	340/380	185/200
Z2400-200G/220P	200/220	370/410	380/420	200/220
Z2400-220G/250P	220/250	410/460	420/470	220/250
Z2400-250G/280P	250/280	460/500	470/520	250/280
Z2400-280G/315P	280/315	500/580	520/600	280/315
Z2400-315G/350P	315/350	580/620	600/640	315/350
Z2400-350G/400P	350/400	620/670	640/690	350/400
Z2400-400G/450P	400/450	670/790	690/790	400/450
Z2400-450G/500P	450/500	790/835	790/860	450/500

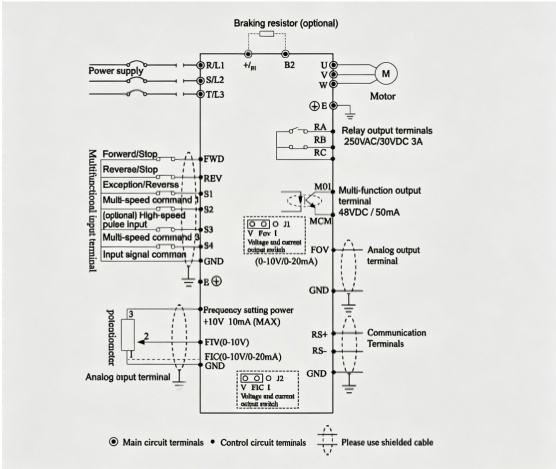

مخطط الأسلاك النموذجي

ملاحظة:

1: وحدة الكبح المدمجة أقل من 37 كيلوواط (بما في ذلك 37 كيلوواط)، ووحدة الكبح المدمجة من 45 إلى 160 كيلوواط اختيارية. 2: مفاعل التيار المستمر المدمج من 30 إلى 160 كيلوواط اختياري.

2: مفاعل التيار المستمر المدمج بقدرة 30 إلى 160 كيلوواط اختياري.

الأبعاد

(1) 0.4-22 كيلوواط

(2) 30-160 كيلوواط

نموذج	الأبعاد الخارجية (مم)				حجم التركيب (مم)			المفاعل اختياري
نموذج	W	H	H1	D	A	B	Φd	المفاعل اختياري
Z2200-0R4G	72	142	一	152	62.7	132.7	5	一
Z2200-0R75G
Z2200-1R5G
Z2200-2R2G	100	183	一	143	90	173	5	一
Z2200-3R7G	100	183	一	143	90	173	5	一
Z2200-5R5G	130	260	一	184	120	250	5	一
Z2200-7R5G	130	260	一	184	120	250	5	一
Z2400-0R4G	72	142	一	152	62.7	132.7	5	一
Z2400-0R75G
Z2400-1R5G
Z2400-2R2G
Z2400-3R7G/5R5P	100	183	一	143	90	173	5	一
Z2400-5R5G	100	183	一	143	90	173	5	一
Z2400-7R5P	130	260	一	184	120	250	5	一
Z2400-7R5G/11P
Z2400-11G/15P
Z2400-15G/18.5P	195	280	一	179	182.5	266	7	一
Z2400-18.5G/22P
Z2400-22G/30P
Z2400-30G/37P	245	390	425	193	180	410	7	تيار مستمر مدمج مفاعل (خياري)
Z2400-37G/45P	245	390	425	193	180	410	7
Z2400-45G/55P	300	500	540	252	200	522	9
Z2400-55G
Z2400-75P
Z2400-75G/90P	338	546	576	256.5	270	560	9
Z2400-90G/110P	338	550	580	300	270	564	9
Z2400-110G/132P	338	550	580	300	270	564	9
Z2400-132G/160P	400	675	715	310	320	695	11	بدون مفاعل تيار مستمر
Z2400-160G/185P	400	675	715	310	320	695	11	بدون مفاعل تيار مستمر
Z2400-132G/160PZ	400	871.5	915	310	320	895	11	تيار مستمر مدمج مفاعل
Z2400-160G/185PZ	400	871.5	915	310	320	895	11	تيار مستمر مدمج مفاعل
