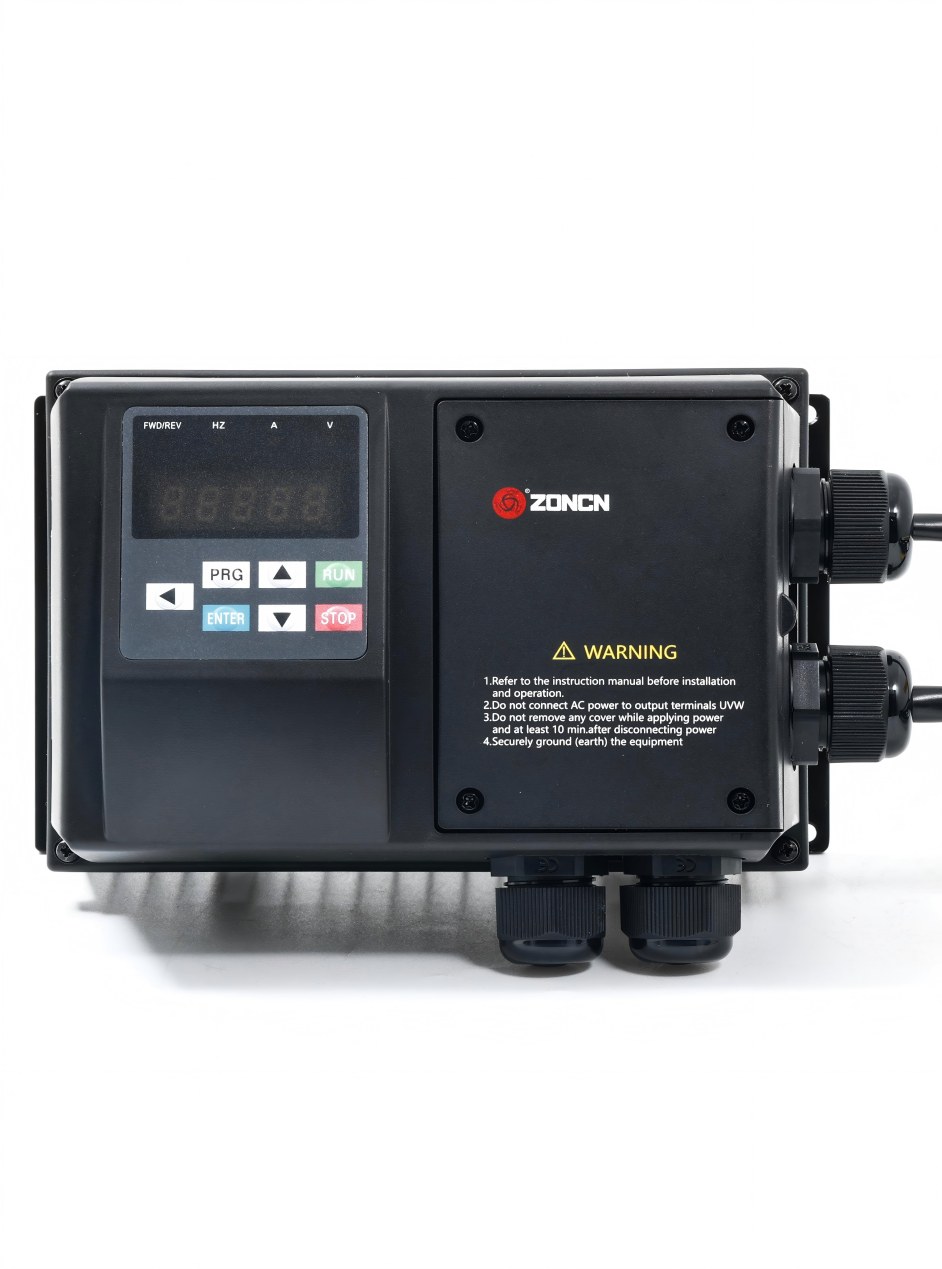

تتميز سلسلة Z5000 بمقاومة الماء، ووظائف التحكم الموقوتة، وحماية IP65، مما يجعلها مثالية للتطبيقات الشاقة والبيئات القاسية.
رقم الصنف :
Z5000الطلب (الحد الأدنى للكمية) :
20قسط :
Paypal/TT/Western Unionمنشأ المنتج :
Shanghai, Chinaلون :
Blackمهلة :
18-30 daysوزن :
Maximum 35.5 kgتتميز سلسلة Z5000 بقدرات واسعة وأداء ممتاز في بيئات التشغيل المعقدة. ويعزز تصنيفها IP65 مقاومتها للظروف البيئية القاسية، كما أن خاصية الاستبدال التلقائي للمضخة مع ميزات الإنذار تزيد من موثوقيتها. وتتيح خيارات التركيب المتعددة الاستخدامات تلبية مختلف السيناريوهات، مما يجعلها مثالية لتوفير إمدادات مياه موثوقة في ظروف الأحمال العالية والظروف الصعبة.
ميزات المنتج
يتم تركيبه مباشرة على المحرك أو على الحائط
يُراعى استخدام المعدات ذات الأحمال الثقيلة
وضع التحكم المتجهي (سلسلة Z5000)
الوظائف: إيقاف تدفق المياه، مؤقت، مانع للتجمد، استبدال المضخة عند حدوث عطل، إنذار انقطاع المياه، إلخ؛ تصنيف IP65، يسمح بالاستخدام في مختلف الظروف البيئية القاسية
نطاق الطاقة
220 فولت: 0.75~2.2 كيلو واط
380 فولت: 0.75~132 كيلوواط
المواصفات الفنية
| غرض | مواصفات Z5000BF | |
وضع التحكم | التحكم في متجه التدفق بدون مستشعر (SFVC) التحكم في الجهد/التردد (V/F) | |
التردد الأقصى | التحكم الاتجاهي: 0-320 هرتز، التحكم في الجهد/التردد: 0-3200 هرتز | |
تردد الموجة الحاملة | 1 كيلو هرتز ~ 16 كيلو هرتز يتم ضبط تردد الموجة الحاملة تلقائيًا بناءً على خصائص الحمل. | |
دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: أقصى تردد 0.025% | |
عزم بدء التشغيل | G: النوع: 0.5 هرتز / 150% (SVC) P: النوع: 0.5 هرتز/100% | |
نطاق السرعة | 1:100 (خدمة) | |
السرعة، الثبات، الدقة | ±0.5%(SVC) | |
قدرة التحميل الزائد |
النوع P: 60 ثانية لـ 120% من التيار المقنن، 3 ثوانٍ لـ 150% من التيار المقنن. | |
تعزيز عزم الدوران | تعزيز تلقائي؛ تعزيز مخصص: 0.1% ~ 30.0% | |
منحنى VF | منحنى V/F الخطي؛ منحنى V/F متعدد النقاط؛ منحنى V/F ذو القدرة N | |
فصل VF | نوعان: فصل كامل؛ فصل جزئي | |
وضع المنحدر | منحدر خطي؛ منحدر على شكل حرف S؛ أربع مجموعات من أزمنة التسارع/التباطؤ: 0~6500.0 ثانية | |
تنظيم الجهد التلقائي (AVR) | يمكنه الحفاظ على جهد خرج ثابت تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي | |
حد التيار السريع | يساعد ذلك على تجنب أعطال التيار الزائد المتكررة في محرك التيار المتردد. | |
تحديد عزم الدوران والتحكم فيه | يمكنه الحفاظ على جهد خرج ثابت تلقائيًا عند تغير جهد التيار الكهربائي الرئيسي | |
نظام التحكم التناسبي التكاملي التفاضلي (PID) المدمج | فهو يحقق بسهولة نظام تحكم ذي حلقة مغلقة يتم التحكم فيه بواسطة العملية | |
التحكم في الركض | نطاق تردد JOG: 0.00–50.00 هرتز زمن التسارع/التباطؤ في وضعية الجري: 0.0–6500.0 ثانية | |
كبح التيار المستمر | تردد الكبح بالتيار المستمر: من 0.00 هرتز إلى أقصى تردد. زمن الكبح: قيمة تيار الكبح: 0.0% - 100.0% | |
انقطاع التيار الكهربائي الفوري لا يتوقف | تعمل طاقة التغذية الراجعة للحمل على تعويض انخفاض الجهد بحيث يمكن لمحرك التيار المتردد الاستمرار في العمل لفترة قصيرة. | |
التحكم في التوقيت | نطاق التوقيت: 0.0 دقيقة ~ 6500.0 دقيقة | |
تواصل | RS485 / محول إيثر (اختياري) | |
تشغيل قناة الأوامر | يمكن التبديل بين لوحة التحكم ومنافذ التحكم ومنفذ الاتصال التسلسلي بعدة طرق. | |
مصدر التردد | عشرة أنواع من مصادر التردد، يتم توفيرها عن طريق الجهد الرقمي التناظري، والتيار التناظري، والنبض، والمنفذ التسلسلي. ويمكن التبديل بينها بعدة طرق. | |
مصدر تردد مساعد | عشرة أنواع من مصادر التردد، يمكن من خلالها إجراء تعديلات دقيقة بسهولة، مُركِّب التردد | |
أطراف الإدخال | ستة منافذ إدخال رقمية، يدعم أحدها نبضات عالية السرعة تصل إلى 100 كيلو هرتز | |
تحديد
| نموذج | القدرة الكهربائية المقدرة (كيلوواط) | تيار الإدخال المقنن (أمبير) | تيار الخرج المقنن (أمبير) | قدرة المحرك (كيلوواط) |
| جهد الإدخال (فولت): تيار متردد أحادي الطور 220 فولت ± 15% | ||||
Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| جهد الدخل (فولت): تيار متردد ثلاثي الأطوار 380 فولت ± 15% | ||||
Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
Z5400A0011K-BF | 11 | 26 | 25 | 11 |
Z5400A0015K-BF | 15 | 35 | 32 | 15 |
Z5400A0018K-BF | 18 | 38 | 37 | 18 |
Z5400A0022K-BF | 22 | 46 | 45 | 22 |
Z5400A0030K-BF | 30 | 62 | 60 | 30 |
Z5400A0037K-BF | 37 | 76 | 75 | 37 |
Z5400A0045K-BF | 45 | 92 | 90 | 45 |
Z5400A0055K-BF | 55 | 113 | 110 | 55 |
Z5400A0075K-F | 75 | 157 | 150 | 75 |
Z5400A0090K-BF | 90 | 180 | 176 | 90 |
Z5400A0110K-BF | 110 | 214 | 210 | 110 |
Z5400A0132K-BF | 132 | 256 | 253 | 132 |
Z5400A0160K-BF | 160 | 307 | 300 | 160 |

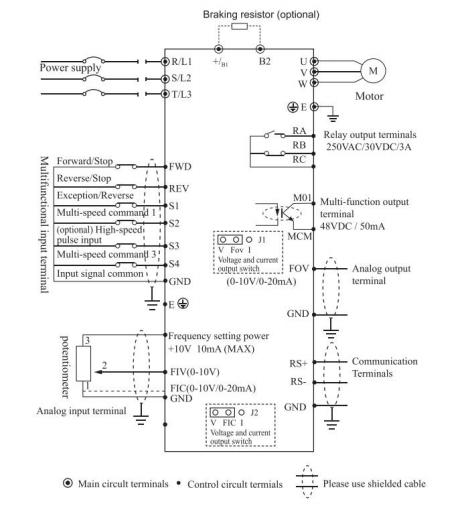

مخطط الأسلاك النموذجي
الأبعاد

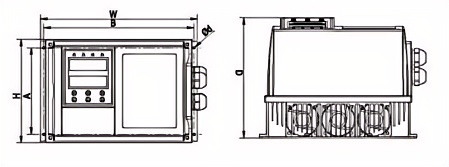

أ. التركيب الأفقي

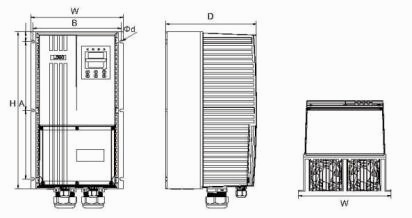

ب. التركيب الرأسي
45- 110 كيلوواط
نموذج | محرك | تيار الخرج | W | H | D | A | B | Φd | |
Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 | |
Z5200A01D5K-BF | 1.5 | 7 | |||||||
Z5200A02D2K-BF | 2.2 | 11 | |||||||
Z5400A0D75K-BF | 0.75 | 2.5 | |||||||
Z5400A01D5K-BF | 1.5 | 3.7 | |||||||
Z5400A02D2K-BF | 2.2 | 5 | |||||||
Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 | |
Z5400A05D5K-BF | 5.5 | 13 | |||||||
Z5400A07D5K-BF | 7.5 | 17 | |||||||
Z5400A0011K-BF | 11 | 25 | |||||||
Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 | |
Z5400A01D5K-BF-V | 1.5 | 3.7 | |||||||
Z5400A02D2K-BF-V | 2.2 | 5 | |||||||
Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 | |
Z5400A05D5K-BF-V | 5.5 | 13 | |||||||
Z5400A07D5K-BF-V | 7.5 | 17 | |||||||
Z5400A0011K-BF-V | 11 | 25 | |||||||
Z5400A0015K-BF | 15 | 32 | |||||||
Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 | |
Z5400A0022K-BF | 22 | 45 | |||||||
Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 | |
Z5400A0037K-BF | 37 | 75 | |||||||
| 45- 110 كيلوواط | |||||||||
| نموذج | محرك | تيار الخرج | W | H | H1 | D | A | B | Φd |
Z5400A0045K-BF | 45 | 90 | 300
| 450
| 482
| 278
| 210
| 465
| 9
|
Z5400A0055K-BF | 55 | 110 | |||||||
Z5400A0075K-BF | 75 | 150 |
400
|
520
|
560
|
275
|
300
|
535
|
9
|
Z5400A0090K-BF | 90 | 176 | |||||||
Z5400A0110K-BF | 110 | 210 | |||||||
Z5400A0132K-BF | 132 | 253 | 400
| 800
| 864
| 321.5
| 330
| 780
| 11
|
Z5400A0160K-BF | 160 | 300 | |||||||
ملحوظة:
380 فولت / 0.75 - 11 كيلو واط. يمكن تركيبها أفقيًا وعموديًا في نفس الوقت.
يشير الرمز -V إلى التركيب الرأسي. يتم تركيب الأجهزة التي تزيد قدرتها عن 15 كيلوواط بشكل رأسي.
