شاشة لمس مدمجة MCGS TPC7032Ti مقاس 7 بوصات بدقة 800×480

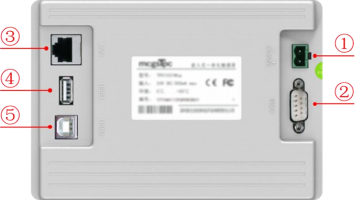

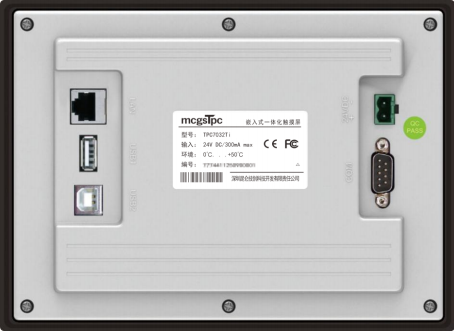

شاشة اللمس الصناعية المدمجة TPC7032Ti من شركة كونلون تك هي شاشة HMI متوسطة إلى عالية الجودة، وتتميز بحجم 7 بوصات. شاشة TFT LCD يتميز هذا الجهاز بدقة عرض 800×480 بكسل، و262 ألف لون، وسطوع 250 شمعة/م²، ويعتمد على تقنية اللمس المقاوم من الدرجة الرابعة، ويعمل بمعالج Cortex-A7 متعدد النواة بتردد 800 ميجاهرتز، مع ذاكرة فلاش بسعة 128 ميجابايت لتخزين البيانات، بالإضافة إلى ساعة مدمجة. ويعمل ببرنامج McgsPro، ويأتي مزودًا بواجهات متعددة تشمل منفذي تسلسل COM1 (RS232) وCOM2 (RS485) منفصلين، ومنفذ إيثرنت تكيفي بسرعة 10/100 ميجابت في الثانية، ومنفذ USB مضيف ومنفذ USB تابع لدعم تحميل وتنزيل المشاريع، وتحديث البرامج الثابتة، واستيراد وتصدير البيانات. بأبعاد خارجية تبلغ 203 مم × 149 مم وفتحة تركيب في الخزانة 192 مم × 138 مم، تتمتع اللوحة الأمامية بدرجة حماية IP65، وتعمل بكفاءة عالية في درجات حرارة تتراوح بين 0 و45 درجة مئوية ورطوبة نسبية تتراوح بين 5% و90% (بدون تكثف)، وهي حاصلة على شهادتي CE وFCC. تدعم اللوحة تركيبها باستخدام خطافات، ومعايرة اللمس، وبطارية ساعة CR2032 قابلة للاستبدال بجهد 3 فولت، ويمكن تغطيتها بثلاث طبقات حماية لمقاومة الغبار والزيوت. توفر واجهة المستخدم الرسومية (HMI) التي تعمل بجهد 24±20% تيار مستمر وظائف متعددة مثل مراقبة الحالة، وضبط المعلمات، وعرض البيانات في الوقت الفعلي والبيانات التاريخية، واستعراض الإنذارات، وإدارة الصيغ، وتُستخدم على نطاق واسع لتوصيل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الأتمتة في المعدات الميكانيكية وخطوط الإنتاج ومختلف تطبيقات الأتمتة الصناعية.

أبعاد المنتج

الأبعاد الخارجية

حجم الفتحة

طريقة التركيب

ملاحظة قبل التركيب: يجب أن يكون الطرف الأمامي للمسامير مستويًا تقريبًا مع حافة علاقة الملابس.

تركيب الخطافات

زاوية التركيب

موقع البطارية: على لوحة الدائرة داخل منتج TPC

مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت

إزالة البطارية: قم بإزالة المادة اللاصقة المثبتة فوق البطارية، واسحب مشبك الطرف الموجب برفق، وستخرج البطارية تلقائيًا.

تركيب البطارية: ضع البطارية أولاً في مشبك الطرف الموجب، ثم اضغط برفق على الطرف الآخر لأسفل حتى يستقر أسفل المشبك البلاستيكي. تأكد من تثبيت البطارية بشكل صحيح في كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني.

1.5.1 بطارية بديلة

قم بإزالة البطارية ثم قم بتركيب البطارية

1.5.2 معايرة اللمس

ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.

معايرة نقطة مركز الهدف: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على النقطة المركزية لمؤشر التصويب. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه.

كرر هذا الإجراء حتى تظهر الرسالة "تم قياس إعدادات المعايرة الجديدة".

انقر فوق زر "تأكيد المعايرة" لحفظ البرنامج والخروج منه.

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.

1.5.3 فيلم ثلاثي الحماية

يُمكن لتطبيق طبقة حماية ثلاثية على لوحة TPC أن يمنع بفعالية التلوث والتآكل الناتجين عن الغبار وبقع الزيت وغيرها من المواد المتولدة أثناء الإنتاج. لذا، يُمكن حماية لوحة TPC بطبقة حماية ثلاثية عند الحاجة. يتناول هذا القسم نموذج 1271Gn كمثال؛ وتتشابه خطوات تطبيق الطبقة على نماذج TPC الأخرى.

أدوات التحضير: غشاء حماية ثلاثي متوافق مع TPC (متوفر من خلال قناة شراء TPC)، قطعة قماش خالية من الغبار، منظف مضاد للكهرباء الساكنة وصديق للبيئة، وبكرة.

خطوات التشغيل:

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.

2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.

4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.

الاحتياطات:

1) قبل وضع طبقة الحماية الثلاثية، يجب إزالة طبقة الحماية المصنوعة من مادة PET المثبتة في المصنع.

٢) يُعد غشاء الحماية الثلاثي مادة استهلاكية. في حال اكتشاف أي تقشر أو فقاعات في الحواف، يجب استبداله بغشاء جديد.

3) عند استبدال غشاء الحماية الثلاثي، انزعه من الزاوية السفلية اليمنى للوحة الأمامية.

احرص على عدم خدش الغشاء المغلق.

2 تحميل المشروع

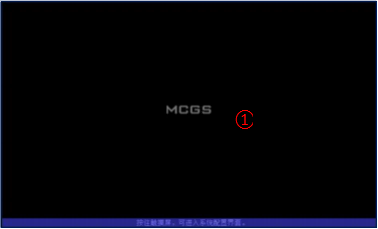

الخطوة 1: قم بتوصيل مصدر طاقة تيار مستمر 24 فولت بجهاز TPC. بعد التشغيل، ستظهر على الشاشة شريط التقدم مع الرسالة التالية: "اضغط مع الاستمرار على شاشة اللمس للدخول إلى واجهة تهيئة النظام". عند هذه النقطة، انقر على TPC① للدخول إلى واجهة تهيئة بدء التشغيل؛ إذا لم يتم اتخاذ أي إجراء، فسيدخل النظام تلقائيًا إلى واجهة التشغيل.

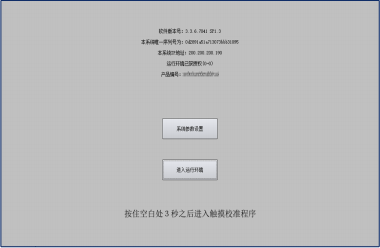

الخطوة 2: انقر فوق زر "إعدادات معلمات النظام" ② للدخول إلى واجهة إعدادات نظام TPC.

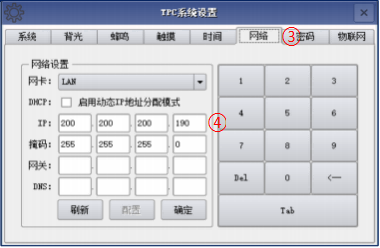

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، ثم قم بتكوين عنوان IP الخاص بـ TPC ④؛ عنوان IP الافتراضي لـ TPC هو 200.200.200.190.

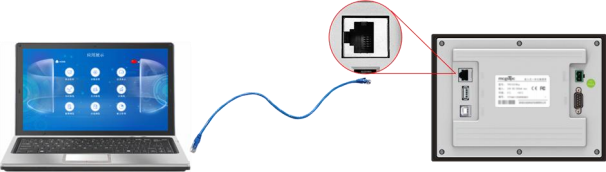

الخطوة 4: قم بتوصيل الكمبيوتر بجهاز TPC باستخدام كابل الشبكة، وقم بتعيين عنوان IP الخاص بالكمبيوتر إلى نفس الشبكة الفرعية مثل عنوان IP الخاص بمنفذ LAN الخاص بجهاز TPC الذي تم توصيله به.

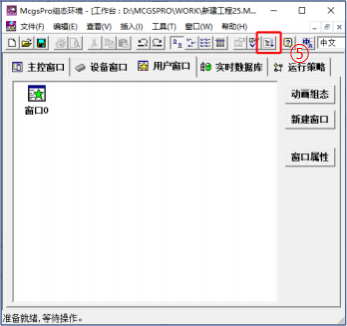

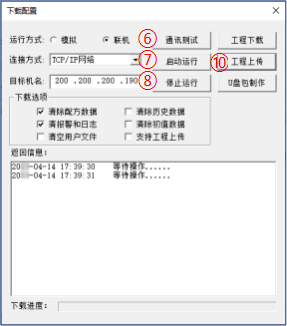

الخطوة 5: افتح مشروع TPC باستخدام McgsPro. انقر على "تنزيل المشروع ⑤"، ثم افتح صفحة خصائص التكوين التي تم تنزيلها، وحدد وضع التشغيل "عبر الإنترنت" ⑥، واختر نوع اتصال "شبكة TCP/IP" ⑦، وأدخل عنوان IP للجهاز المستهدف (المسمى TPC) ⑧، ثم انقر على "تنزيل المشروع ⑨". بمجرد اكتمال التنزيل بنجاح، كما هو موضح في الرسالة، انقر على "بدء" ⑩ أو زر "الدخول إلى بيئة التشغيل" في واجهة TPC لتشغيل مشروع سطح المكتب.
