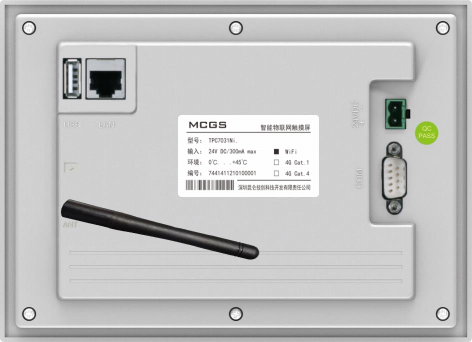

شاشة لمس MCGS TPC7031Ni مقاس 7 بوصات، تدعم تقنية إنترنت الأشياء (IoT) وشبكة واي فاي وشبكة الجيل الرابع (4G)، بدقة 1024×600، مقاومة للماء والغبار بمعيار IP65، لوحة أمامية، تشغيل وصيانة عن بُعد، واجهة صناعية بين الإنسان والآلة

تعتمد واجهة المستخدم الرسومية الصناعية MCGS TPC7031Ni الخاصة بإنترنت الأشياء على شاشة TFT LCD مقاس 7 بوصات شاشة لمس مقاومة رباعية الأسلاك بدقة 1024×600 بكسل، و262 ألف لون، وسطوع 350 شمعة/متر مربع، مدعومة بمعالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز، وذاكرة 256 ميجابايت، وسعة تخزين 512 ميجابايت. تستهلك 7 واط، ومزودة بوحدة عزل طاقة مدمجة. تتميز الشاشة بواجهات اتصال متعددة، تشمل 10 منافذ إيثرنت تكيفية بسرعة 100 ميجابت في الثانية، وواجهات تسلسلية متعددة معزولة RS232 وRS485 وRS422، ومنفذ USB يدعم تنزيل المشاريع، وترقية النظام، واستيراد وتصدير البيانات. تدعم الشاشة شبكة WiFi أو شبكة الجيل الرابع (4G) اختيارية، مما يتيح التشغيل والصيانة عن بُعد عبر منصة mcgsIoT السحابية. تتميز اللوحة الأمامية بدرجة حماية IP65، وحاصلة على شهادتي CE وFCC، وتتوافق مع متطلبات التوافق الكهرومغناطيسي من الدرجة الصناعية 3. جهد التشغيل 24 فولت تيار مستمر ± 20%، ونطاق درجة حرارة التشغيل من 0 إلى 45 درجة مئوية. أبعاد الغلاف الخارجي: رمادي فضي. يبلغ حجم فتحة تركيب الخزانة 203×149 مم، بينما يبلغ حجمها 192×138 مم، وهي تعمل مع برنامج McgsPro V3.3.6.6354 SP1.3 أو إصدار أحدث، وتناسب تمامًا أنظمة أتمتة الطاقة والصناعات الدوائية وتجميع خزائن التحكم وتجديد الآلات.

• ملاحظة: يدعم التوسع اللاسلكي خيارًا واحدًا فقط بين Wi-Fi و 4G.

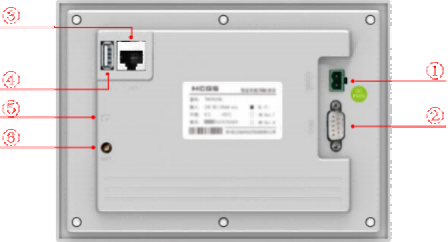

①	مصدر الكهرباء			-	1	0V
				+	2	تيار مستمر 24 فولت
②	منفذ تسلسلي			COM1	2	RS232 RXD
					3	RS232 TXD
					5	أرضي
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				COM9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				ملاحظة: لا يمكن استخدام COM9 و COM2 و COM3 في وقت واحد.
③	فتحة الهوائي	أدر باتجاه عقارب الساعة			أدر عكس اتجاه عقارب الساعة
	فتحة بطاقة SIM (شاشة 4G فقط)	أدخل بطاقة SIM مع توجيه الجزء الخلفي لأعلى في واجهة المستخدم الرسومية.			اضغط لفتح النافذة المنبثقة
④	منفذ الشبكة	منفذ إيثرنت متكيف بسرعة 10/100 ميجابت في الثانية، قادر على تحميل أو تنزيل المشاريع وترقية بيئة التشغيل (تتطلب بيئة تشغيل الشاشة الإصدار Pro 3.3.2 وما فوق)، ويمكنه أيضًا التواصل مع الأجهزة الأخرى.
⑤	منفذ USB رئيسي	يدعم منفذ USB 2.0 تحديثات عبر القرص لبيئة تشغيل الشاشة اللمسية والمشاريع والنظام، ويوفر وظائف مثل استيراد وتصدير البيانات.

أبعاد المنتج

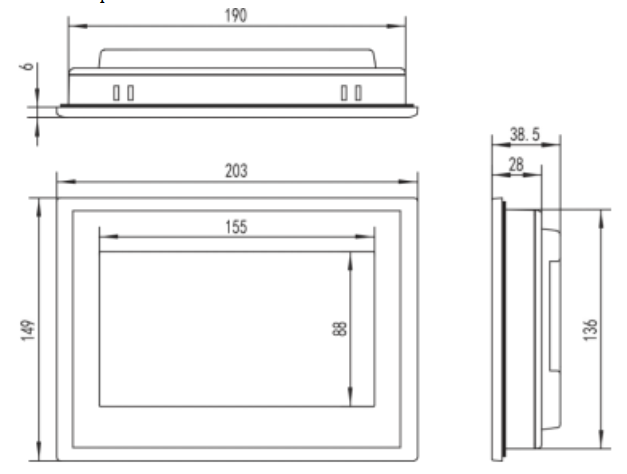

الأبعاد الخارجية

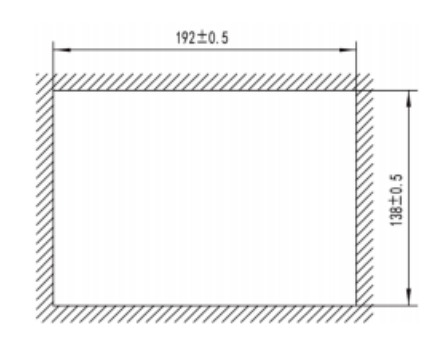

حجم الفتحة

طريقة التركيب

تركيب الخطافات

زاوية التركيب

1.5.1 بطارية بديلة

موقع البطارية: TPC على لوحة الدائرة داخل المنتج

مواصفات البطارية: بطاريات ليثيوم CR1220 3 فولت

لإزالة البطارية: قم بإزالة المادة اللاصقة الموجودة أعلى البطارية، وحرك الطرف الموجب برفق إلى موضع البطارية، وستخرج البطارية تلقائيًا.

تركيب البطارية: أولاً، ضع البطارية في مشبك الطرف الموجب، ثم اضغط برفق على الطرف الآخر أسفل المشبك البلاستيكي. تأكد من إدخال كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني بشكل صحيح.

أثناء التركيب، يُرجى تجنب حدوث تماس كهربائي بين قطبي البطارية الموجب والسالب. يجب إزالة لوحة التوسعة أولاً لشاشة إنترنت الأشياء. تأكد من محاذاة فتحات الدبابيس الموجودة على لوحة التوسعة.

قم بإزالة البطارية ثم قم بتركيب البطارية

1.5.2 معايرة اللمس

ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.

معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.

1.5.3 فيلم ثلاثي الحماية

يمكن لطبقة واقية أن تمنع بشكل فعال الغبار والزيوت والملوثات الأخرى المتولدة أثناء الإنتاج من التأثير على الجلد. مادة TPC عرضة للتآكل، لذلك، عند الضرورة، يمكن استخدام غشاء واقٍ لحمايتها. سنستخدم هذا كمثال توضيحي؛ وسيتم مناقشة النماذج الأخرى لاحقًا. خطوات تطبيق واقي الشاشة متشابهة.

الأدوات المطلوبة: تتضمن TPC غشاءً ثلاثي الحماية (متوفر للشراء من موردي الشاشات)، وقطعة قماش مقاومة للغبار، ومنظف مضاد للكهرباء الساكنة صديق للبيئة، وبكرة.

خطوات التشغيل:

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.

2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.

4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.

الاحتياطات:

1) يجب إزالة الغشاء الواقي المُثبّت في المصنع قبل وضع الغشاء الواقي ثلاثي الطبقات. غشاء واقي من مادة البولي إيثيلين تيريفثالات (PET).

2) يُعدّ الغشاء المقاوم للعوامل الجوية مادة استهلاكية. إذا تبيّن أن حوافه متقشرة أو منتفخة، فيجب وضع غشاء جديد.

3) عند استبدال الغشاء الواقي، قم برفعه من الزاوية اليمنى السفلية للوحة الأمامية، مع الحرص على عدم خدش غشاء الإغلاق.

2 تحميل المشروع

الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.

الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.

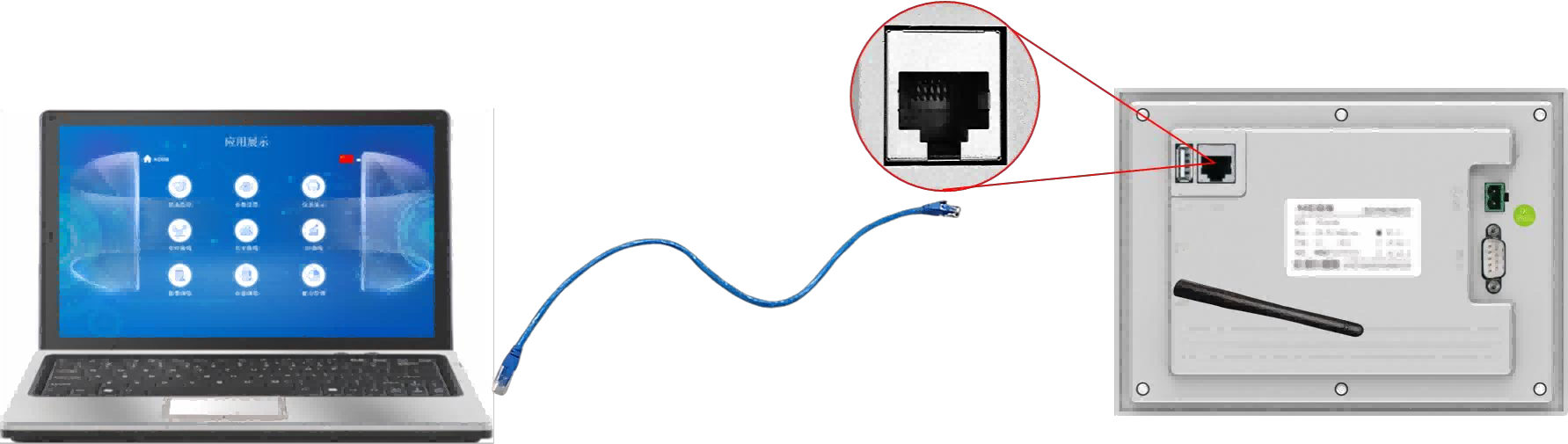

الخطوة 4: قم بتوصيل الكمبيوتر و... TPC، وعنوان IP الخاص بالكمبيوتر. مع عنوان IP الخاص بمنفذ LAN الخاص بـ TPC المتصل، قم بتعيينهما على نفس شريحة الشبكة.

الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
