لوحة تحكم مدمجة بشاشة لمس TPC7032Ki MCGS مقاس 7 بوصات بتقنية TFT LCD تعمل بجهد 24 فولت تيار مستمر للتحكم في وحدات التحكم المنطقية القابلة للبرمجة (PLC).
شاشة اللمس الصناعية المتكاملة المدمجة MCGS TPC7032Ki من سلسلة K، مصممة لتلبية احتياجات سيناريوهات تفاعل الإنسان مع الآلة في مختلف تطبيقات الأتمتة الصناعية. وبفضل تصميمها المتين، توفر أداءً مستقرًا حتى في بيئات العمل القاسية، وتدعم مراقبة الحالة في الوقت الفعلي، وضبط المعلمات، وعرض المنحنيات في الوقت الفعلي والتاريخي، واستعراض الإنذارات، وإدارة الوصفات، وغيرها من وظائف واجهة المستخدم الأساسية.
رقم الصنف :
TPC7032Kiالطلب (الحد الأدنى للكمية) :
50قسط :
Paypal\TT\Western Unionمنشأ المنتج :
Guangdong, Chinaوزن :
1KGجهاز MCGS TPC7032Ki هو جهاز متوسط إلى عالي الجودة بحجم 7 بوصات شاشة لمس صناعية مدمجة HMI تم تطويره بواسطة شركة كونلون للتكنولوجيا. يعمل بمعالج متعدد النواة Cortex-A7 بسرعة 800 ميجاهرتز مع ذاكرة وتخزين بسعة 128 ميجابايت، ويتميز بدقة عرض 800×480 شاشة TFT LCD بألوان 262 ألف لون مزود بلوحة لمس مقاومة رباعية الأسلاك. يحتوي على منفذ إيثرنت تكيفي بسرعة 10/100 ميجابت في الثانية، ومنافذ اتصال تسلسلي متعددة (RS232، RS485، RS422)، وواجهتي USB، ويدعم برنامج MCGSPro لتسهيل تحميل المشاريع، ومراقبة البيانات، وتسجيل المنحنيات، وتسجيل الإنذارات، وإدارة الوصفات. تتميز اللوحة الأمامية بمستوى حماية IP65، وتعمل بثبات ضمن نطاق درجة حرارة تشغيل من 0 إلى 45 درجة مئوية، وتُستخدم على نطاق واسع في معدات الأتمتة الصناعية للتفاعل بين الإنسان والآلة.
مواصفات المنتج
تصنيف | غرض | TPC7032Ki |
منتج صفات | شاشة LCD | شاشة TFT مقاس 7 بوصات |
نوع الإضاءة الخلفية | قاد | |
لون العرض | 262 ألف | |
دقة | 800×480 | |
سطوع الشاشة | 250 شمعة/م² | |
شاشة لمس | مقاوم رباعي الأسلاك | |
جهد الدخل | 24±20% فولت تيار مستمر | |
القدرة المقدرة | 5W | |
المعالج | معالج Cortex-A7 متعدد النواة بتردد 800 ميجاهرتز | |
ذاكرة | 128 ميجابايت | |
تخزين النظام | 128 ميجابايت | |
مساحة القرص | 128 ميجابايت | |
ساعة إلكترونية | مدمج | |
إعدادات برمجة | McgsPro 3.3.6.6354 SP1.3 والإصدارات الأحدث | |
خارجي واجهة المستخدم | واجهة تسلسلية | الطريقة الأولى: COM1(232) COM2(485) COM3(485) COM4(485) الطريقة الثانية: COM1 (232)، COM4 (485)، COM9 (422) |
واجهة USB | مضيف/تابع واحد | |
منفذ إيثرنت | 1×10/100 متر قابل للتكيف | |
البيئة الشروط | التشغيل درجة حرارة | 0 درجة مئوية ~ 45 درجة مئوية |
رطوبة التشغيل | 5%～90% (غير مكثف) | |
تخزين درجة حرارة | -10 درجة مئوية ~ 60 درجة مئوية | |
رطوبة التخزين | 5%～90% (غير مكثف) | |
منتج تحديد | مواد البناء | البلاستيك الهندسي |
لون الغلاف | أبيض صناعي | |
الخارج أبعاد | 203 مم × 149 مم | |
فتحات الخزائن | 192 مم × 138 مم | |
حجم الشاشة | 155 مم × 88 مم | |
شهادة | منتج شهادة | يفي بمعايير شهادة CE/FCC |
فئة الحماية | IP65 (اللوحة الأمامية) | |
التوافق الكهرومغناطيسي | التعليم العالي الصناعي |

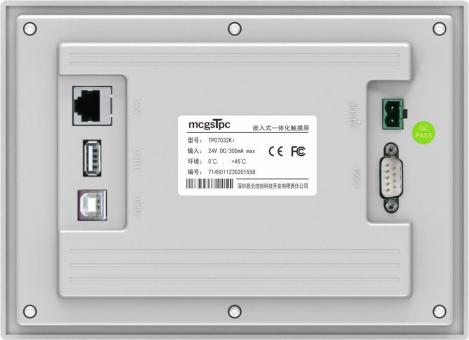

وصف الواجهة

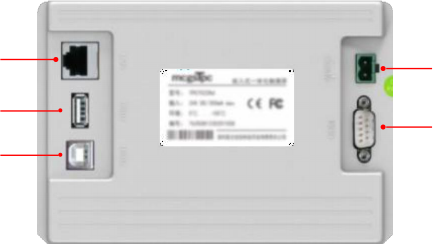

① | مصدر الكهرباء |
|
| - | 1 | 0V | ||
+ | 2 | تيار مستمر 24 فولت | ||||||
② |
منفذ تسلسلي |
|
COM1 | 2 | RS232 RXD | |||
3 | RS232 TXD | |||||||
5 | أرضي | |||||||
COM2 | 7 | RS485+ | ||||||
8 | RS485- | |||||||
COM3 | 4 | RS485+ | ||||||
9 | RS485- | |||||||
| 1 | RS232 RXD | ||||||
COM4 | 6 | RS232 TXD | ||||||
| 5 | أرضي | ||||||
COM9 | 7 | RXD+ | ||||||
8 | RXD- | |||||||
4 | TXD+ | |||||||
9 | TXD- | |||||||
ملاحظة: لا يمكن استخدام COM9 و COM2 و COM3 في وقت واحد. | ||||||||
③ | الويب ميناء | منفذ إيثرنت متكيف بسرعة 10/100 ميجابت في الثانية، قادر على تحميل أو تنزيل المشاريع وترقية بيئة التشغيل (تتطلب بيئة تشغيل الشاشة الإصدار Pro 3.3.2 وما فوق)، ويمكنه أيضًا التواصل مع الأجهزة الأخرى. | ||||||
④ | منفذ USB1 الرئيسي | يدعم منفذ USB 2.0 تحديث بيئة تشغيل شاشة اللمس والمشاريع، الأنظمة، ووظائف استيراد وتصدير البيانات عبر قرص USB، وهي حصرية متبادلة مع منفذ الجهاز التابع | ||||||
⑤ | منفذ USB2 ثانوي | منفذ USB ذكر (النوع B)، يمكنه تحميل أو تنزيل المشاريع، وهو غير متوافق مع المنفذ الرئيسي. | ||||||
تركيب المنتج
أبعاد المنتج
الأبعاد الخارجية
حجم الفتحة
طريقة التركيب
تركيب الخطافات
زاوية التركيب
مقدمة المنتج
1.5.1 بطارية بديلة
موقع البطارية: TPC على
لوحة الدوائر الكهربائية داخل المنتج
مواصفات البطارية: CR2032 3V
بطارية الليثيوم
يرجى توخي الحذر لتجنب حدوث تماس كهربائي بين قطبي البطارية الموجب والسالب أثناء التركيب.
قم بإزالة البطارية ثم قم بتركيب البطارية
1.5.2 معايرة اللمس
ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.
معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.
ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.
1.5.3 فيلم ثلاثي الحماية
يمكن لطبقة واقية أن تمنع بشكل فعال الغبار والزيوت والملوثات الأخرى المتولدة أثناء الإنتاج من التأثير على الجلد. مادة TPC عرضة للتآكل، لذلك، عند الضرورة، يمكن استخدام غشاء واقٍ لحمايتها. سنستخدم هذا كمثال توضيحي؛ وسيتم مناقشة النماذج الأخرى لاحقًا. خطوات تطبيق واقي الشاشة متشابهة.
الأدوات المطلوبة: تتضمن TPC غشاءً ثلاثي الحماية (متوفر للشراء من موردي الشاشات)، وقطعة قماش مقاومة للغبار، ومنظف مضاد للكهرباء الساكنة صديق للبيئة، وبكرة.
خطوات التشغيل:
١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.
2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.
3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.
4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.
الاحتياطات:
1) يجب إزالة الغشاء الواقي المُثبّت في المصنع قبل وضع الغشاء الواقي ثلاثي الطبقات. غشاء واقي من مادة البولي إيثيلين تيريفثالات (PET).
2) يُعدّ الغشاء المقاوم للعوامل الجوية مادة استهلاكية. إذا تبيّن أن حوافه متقشرة أو منتفخة، فيجب وضع غشاء جديد.
3) عند استبدال الغشاء الواقي، قم برفعه من الزاوية اليمنى السفلية للوحة الأمامية، مع الحرص على عدم خدش غشاء الإغلاق.
2 تحميل المشروع
الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.
الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.
الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.
الخطوة 4: قم بتوصيل الكمبيوتر و... TPC، وعنوان IP الخاص بالكمبيوتر. مع عنوان IP الخاص بمنفذ LAN الخاص بـ TPC المتصل، قم بتعيينهما على نفس شريحة الشبكة.
الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
