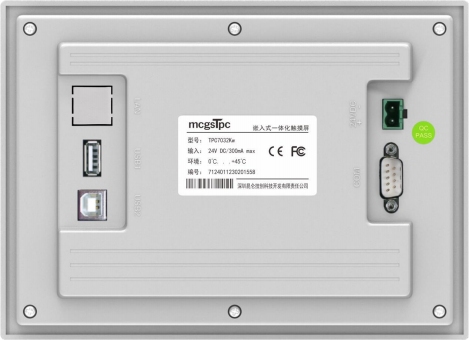

لوحة تشغيل HMI صناعية تعمل باللمس مقاس 7 بوصات من نوع MCGS TPC7032Kw لأنظمة الأتمتة

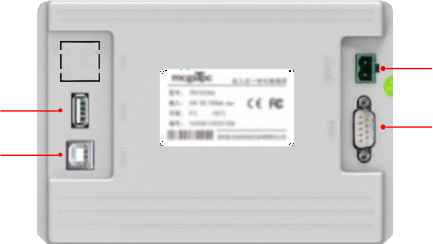

TPC7032Kw عبارة عن شاشة مقاس 7 بوصات شاشة لمس صناعية مدمجة HMI من إنتاج شركة MCGS Kunlun Tongtai. تعتمد على معالج Cortex-A7 متعدد النواة بتردد 800 ميجاهرتز ودقة عرض 800×480 شاشة TFT لوحة لمس مقاومة رباعية الأسلاك، وحماية أمامية بمعيار IP65. مزودة بمنافذ تسلسلية متعددة القنوات RS232/RS485/RS422 وواجهات USB Host/Slave، تعمل مع برنامج التكوين MCGSPro وتدعم اتصال Modbus RTU للاتصال بالعواكس، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات التحكم في ضواغط الهواء، وغيرها من الأجهزة الصناعية. تعمل بجهد 24 فولت تيار مستمر، وتتراوح درجة حرارة تشغيلها من 0 درجة مئوية إلى 45 درجة مئوية، وتُستخدم على نطاق واسع في ضواغط الهواء، والآلات المؤتمتة، وأنظمة التحكم في خطوط الإنتاج.

أبعاد المنتج

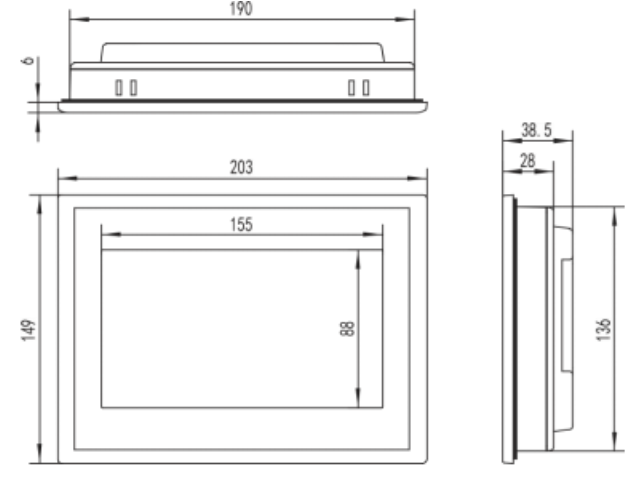

الأبعاد الخارجية

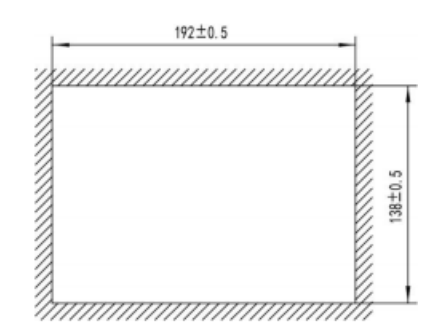

حجم الفتحة

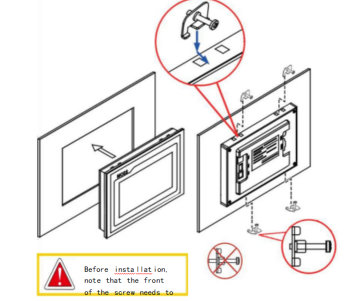

طريقة التركيب

تركيب الخطافات

زاوية التركيب

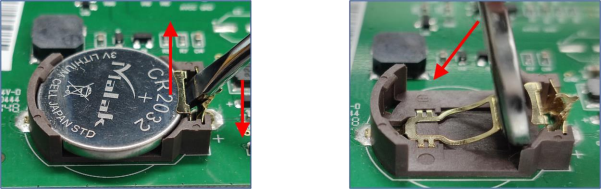

1.5.1 بطارية بديلة

موقع البطارية: TPC على

لوحة الدوائر الكهربائية داخل المنتج

مواصفات البطارية: CR2032 3V

بطارية الليثيوم

يرجى توخي الحذر لتجنب حدوث تماس كهربائي بين قطبي البطارية الموجب والسالب أثناء التركيب.

قم بإزالة البطارية ثم قم بتركيب البطارية

1.5.2 معايرة اللمس

ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.

معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.

1.5.3 فيلم ثلاثي الحماية

يمكن لطبقة واقية أن تمنع بشكل فعال الغبار والزيوت والملوثات الأخرى المتولدة أثناء الإنتاج من التأثير على الجلد. مادة TPC عرضة للتآكل، لذلك، عند الضرورة، يمكن استخدام غشاء واقٍ لحمايتها. سنستخدم هذا كمثال توضيحي؛ وسيتم مناقشة النماذج الأخرى لاحقًا. خطوات تطبيق واقي الشاشة متشابهة.

الأدوات المطلوبة: تتضمن TPC غشاءً ثلاثي الحماية (متوفر للشراء من موردي الشاشات)، وقطعة قماش مقاومة للغبار، ومنظف مضاد للكهرباء الساكنة صديق للبيئة، وبكرة.

خطوات التشغيل:

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.

2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.

4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.

الاحتياطات:

1) يجب إزالة الغشاء الواقي المُثبّت في المصنع قبل وضع الغشاء الواقي ثلاثي الطبقات. غشاء واقي من مادة البولي إيثيلين تيريفثالات (PET).

2) يُعدّ الغشاء المقاوم للعوامل الجوية مادة استهلاكية. إذا تبيّن أن حوافه متقشرة أو منتفخة، فيجب وضع غشاء جديد.

3) عند استبدال الغشاء الواقي، قم برفعه من الزاوية اليمنى السفلية للوحة الأمامية، مع الحرص على عدم خدش غشاء الإغلاق.

2 تحميل المشروع

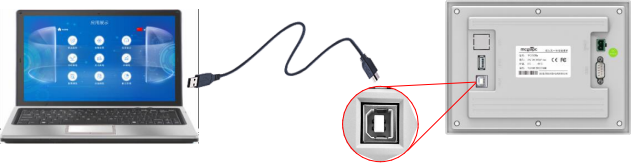

الخطوة 1: قم بتوصيل الكمبيوتر ومنفذ الشاشة التابع عبر كابل USB

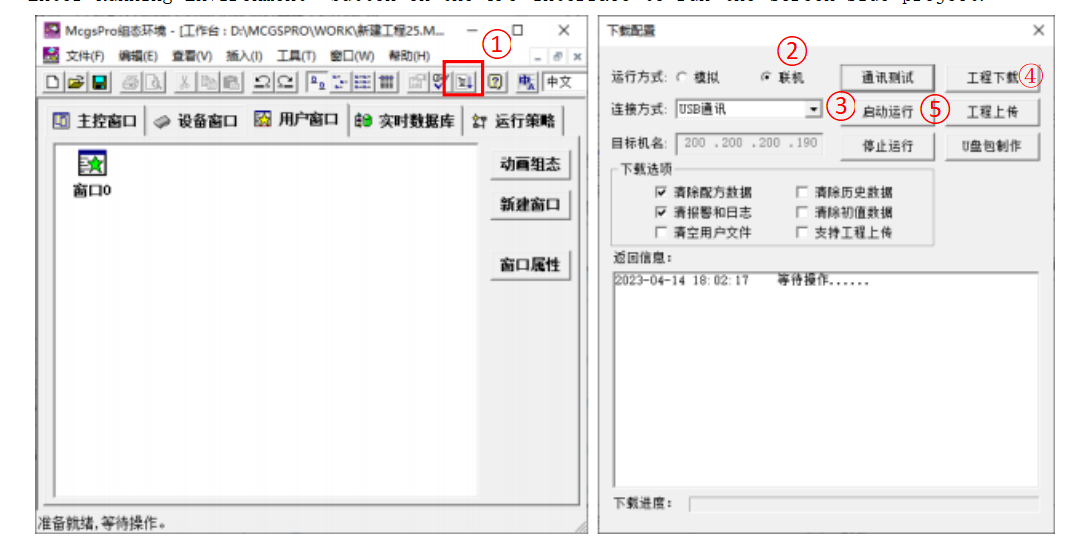

الخطوة 2: استخدم McgsPro لفتح مشروع TPC، انقر فوق تنزيل المشروع ①، وافتح صفحة خصائص تكوين التنزيل، وحدد وضع التشغيل "عبر الإنترنت".

٢- حدد طريقة الاتصال "اتصال USB" ٢- انقر فوق تنزيل المشروع ٣- بعد انتظار رسالة تفيد بنجاح تنزيل المشروع، انقر فوق بدء التشغيل ٥- أو زر "الدخول إلى بيئة التشغيل" على واجهة TPC لتشغيل مشروع جانب الشاشة.
