إن MCGS TPC7032Tt هو واجهة مستخدم رسومية مدمجة مدمجة متعددة الوظائف متوسطة إلى عالية الجودة واجهة تفاعل بين الإنسان والآلة لأتمتة العمليات الصناعية. مزودة بـ شاشة TFT LCD مقاس 7 بوصات وشاشة لمس مقاومة بأربعة أسلاك، مدعومة بمعالج Cortex-A7 متعدد النواة بسرعة 800 ميجاهرتز مع ذاكرة وصول عشوائي 128 ميجابايت وذاكرة تخزين فلاش 128 ميجابايت.

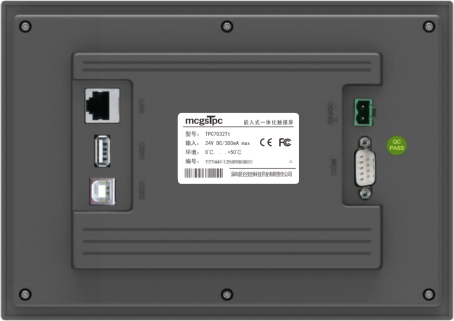

يتميز هذا الطراز بتكامل موارد اتصال غنية: منفذ COM1 (RS232) ومنفذ COM2 (RS485) معزولان بواسطة الأجهزة، بالإضافة إلى منفذ إيثرنت تكيفي بسرعة 10/100 ميجابت في الثانية، وواجهتي USB (USB Host وUSB-Slave Type-B). يوفر خيارات تنزيل متعددة: التنزيل عبر شبكة TCP/IP، والتنزيل من قرص فلاش USB، والتنزيل عبر كابل USB، وهو متوافق تمامًا مع برنامج McgsPro (الإصدار 3.3.2 أو أحدث). يضمن عزل الطاقة المدمج وعزل المنفذ التسلسلي أداءً قويًا لمقاومة التداخل في بيئات المصانع الصاخبة. يتميز بهيكل بلاستيكي هندسي رمادي باهت، مع لوحة أمامية مقاومة للغبار ورذاذ الماء بمعيار IP65، وحاصل على شهادتي CE وFCC للاستخدام في المعدات الصناعية العالمية.

أبعاد المنتج

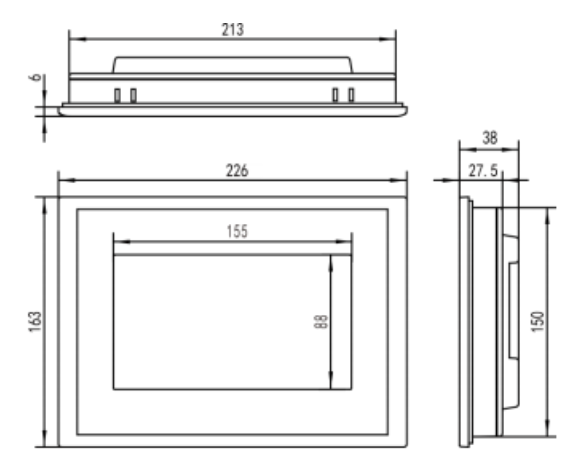

الأبعاد الخارجية

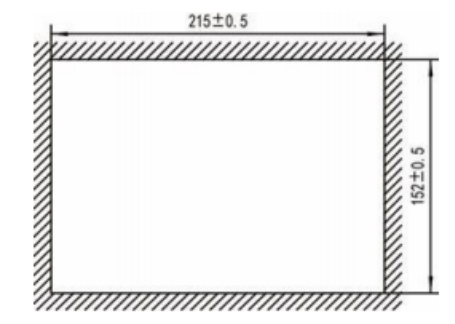

حجم الفتحة

طريقة التركيب

ملاحظة قبل التركيب: يجب أن يكون الطرف الأمامي للمسامير مستويًا تقريبًا مع حافة علاقة الملابس.

تركيب الخطافات

زاوية التركيب

موقع البطارية: على لوحة الدائرة داخل منتج TPC

مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت

إزالة البطارية: قم بإزالة المادة اللاصقة المثبتة فوق البطارية، واسحب مشبك الطرف الموجب برفق، وستخرج البطارية تلقائيًا.

تركيب البطارية: ضع البطارية أولاً في مشبك الطرف الموجب، ثم اضغط برفق على الطرف الآخر لأسفل حتى يستقر أسفل المشبك البلاستيكي. تأكد من تثبيت البطارية بشكل صحيح في كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني.

1.5.1 بطارية بديلة

قم بإزالة البطارية ثم قم بتركيب البطارية

1.5.2 معايرة اللمس

ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.

معايرة نقطة مركز الهدف: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على النقطة المركزية لمؤشر التصويب. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه.

كرر هذا الإجراء حتى تظهر الرسالة "تم قياس إعدادات المعايرة الجديدة".

انقر فوق زر "تأكيد المعايرة" لحفظ البرنامج والخروج منه.

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.

1.5.3 فيلم ثلاثي الحماية

يُمكن لتطبيق طبقة حماية ثلاثية على لوحة TPC أن يمنع بفعالية التلوث والتآكل الناتجين عن الغبار وبقع الزيت وغيرها من المواد المتولدة أثناء الإنتاج. لذا، يُمكن حماية لوحة TPC بطبقة حماية ثلاثية عند الحاجة. يتناول هذا القسم نموذج 1271Gn كمثال؛ وتتشابه خطوات تطبيق الطبقة على نماذج TPC الأخرى.

أدوات التحضير: غشاء حماية ثلاثي متوافق مع TPC (متوفر من خلال قناة شراء TPC)، قطعة قماش خالية من الغبار، منظف مضاد للكهرباء الساكنة وصديق للبيئة، وبكرة.

خطوات التشغيل:

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.

2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.

4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.

الاحتياطات:

1) قبل وضع طبقة الحماية الثلاثية، يجب إزالة طبقة الحماية المصنوعة من مادة PET المثبتة في المصنع.

٢) يُعد غشاء الحماية الثلاثي مادة استهلاكية. في حال اكتشاف أي تقشر أو فقاعات في الحواف، يجب استبداله بغشاء جديد.

3) عند استبدال غشاء الحماية الثلاثي، انزعه من الزاوية السفلية اليمنى للوحة الأمامية.

احرص على عدم خدش الغشاء المغلق.

2 تحميل المشروع

الخطوة 1: قم بتزويد جهاز TPC بالطاقة باستخدام مصدر طاقة تيار مستمر 24 فولت. بعد التشغيل، ستظهر على الشاشة رسالة: "اضغط مع الاستمرار على شاشة اللمس للدخول إلى واجهة تهيئة النظام"، مصحوبة بشريط تقدم. عند هذه النقطة، انقر على TPC ① للدخول إلى واجهة تهيئة بدء التشغيل؛ إذا لم يتم اتخاذ أي إجراء، فسيدخل النظام تلقائيًا إلى واجهة التشغيل الهندسي.

الخطوة 2: انقر فوق زر "إعدادات معلمات النظام" ② للدخول إلى واجهة إعدادات نظام TPC.

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، ثم قم بتكوين عنوان IP الخاص بـ TPC ④؛ عنوان IP الافتراضي لـ TPC هو 200.200.200.190.

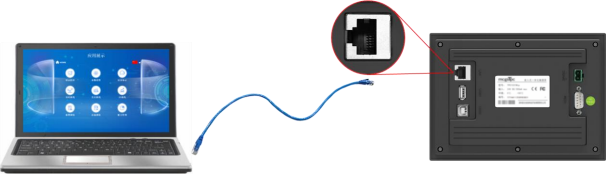

الخطوة 4: قم بتوصيل الكمبيوتر بجهاز TPC باستخدام كابل الشبكة، وقم بتعيين عنوان IP الخاص بالكمبيوتر إلى نفس الشبكة الفرعية مثل عنوان IP الخاص بمنفذ LAN الخاص بجهاز TPC الذي تم توصيله به.

الخطوة 5: افتح مشروع TPC باستخدام McgsPro. انقر على "تنزيل المشروع ⑤"، ثم افتح صفحة خصائص التكوين التي تم تنزيلها، وحدد وضع التشغيل "عبر الإنترنت" ⑥، واختر نوع اتصال "شبكة TCP/IP" ⑦، وأدخل عنوان IP للجهاز المستهدف (المسمى TPC) ⑧، ثم انقر على "تنزيل المشروع ⑨". بمجرد اكتمال التنزيل بنجاح، كما هو موضح في الرسالة، انقر على "بدء" ⑩ أو زر "الدخول إلى بيئة التشغيل" في واجهة TPC لتشغيل مشروع سطح المكتب.
