شاشة لمس مدمجة MCGS TPC1071Gn مقاس 10.1 بوصة، معالج رباعي النواة Cortex-A53 بسرعة 1 جيجاهرتز، منفذ إيثرنت مزدوج
شاشة MCGS TPC1071Gn هي شاشة لمس صناعية متكاملة عالية الأداء من سلسلة G من شركة Kunlun Tech. مزودة بمعالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز، وذاكرة وصول عشوائي (RAM) سعة 1 جيجابايت، وذاكرة تخزين نظام سعة 8 جيجابايت، مما يوفر أداءً مستقرًا لمشاريع الأتمتة الصناعية. تتميز هذه الشاشة TFT HMI مقاس 10.1 بوصة بدقة 1024×600 بكسل، وسطوع 300 شمعة/م²، وشاشة لمس مقاومة رباعية الأسلاك. تأتي الشاشة مزودة بواجهات مدمجة متعددة: منفذي إيثرنت تكيفيين بسرعة 10/100 ميجابت في الثانية، ومنافذ تسلسلية متعددة معزولة (RS232/RS485/RS422)، ومنفذي USB Host 2.0. متوافقة مسبقًا مع برنامج Mcgs Pro الصيني الكامل لتكوين المشاريع بسرعة، وتنزيله، وتصحيح أخطائه. درجة حماية IP65 للوحة الأمامية، غلاف من سبائك الألومنيوم المصبوب، حاصل على شهادة CE و FCC، نطاق درجة حرارة تشغيل واسع من 0 درجة مئوية إلى 50 درجة مئوية، مثالي للتحكم في الآلات والتعبئة والتغليف ومناولة المواد وأنظمة أتمتة المصانع.
رقم الصنف :
TPC1071Gnالطلب (الحد الأدنى للكمية) :
50قسط :
Paypal\TT\Western Unionمنشأ المنتج :
Guangdong, Chinaوزن :
3KGلوحة التحكم MCGS TPC1071Gn هي لوحة لمس ذكية مدمجة عالية الأداء من سلسلة G من شركة Kunlun Tech، مصممة لتطبيقات الأتمتة الصناعية المتنوعة. تتميز بمعالج Cortex-A53 رباعي النواة بتردد 1 جيجاهرتز، وذاكرة وصول عشوائي 1 جيجابايت، وسعة تخزين 8 جيجابايت، مما يضمن عرضًا سلسًا للرسومات، وتسجيلًا دقيقًا للبيانات، وتواصلًا فعالًا مع أجهزة متعددة. تعتمد اللوحة على شاشة TFT LCD مقاس 10.1 بوصة بإضاءة خلفية LED، ودقة عرض 1024×600 بكسل، و262 ألف لون، وسطوع 300 شمعة/م². يدعم نظام اللمس المقاوم رباعي الأسلاك التشغيل الموثوق في البيئات الصناعية القاسية. تتمتع الواجهة الأمامية بمستوى حماية IP65، بينما يوفر الغلاف المصنوع من سبائك الألومنيوم المصبوبة بالفضة مقاومة ممتازة للتداخل الكهرومغناطيسي، مما يضمن أداءً صناعيًا من المستوى الثالث (EMC Level-3). تدعم اللوحة برنامج Mcgs Pro للتكوين، حيث يمكن للمستخدمين تعديل مشاريع واجهة المستخدم الرسومية (HMI) وتنزيلها وتشغيلها عبر الشبكة أو ذاكرة فلاش USB. تعمل واجهات الاتصال المعزولة المتعددة على تبسيط الاتصال بوحدات التحكم المنطقية القابلة للبرمجة (PLC) والعاكسات ومحركات المؤازرة وغيرها من الأجهزة الميدانية.
مواصفات المنتج
تصنيف | غرض | TPC1071Gn |
ميزات المنتج | شاشة الكريستال السائل | شاشة TFT مقاس 10.1 بوصة |
نوع الإضاءة الخلفية | قاد | |
لون العرض | 262 ألف | |
معدل تمييز النقاط | 1024×600 | |
سطوع الشاشة | 300 شمعة/م² | |
شاشة تعمل باللمس | مقاوم رباعي الأسلاك | |
جهد الدخل | 24±20% فولت تيار مستمر | |
عزل الطاقة | مدمج | |
القدرة المقدرة | 9W | |
أداة سبب المكان | معالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز | |
بث مباشر من الداخل | 1 جيجابايت | |
تخزين النظام | 8 جيجابايت | |
مساحة تخزين | 8 جيجابايت | |
ساعة يدوية | مدمج | |
برنامج التكوين | McgsPro | |
واجهة خارجية | واجهة تسلسلية | الطريقة الأولى: COM1(232) COM2(485) COM3(485) COM4(232) الطريقة الثانية: COM1(232) COM4(232) COM9(422) |
عزل المنفذ التسلسلي | مدمج | |
واجهة USB | 2×مضيف | |
منفذ إيثرنت | 2 × 10/100 ميجاهرتز تكيفي | |
الظروف البيئية | درجة حرارة التشغيل | 0 درجة مئوية ~ 50 درجة مئوية |
رطوبة التشغيل | 5%–90% (غير مكثف) | |
درجة حرارة التخزين | -10 درجة مئوية ~ 60 درجة مئوية | |
رطوبة التخزين | 5%–90% (غير مكثف) | |
مواصفات المنتج | مادة الغلاف | سبيكة الألومنيوم المصبوبة |
لون الغلاف | فضي | |
الأبعاد الخارجية | 271 مم × 213 مم | |
فتح الرف | 260 مم × 202 مم | |
الاعتراف بالشهادة | شهادة المنتج | يتوافق مع معايير شهادة CE/FCC |
مستوى الحماية | IP65 (اللوحة الأمامية) | |
التوافق الكهرومغناطيسي | المستوى الصناعي 3 |

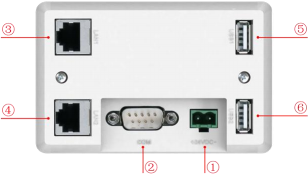

وصف الواجهة
① | مصدر الكهرباء |
|
| - | 1 | 0V |
+ | 2 | تيار مستمر 24 فولت | ||||
② |
منفذ تسلسلي |
|
COM1 | 2 | RS232 RXD | |
3 | RS232 TXD | |||||
5 | أرضي | |||||
COM2 | 7 | RS485+ | ||||
8 | RS485- | |||||
COM3 | 4 | RS485+ | ||||
9 | RS485- | |||||
COM4 | 1 | RS232 RXD | ||||
6 | RS232 TXD | |||||
5 | أرضي | |||||
COM9 | 7 | RXD+ | ||||
8 | RXD- | |||||
4 | TXD+ | |||||
9 | TXD- | |||||
ملاحظة: لا يمكن استخدام com9 في نفس الوقت مع com2 أو com3. | ||||||
③ | نت ماوث
| يسمح منفذ إيثرنت التكيفي بسرعة 10 ميجا/100 ميجا بتحميل أو تنزيل المشاريع، وترقية بيئة التشغيل (يجب أن تكون بيئة تشغيل الشاشة Pro 3.3.2 أو أعلى)، والتواصل مع الأجهزة الأخرى. | ||||
④ | ||||||
ملاحظة: لا يمكن ضبط عناوين IP لمنفذي الشبكة على نفس الشبكة الفرعية. | ||||||
⑤ | منفذ USB رئيسي | يدعم منفذ USB 2.0 تحديث بيئة تشغيل الشاشة اللمسية والمشاريع والنظام عبر محرك أقراص فلاش USB، بالإضافة إلى وظائف استيراد وتصدير البيانات. | ||||
تركيب المنتج
أبعاد المنتج
الأبعاد الخارجية
طريقة التركيب
حجم الفتحة
تركيب الخطافات
زاوية التركيب
صيانة المنتج
1.5.1 بطارية بديلة
موقع البطارية: على لوحة الدائرة داخل منتج TPC. مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت. لإزالة البطارية: انزع الغطاء اللاصق الذي يغطي البطارية، ثم أدر مشبك الطرف الموجب برفق، وستخرج البطارية تلقائيًا.
تركيب البطارية: أولاً، ضع البطارية في قسم مشبك الطرف الموجب؛ ثم اضغط برفق على الطرف الآخر أسفل المشبك البلاستيكي. تأكد من تركيب كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني بشكل صحيح.
أثناء التركيب، تجنب حدوث ماس كهربائي بين طرفي البطارية الموجب والسالب.
قم بإزالة البطارية ثم قم بتركيب البطارية
1.5.2 معايرة اللمس
ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.
معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.
ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.
1.5.3 فيلم ثلاثي الحماية
يمكن لطبقة واقية أن تمنع بشكل فعال الغبار والزيوت والملوثات الأخرى المتولدة أثناء الإنتاج من التأثير على الجلد. مادة TPC عرضة للتآكل، لذلك، عند الضرورة، يمكن استخدام غشاء واقٍ لحمايتها. سنستخدم هذا كمثال توضيحي؛ وسيتم مناقشة النماذج الأخرى لاحقًا. خطوات تطبيق واقي الشاشة متشابهة.
الأدوات المطلوبة: تتضمن TPC غشاءً ثلاثي الحماية (متوفر للشراء من موردي الشاشات)، وقطعة قماش مقاومة للغبار، ومنظف مضاد للكهرباء الساكنة صديق للبيئة، وبكرة.
خطوات التشغيل:
١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.
2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.
3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.
4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.
الاحتياطات:
1) يجب إزالة الغشاء الواقي المُثبّت في المصنع قبل وضع الغشاء الواقي ثلاثي الطبقات. غشاء واقي من مادة البولي إيثيلين تيريفثالات (PET).
2) يُعدّ الغشاء المقاوم للعوامل الجوية مادة استهلاكية. إذا تبيّن أن حوافه متقشرة أو منتفخة، فيجب وضع غشاء جديد.
3) عند استبدال الغشاء الواقي، قم برفعه من الزاوية اليمنى السفلية للوحة الأمامية، مع الحرص على عدم خدش غشاء الإغلاق.
2 تحميل المشروع
الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.
الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.
الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.
الخطوة 4: قم بتوصيل الكمبيوتر و... TPC، وعنوان IP الخاص بالكمبيوتر. مع عنوان IP الخاص بمنفذ LAN الخاص بـ TPC المتصل، قم بتعيينهما على نفس شريحة الشبكة.
الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
