شاشة لمس مدمجة MCGS TPC7011Ew مقاس 7 بوصات، واجهة مستخدم رسومية مدمجة، معالج RISC-V بتردد 800 ميجاهرتز، منافذ تسلسلية متعددة، تصنيف IP65، جهد تشغيل 24 فولت تيار مستمر

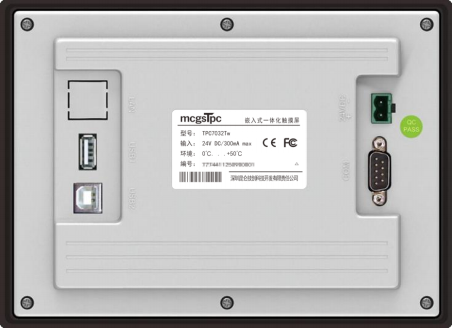

شاشة MCGS TPC7011Ew هي شاشة عرض معلوماتية مدمجة تعمل باللمس، اقتصادية، بحجم 7 بوصات، من سلسلة MCGS E. تعتمد الشاشة على معالج RISC-V C907 متعدد النواة بتردد 800 ميجاهرتز، وشاشة TFT LCD بدقة 1024×600 بكسل، وتقنية لمس مقاومة رباعية الأسلاك. توفر الشاشة اتصالاً ثنائي القناة عبر RS485 وRS232، بالإضافة إلى اتصال RS422 اختياري، ومنفذ USB 2.0 قابل للتبديل بين الأوضاع لنقل الملفات وتنزيل المشاريع. حاصلة على شهادتي CE/FCC، وتتميز بحماية IP65 للوحة الأمامية، ومدخل تيار مستمر 24 فولت. تدعم الشاشة التثبيت المدمج في الخزائن، وهي مناسبة تمامًا لأنظمة إمداد المياه والري والأتمتة الصناعية العامة. يُرجى ملاحظة أن البرنامج الثابت القياسي لا يتضمن برنامج تشغيل لزجاج اللمس السعوي الخارجي USB-PCAP.

أبعاد المنتج

الأبعاد الخارجية

حجم الفتحة

طريقة التركيب

ملاحظة قبل التركيب: يجب أن يكون الطرف الأمامي للمسامير مستويًا تقريبًا مع حافة علاقة الملابس.

تركيب الخطافات

زاوية التركيب

موقع البطارية: على لوحة الدائرة داخل منتج TPC

مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت

إزالة البطارية: قم بإزالة المادة اللاصقة المثبتة فوق البطارية، واسحب مشبك الطرف الموجب برفق، وستخرج البطارية تلقائيًا.

تركيب البطارية: ضع البطارية أولاً في مشبك الطرف الموجب، ثم اضغط برفق على الطرف الآخر لأسفل حتى يستقر أسفل المشبك البلاستيكي. تأكد من تثبيت البطارية بشكل صحيح في كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني.

1.5.1 بطارية بديلة

قم بإزالة البطارية ثم قم بتركيب البطارية

1.5.2 معايرة اللمس

ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.

معايرة نقطة مركز الهدف: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على النقطة المركزية لمؤشر التصويب. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه.

كرر هذا الإجراء حتى تظهر الرسالة "تم قياس إعدادات المعايرة الجديدة".

انقر فوق زر "تأكيد المعايرة" لحفظ البرنامج والخروج منه.

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.

1.5.3 فيلم ثلاثي الحماية

يُمكن لتطبيق طبقة حماية ثلاثية على لوحة TPC أن يمنع بفعالية التلوث والتآكل الناتجين عن الغبار وبقع الزيت وغيرها من المواد المتولدة أثناء الإنتاج. لذا، يُمكن حماية لوحة TPC بطبقة حماية ثلاثية عند الحاجة. يتناول هذا القسم نموذج 1271Gn كمثال؛ وتتشابه خطوات تطبيق الطبقة على نماذج TPC الأخرى.

أدوات التحضير: غشاء حماية ثلاثي متوافق مع TPC (متوفر من خلال قناة شراء TPC)، قطعة قماش خالية من الغبار، منظف مضاد للكهرباء الساكنة وصديق للبيئة، وبكرة.

خطوات التشغيل:

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.

2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.

4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.

الاحتياطات:

1) قبل وضع طبقة الحماية الثلاثية، يجب إزالة طبقة الحماية المصنوعة من مادة PET المثبتة في المصنع.

٢) يُعد غشاء الحماية الثلاثي مادة استهلاكية. في حال اكتشاف أي تقشر أو فقاعات في الحواف، يجب استبداله بغشاء جديد.

3) عند استبدال غشاء الحماية الثلاثي، انزعه من الزاوية السفلية اليمنى للوحة الأمامية.

احرص على عدم خدش الغشاء المغلق.

2 تحميل المشروع

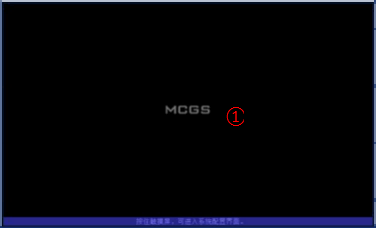

الخطوة 1: قم بتشغيل جهاز TPC باستخدام مصدر طاقة تيار مستمر 24 فولت. بعد التشغيل، ستظهر على الشاشة شريط تقدم مع رسالة "اضغط مطولاً على شاشة اللمس للوصول إلى واجهة تهيئة النظام". انقر على TPC① للدخول إلى واجهة تهيئة بدء التشغيل؛ إذا لم يتم اتخاذ أي إجراء، فسيدخل الجهاز تلقائيًا إلى واجهة التشغيل الهندسي.

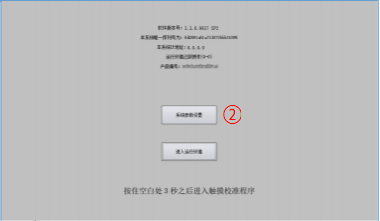

الخطوة 2: انقر فوق زر "معلمات النظام" (②) للوصول إلى واجهة إعدادات نظام TPC.

الخطوة 3: ادخل إلى واجهة إعدادات نظام TPC - USB - واضبط منفذ USB الخاص بجهاز TPC على وضع "المنفذ التابع". ملاحظة: يجب عدم توصيل أي أجهزة بمنفذ USB الرئيسي في هذه المرحلة.

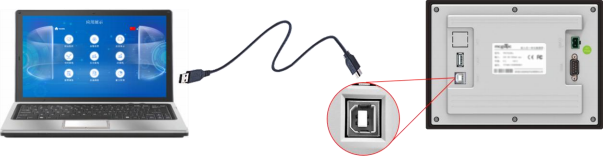

الخطوة الرابعة: قم بتوصيل الكمبيوتر بمنفذ USB الخاص بالشاشة باستخدام كابل USB.

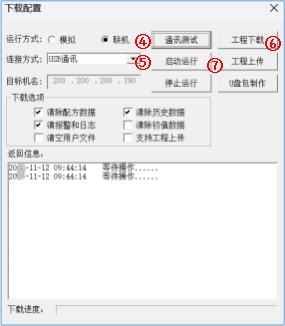

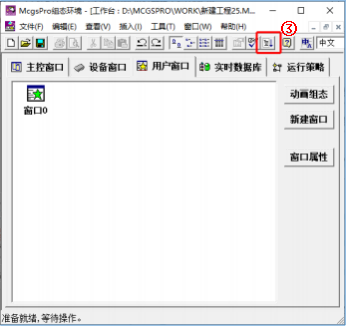

الخطوة 5: افتح مشروع TPC باستخدام McgsPro، ثم انقر على "تنزيل المشروع ③"، وافتح صفحة خصائص تكوين التنزيل، وحدد وضع التشغيل "عبر الإنترنت" ④، واختر طريقة الاتصال "اتصال USB" ⑤، ثم انقر على "تنزيل المشروع ⑥". بمجرد أن يؤكد النظام تنزيل المشروع بنجاح، انقر على "بدء التنفيذ ⑦" أو زر "الدخول إلى بيئة التشغيل" على واجهة TPC لتشغيل المشروع المحمول.
