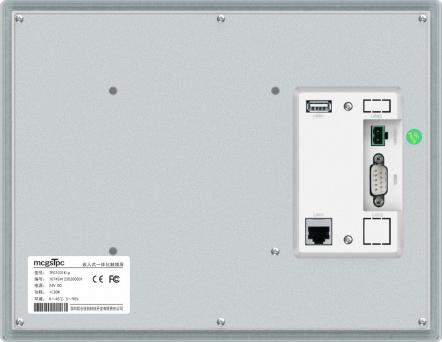

شاشة اللمس الذكية من سلسلة K هي شاشة مصممة بشكل جيد، متوسطة إلى عالية الجودة، من إنتاج شركة كونلون تك. بفضل أدائها المستقر وتكويناتها الوظيفية الغنية، يمكنها تلبية متطلبات التطبيقات المختلفة في مختلف الصناعات وظروف العمل المعقدة في المواقع.
رقم الصنف :
TPC1031Kipالطلب (الحد الأدنى للكمية) :
50قسط :
Paypal\TT\Western Unionمنشأ المنتج :
Guangdong, Chinaوزن :
1KGتولي سلسلة K أهمية بالغة لسهولة الاستخدام، وهي مزودة بواجهة مستخدم متكاملة. تأتي طرازاتها الرئيسية بشاشة عرض بدقة 800×480 بكسل، بينما تأتي الطرازات ذات الشاشة 10 بوصات بدقة 1024×600 بكسل. أما من حيث المواصفات التقنية، فتتوفر بخيارين من ذاكرة الوصول العشوائي: 128 ميجابايت أو 256 ميجابايت، بالإضافة إلى سعات تخزين فلاش مختلفة: 512 ميجابايت أو 8 جيجابايت. كما أنها مزودة بأنواع متعددة من واجهات الاستخدام الصناعية.
مواصفات المنتج
تصنيف | غرض | TPC1031Kip |
خصائص المنتج | شاشة LCD | شاشة TFT مقاس 10.1 بوصة |
نوع الإضاءة الخلفية | قاد | |
لون العرض | 262 ألف | |
دقة | 1024 × 600 | |
سطوع الشاشة | 300 سي دي/㎡ | |
لمسات | نوع المقاومة ذو الأربعة أسلاك | |
جهد الدخل | 24 ± 20% VDC | |
عزل الطاقة | يدعم | |
القدرة المقدرة | 6W | |
المعالج | معالج Cortex-A7 متعدد النواة بتردد 800 ميجاهرتز | |
ذاكرة | 256 ميجابايت | |
تخزين النظام | 512 ميجابايت | |
مساحة تخزين | 512 ميجابايت | |
ساعة يدوية | مدمج | |
برنامج التكوين | McgsPro 3.3.6.6354 SP1.3 والإصدارات الأحدث | |
واجهة خارجية | واجهة تسلسلية | الوضع 1: COM1(232) COM2(485) COM3(485) الوضع 2: COM1(232) COM2(485) COM3(422) الوضع 3: COM1(232) COM9(422) |
عزل المنفذ التسلسلي | يدعم | |
واجهة USB | مضيف واحد | |
منفذ إيثرنت | 1 × 10/100 ميجاهرتز قابل للتكيف | |
الظروف البيئية | درجات حرارة التشغيل | 0 درجة مئوية ~ 45 درجة مئوية |
رطوبة التشغيل | 5%~90% (بدون تكثيف) | |
درجة حرارة التخزين | -10 درجة مئوية ~ 60 درجة مئوية | |
رطوبة التخزين | 5%~90% (بدون تكثيف) | |
مواصفات المنتج | مادة الغلاف | لوحة من الألومنيوم المصبوب |
لون الغلاف | أبيض صناعي | |
بُعد المظهر | 271 مم × 213 مم | |
فتح الخزانة | 260 مم × 202 مم | |
عرض الأبعاد | 223 مم × 126 مم | |
شهادة | شهادة المنتج | يتوافق مع معايير شهادة CE/FCC |
درجة الحماية | IP65 (اللوحة الأمامية) | |
التوافق الكهرومغناطيسي | الدرجة الصناعية الثالثة |
*

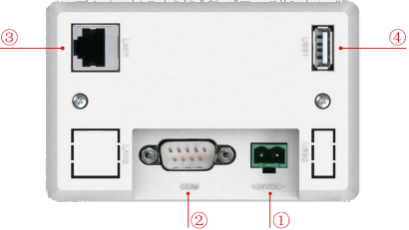

وصف الواجهة
① | مزود الطاقة | | - + | - | واحد | 0V | ||
+ | اثنين | تيار مستمر 24 فولت | ||||||
② |
منفذ تسلسلي | |
COM1 | اثنين | RS232 RXD | |||
ثلاثة | RS232 TXD | |||||||
خمسة | أرضي | |||||||
COM2 | سبعة | RS485+ | ||||||
ثمانية | RS485- | |||||||
COM3 | RS485 | RS422 | ||||||
واحد | معلق | واحد | RXD+ | |||||
ستة | معلق | ستة | RXD- | |||||
أربعة | RS485+ | أربعة | TXD+ | |||||
تسعة | RS485- | تسعة | TXD- | |||||
COM9 | سبعة | RXD+ | ||||||
ثمانية | RXD- | |||||||
أربعة | TXD+ | |||||||
تسعة | TXD- | |||||||
ملاحظة: يمكن استخدام منفذ COM3 كـ 485 أو 422 وفقًا لأنماط التوصيل المختلفة، ولا يمكن استخدامهما في الوقت نفسه؛ وبالمثل، لا يمكن استخدام منافذ COM9 وCOM2 وCOM3 في الوقت نفسه. | ||||||||
③ | منفذ الإنترنت | منفذ شبكة تكيفي بسرعة 10/100 ميجابت في الثانية، والذي يمكنه تحميل أو تنزيل المشاريع، وترقية بيئة التشغيل (يجب أن تكون بيئة تشغيل الشاشة Pro3.3.2 أو أحدث)، بالإضافة إلى التواصل مع الأجهزة الأخرى | ||||||
④ | منفذ USB رئيسي | يدعم منفذ USB 2.0 تحديث بيئة تشغيل شاشة اللمس، والهندسة، والنظام، واستيراد وتصدير البيانات، ووظائف أخرى عبر ذاكرة فلاش USB. | ||||||
تركيب المنتج

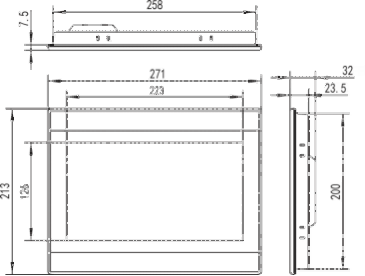

أبعاد المنتج
الأبعاد الخارجية
حجم الفتحة

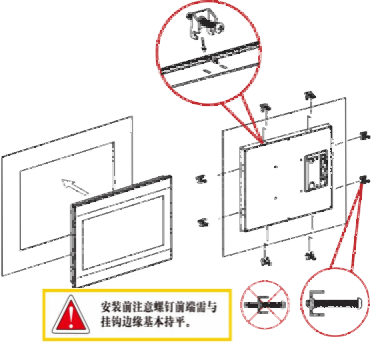

طريقة التركيب
تركيب الخطافات
زاوية التركيب
صيانة المنتج

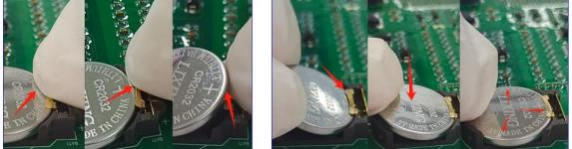

1.5.1 بطارية بديلة
موقع البطارية: TPC على لوحة الدائرة داخل المنتج
مواصفات البطارية: بطاريات ليثيوم CR2032 3 فولت
لإزالة البطارية: قم بإزالة المادة اللاصقة الموجودة أعلى البطارية، وحرك الطرف الموجب برفق إلى موضع البطارية، وستخرج البطارية تلقائيًا.
تركيب البطارية: أولاً، ضع البطارية في مشبك الطرف الموجب، ثم اضغط برفق على الطرف الآخر أسفل المشبك البلاستيكي. تأكد من إدخال كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني بشكل صحيح.
عند التركيب، يرجى توخي الحذر لتجنب حدوث ماس كهربائي بين طرفي البطارية الموجب والسالب.
قم بإزالة البطارية ثم قم بتركيب البطارية
1.5.2 معايرة اللمس
ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.
معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.

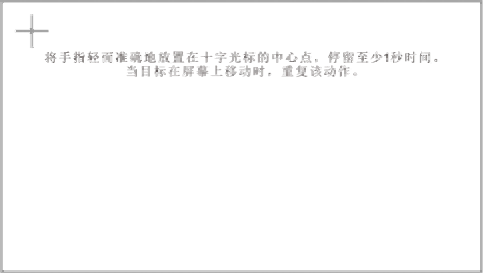

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.
1.5.3 فيلم ثلاثي الحماية
يمكن لطبقة واقية أن تمنع بشكل فعال الغبار والزيوت والملوثات الأخرى المتولدة أثناء الإنتاج من التأثير على الجلد. مادة TPC عرضة للتآكل، لذلك، عند الضرورة، يمكن استخدام غشاء واقٍ لحمايتها. سنستخدم هذا كمثال توضيحي؛ وسيتم مناقشة النماذج الأخرى لاحقًا. خطوات تطبيق واقي الشاشة متشابهة.
الأدوات المطلوبة: تتضمن TPC غشاءً ثلاثي الحماية (متوفر للشراء من موردي الشاشات)، وقطعة قماش مقاومة للغبار، ومنظف مضاد للكهرباء الساكنة صديق للبيئة، وبكرة.
خطوات التشغيل:

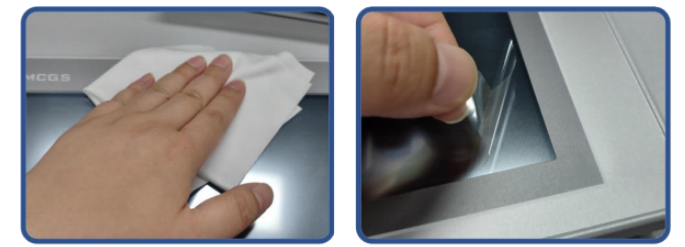

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.
2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

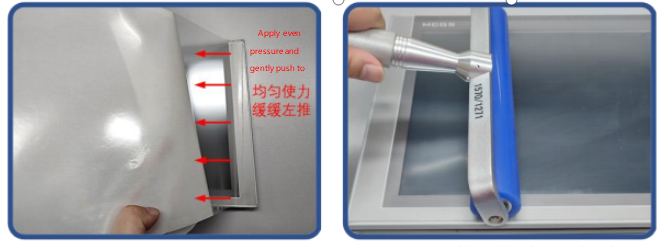

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.
4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.
الاحتياطات:
1) يجب إزالة الغشاء الواقي المُثبّت في المصنع قبل وضع الغشاء الواقي ثلاثي الطبقات. غشاء واقي من مادة البولي إيثيلين تيريفثالات (PET).
2) يُعدّ الغشاء المقاوم للعوامل الجوية مادة استهلاكية. إذا تبيّن أن حوافه متقشرة أو منتفخة، فيجب وضع غشاء جديد.
3) عند استبدال الغشاء الواقي، قم برفعه من الزاوية اليمنى السفلية للوحة الأمامية، مع الحرص على عدم خدش غشاء الإغلاق.
2 تحميل المشروع
الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.

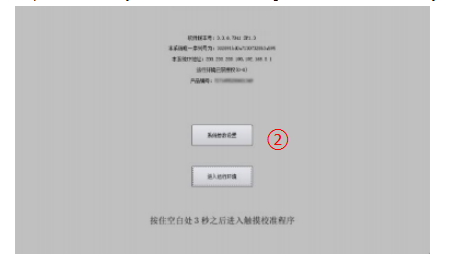

الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.

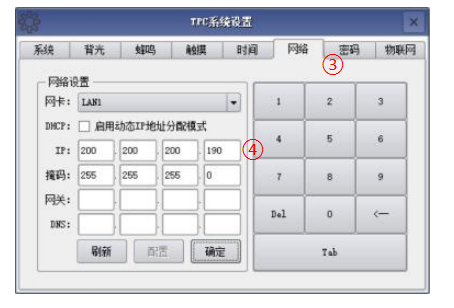

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.

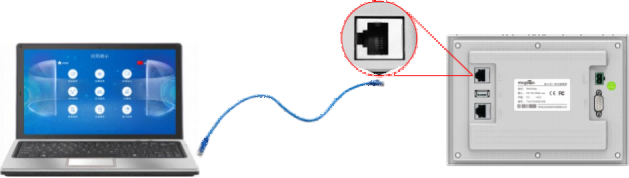

الخطوة 4: قم بتوصيل الكمبيوتر و... TPC، وعنوان IP الخاص بالكمبيوتر. مع عنوان IP الخاص بمنفذ LAN الخاص بـ TPC المتصل، قم بتعيينهما على نفس شريحة الشبكة.

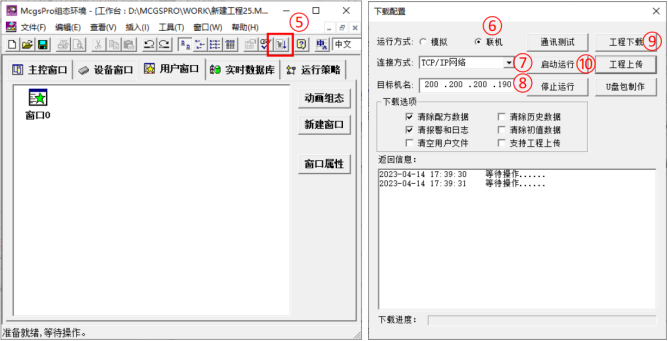

الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
