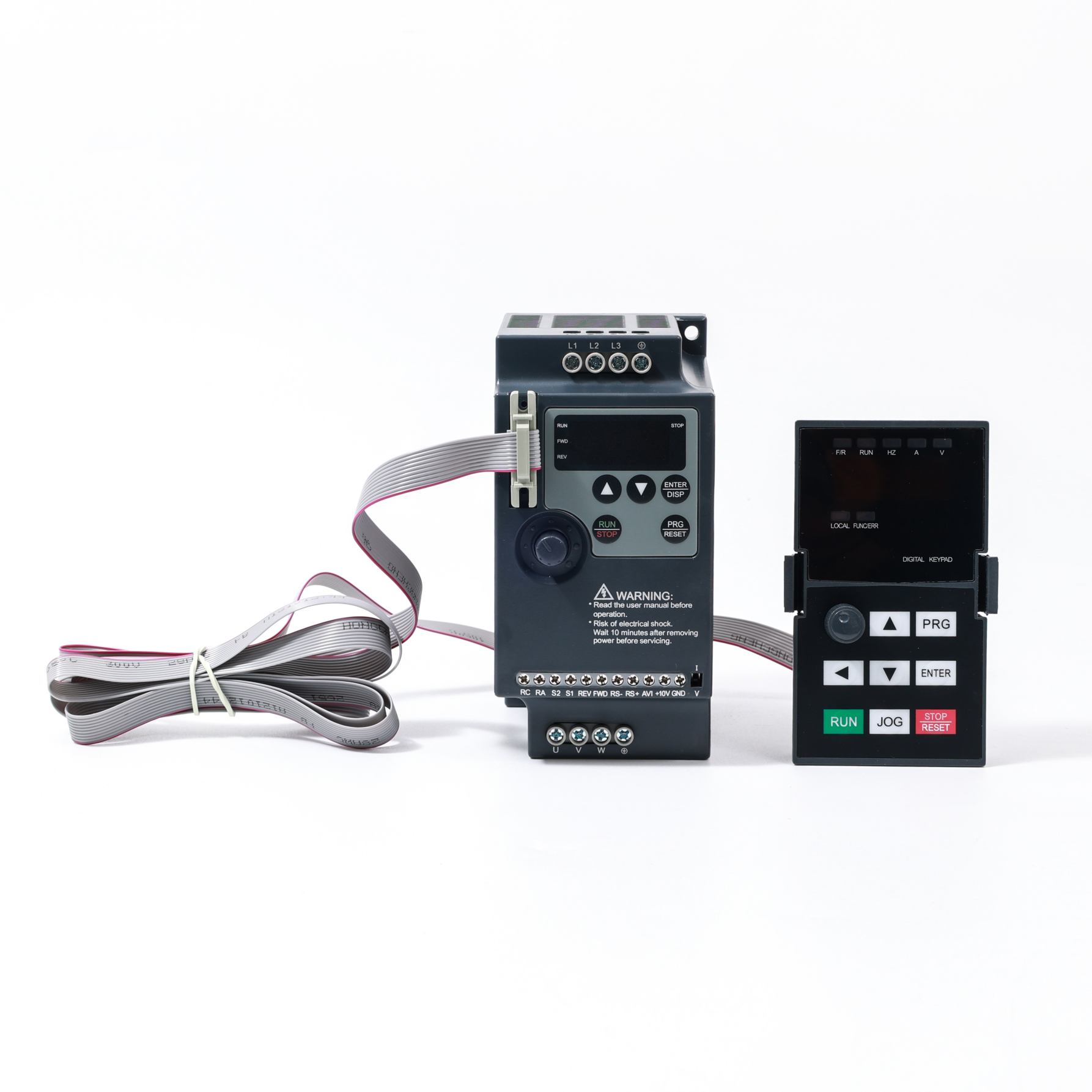

سلسلة NZ100 عبارة عن محرك تردد متغير صغير الحجم واقتصادي يدعم بروتوكول MODBUS RS485، والتحكم في التردد/الجهد، ونظام PID مدمج. مثالي للتحكم في سرعة المحركات الصناعية مع سهولة التركيب على سكة DIN.
رقم الصنف :
NZ100الطلب (الحد الأدنى للكمية) :
20قسط :
Paypal/TT/Western Unionمنشأ المنتج :
Shanghai, Chinaلون :
Blackمهلة :
18-30 daysوزن :
Maximum 1kgتتميز سلسلة NZ100 بحجمها الصغير وتكلفتها المنخفضة، بالإضافة إلى منافذ خارجية لتسهيل عملية التوصيل. وهي سهلة التركيب ويمكن تثبيتها على قضبان (للأجهزة التي تقل قدرتها عن 5.5 كيلوواط)، مع توفير منفذ MODBUS عبر RS485. كما أنها مزودة بخاصية التحكم في الجهد/التردد (V/F) ووحدة تحكم PID مدمجة. صُممت هذه السلسلة خصيصًا للمعدات الصناعية، وتتميز بثباتها العالي، حيث تتمتع بتصنيف IP20.
ميزات المنتج
380 فولت 0.75 كيلو واط - 160 كيلو واط
المواصفات الفنية
| مزود الطاقة | الجهد المقنن، التردد | تيار متردد أحادي الطور/ثلاثي الأطوار 220 فولت/380 فولت 50/60 هرتز |
| نطاق الجهد | 220 فولت: 170~240 فولت، 380 فولت: 330~440 فولت | |
| الناتج | نطاق الجهد | 220 فولت: 0~220 فولت 380 فولت: 0~380 فولت |
| نطاق التردد | 0.10~400.00 هرتز | |
| طريقة التحكم | التحكم في الجهد/التردد | |
| دواعي الاستعمال | حالة التشغيل/تعريف الإنذار/التوجيه التفاعلي: ضبط التردد، تردد/تيار الخرج، جهد ناقل التيار المستمر، وما إلى ذلك. | |
| السيطرة على التكهنات | نطاق تردد الإخراج | 0.10 هرتز ~ 400.00 هرتز |
| دقة ضبط التردد | المدخل الرقمي: 0.10 هرتز، المدخل التناظري: 0.1% من أقصى تردد للإخراج | |
| دقة تردد الخرج | 0.01 هرتز | |
| التحكم في V/F | ضبط منحنى V/F لتلبية متطلبات الأحمال المختلفة. | |
| تعزيز عزم الدوران | زيادة تلقائية: زيادة عزم الدوران تلقائيًا حسب حالة التحميل؛ زيادة يدوية: تمكين ضبط عزم الدوران المرفوع من 0.0 إلى 20.0%. | |
| طرفية إدخال متعددة الوظائف | أربعة منافذ إدخال متعددة الوظائف، تتيح وظائف تشمل التحكم في السرعة بثمانية أقسام، وتشغيل البرامج، ومفتاح سرعة التسارع/التباطؤ بأربعة أقسام، ووظيفة الصعود/الهبوط، ووظيفة التوقف الطارئ، وغيرها من الوظائف. | |
| طرفية إخراج متعددة الوظائف | 1. منافذ إخراج متعددة الوظائف لعرض معلومات التشغيل، والسرعة الصفرية، والشذوذ الخارجي، وتشغيل البرنامج، وغيرها من المعلومات والتحذيرات. | |
| ضبط وقت التسارع/التباطؤ | يمكن ضبط وقت التسارع/التباطؤ بشكل فردي من 0 إلى 999.9 ثانية. | |
| وظائف أخرى | التحكم PID | تحكم PID مدمج |
| RS485 | وظيفة الاتصال القياسية RS485 (MODBUS) | |
| ضبط التردد | المدخل التناظري: 0 ~ 10 فولت، 4 ~ 20 مللي أمبير المدخلات الرقمية: لوحة التشغيل أو RS485 أو لأعلى/لأسفل. ملاحظة: يمكن استخدام أطراف AVI لتحديد مدخل الجهد التناظري (AV) ومدخل التيار التناظري (AI) من خلال المفتاح J2. | |
| متعدد السرعات | أربعة منافذ إدخال متعددة الوظائف، ويمكن ضبط سرعة 15 قسمًا | |
| تنظيم الجهد الكهربائي | يمكن تحديد وظيفة تنظيم الجهد التلقائي | |
| عداد | مجموعتان مدمجتان من العدادات | |
| وظيفة الحماية/التحذير | التحميل الزائد | 150%، 60 ثانية (عزم دوران ثابت) |
| زيادة الجهد | يمكن ضبط الحماية من زيادة الجهد. | |
| انخفاض الجهد | يمكن ضبط الحماية من انخفاض الجهد | |
| وسائل حماية أخرى | قصر الدائرة الكهربائية في المخرج، والتيار الزائد، وقفل المعلمات، وما إلى ذلك. | |
| بيئة | درجة الحرارة المحيطة | من -10 درجة مئوية إلى 40 درجة مئوية (بدون تجمد) |
| الرطوبة المحيطة | الحد الأقصى 95% (بدون تكثيف) | |
| ارتفاع | أقل من 1000 متر | |
| اهتزاز | 0.5G كحد أقصى | |
| بناء | وضع التبريد | التبريد بالهواء القسري |
| هيكل وقائي | IP 20 | |
| تثبيت | تركيب على الحائط أو تركيب قياسي على سكة 35 مم (≤5.5 كيلو واط) | |
تحديد
| (نموذج) | تيار الإدخال (أمبير) | القدرة الناتجة (كيلوواط) | السعة (كيلو فولت أمبير) | تيار الخرج (أمبير) | قدرة التحميل الزائد (60 ثانية) (أ) | مزود بمحرك (كيلوواط) |
| جهد الإدخال: تيار متردد أحادي الطور 220 فولت ± 15% | ||||||
| NZ100-0R4G-2 | 5.4 | 0.4 | 1 | 2.5 | 3.75 | 0.4 |
| NZ100-0R75G-2 | 8.2 | 0.75 | 2 | 5 | 7.5 | 0.75 |
| NZ100-1R5G-2 | 14 | 1.5 | 2.8 | 7 | 10.5 | 1.5 |
| NZ100-2R2G-2 | 23 | 2.2 | 4.5 | 11 | 16.5 | 2.2 |
| جهد الإدخال: 380 فولت تيار متردد ثلاثي الأطوار ±15% | ||||||
| NZ100-0R75G-4 | 3.4 | 0.75 | 2.2 | 2.7 | 4.05 | 0.75 |
| NZ100-1R5G-4 | 5 | 1.5 | 3.2 | 4 | 6 | 1.5 |
| NZ100-2R2G-4 | 5.8 | 2.2 | 4 | 5 | 7.5 | 2.2 |
| NZ100-3R7G/5R5P-4 | 10.7 | 3.7 | 6.8 | 8.6 | 12.9 | 3.7 |
| NZ100-5R5G/7R5P-4 | 14.6 | 5.5 | 10 | 12.5 | 18.75 | 5.5 |
| NZ100-7R5G/11P-4 | 20 | 7.5 | 11.2 | 17.5 | 26.25 | 7.5 |
| NZ100-11G/15P-4 | 26 | 11 | 17 | 24 | 36 | 11 |
| NZ100-15G/18P-4 | 35 | 15 | 26 | 33 | 49.5 | 15 |
| NZ100-18G/22P-4 | 38 | 18.5 | 32 | 40 | 60 | 18.5 |
| NZ100-22G/30P-4 | 46 | 22 | 37 | 47 | 70.5 | 22 |
| NZ100-30G/37P-4 | 62 | 30 | 52 | 65 | 97.5 | 30 |
| NZ100-37G/45P-4 | 76 | 37 | 64 | 80 | 120 | 37 |
| NZ100-45G/55P-4 | 90 | 45 | 72 | 90 | 135 | 45 |
| NZ100-55G/75P-4 | 105 | 55 | 84 | 110 | 165 | 55 |
| NZ100-75G/90P-4 | 140 | 75 | 115 | 152 | 228 | 75 |
| NZ100-90G/110P-4 | 160 | 90 | 135 | 176 | 264 | 90 |
| NZ100-110G/132P-4 | 210 | 110 | 160 | 210 | 315 | 110 |
| NZ100-132G/160P-4 | 240 | 132 | 193 | 255 | 382.5 | 132 |
| NZ100-160G/185P-4 | 290 | 160 | 230 | 305 | 457.5 | 160 |

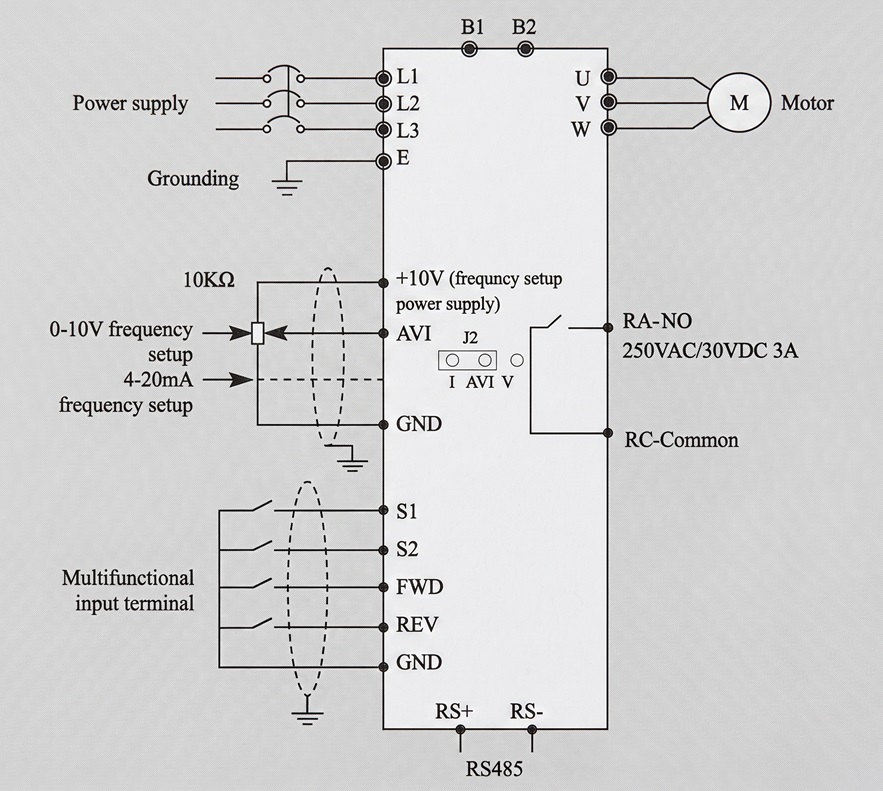

مخطط الأسلاك النموذجي
عند استخدام مصدر طاقة أحادي الطور، يرجى الوصول من طرفي التوصيل L1 و L2
ملاحظة: يمكن استخدام أطراف AVI لتحديد مدخل جهد تناظري (0-10 فولت) ومدخل تيار تناظري (4-20 مللي أمبير) من خلال المفتاح J2.

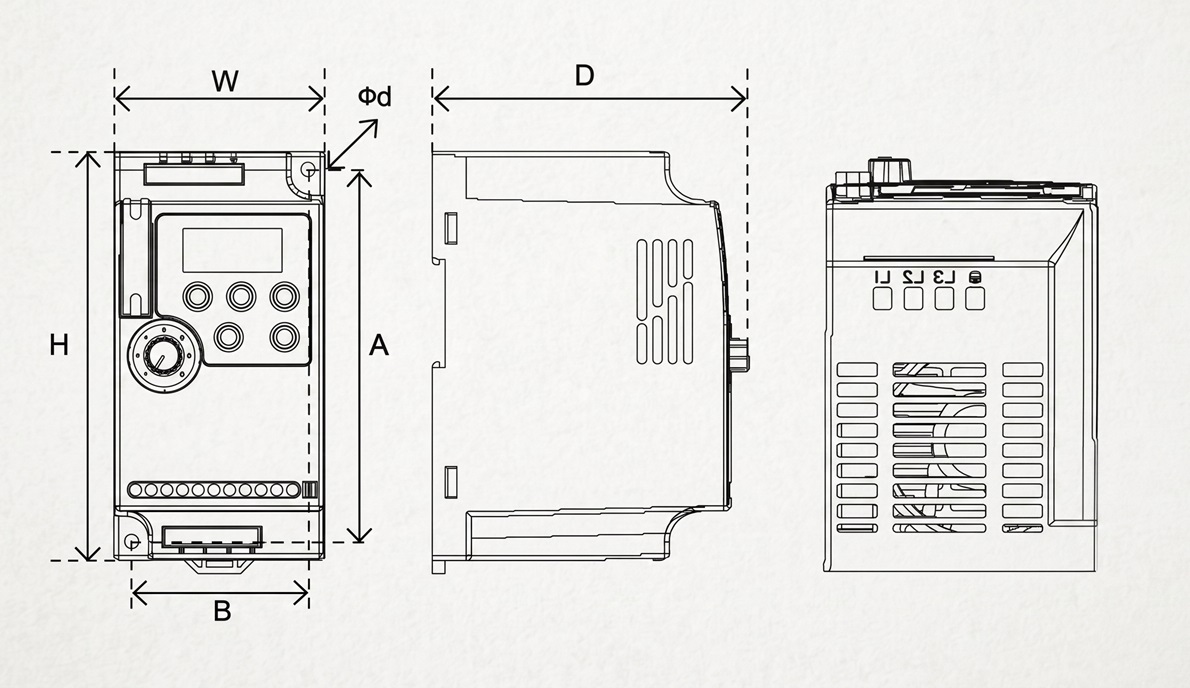

الأبعاد
| نموذج | W | H | D | A | B | Φd |
|---|---|---|---|---|---|---|
| NZ100-0R4G-2 NZ100-1R5G-2 | 68 | 132 | 102 | 120 | 57 | 4.5 |
| NZ100-2R2G-2 | — | — | — | — | — | — |
| NZ100-0R75G-4 NZ100-2R2G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ100-3R7G/5R5P-4 NZ100-5R5G/7R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| NZ100-7R5G/11P-4 NZ100-11G/15P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
| NZ100-15G/18P-4 NZ100-22G/30P-4 | 151 | 332 | 165.5 | 318 | 137 | 7 |
| NZ100-30G/37P-4 NZ100-37G/45P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
| NZ100-45G/55P-4 NZ100-55G/75P-4 | 300 | 455 | 240 | 440 | 200 | 4.5 |
| NZ100-75G/90P-4 NZ100-110G/132P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
| NZ100-132G/160P-4 NZ100-160G/185P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
