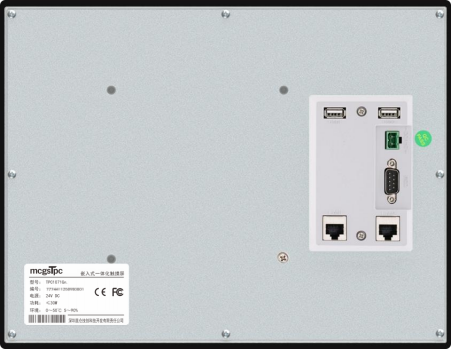

يُعدّ جهاز MCGS TPC1071Gi واجهة مستخدم صناعية متكاملة ومدمجة عالية الأداء من سلسلة G، طورتها شركة كونلون تكنولوجي. يعمل الجهاز بمعالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز، مزودًا بذاكرة وصول عشوائي (RAM) سعة 1 جيجابايت وذاكرة فلاش سعة 8 جيجابايت، مما يضمن تشغيلًا مستقرًا لمشاريع أتمتة المصانع.
تتميز هذه الشاشة اللمسية TFT مقاس 10.1 بوصة بدقة 1024×600 بكسل، وسطوع 300 شمعة/م²، وتقنية لمس مقاومة رباعية الأسلاك. وهي مزودة بمنفذ إيثرنت تكيفي أحادي القناة بسرعة 10/100 ميجابت في الثانية، ومنافذ تسلسلية معزولة متعددة RS232/RS485/RS422، ومنفذ USB 2.0 واحد.
متوافق تمامًا مع برنامج McgsPro، ويمكن للمستخدمين تنزيل المشروع عبر الشبكة أو ذاكرة فلاش USB. هيكل من سبائك الألومنيوم المصبوب، حماية أمامية IP65، حاصل على اعتماد CE/FCC، درجة حرارة التشغيل من 0 إلى 50 درجة مئوية. مثالي لتوصيل وحدات التحكم المنطقية القابلة للبرمجة (PLC)، ومحولات التردد، ومحركات المؤازرة لأتمتة مختلف الآلات.
رقم الصنف :
TPC1071Giالطلب (الحد الأدنى للكمية) :
50قسط :
Paypal\TT\Western Unionمنشأ المنتج :
Shanghai, Chinaوزن :
3KGشاشة اللمس الذكية المدمجة MCGS TPC1071Gi من سلسلة Kunlun G، مصممة لتناسب مختلف سيناريوهات الأتمتة الصناعية. مزودة بمعالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز، وذاكرة داخلية سعة 1 جيجابايت، وذاكرة فلاش سعة 8 جيجابايت، تدعم الشاشة عرضًا سلسًا، وتسجيل البيانات، والتواصل مع أجهزة متعددة.
شاشة TFT LCD بإضاءة خلفية LED مقاس 10.1 بوصة، بدقة 1024×600 بكسل، و262 ألف لون، وسطوع 300 شمعة/م². تضمن خاصية اللمس المقاوم رباعي الأسلاك تشغيلًا موثوقًا في بيئات العمل القاسية. هيكل من سبائك الألومنيوم المصبوب باللون الفضي، ولوحة أمامية مقاومة للغبار ورذاذ الماء بمعيار IP65، وأداء EMC صناعي من المستوى 3، وحاصلة على شهادتي CE وFCC.
يدعم برنامج McgsPro لتكوين النظام. يمكن للمشغلين تحميل/تنزيل المشاريع، وترقية بيئة التشغيل عبر الإيثرنت أو قرص USB. تدعم واجهات تسلسلية معزولة متعددة اتصالات RS232 وRS485 وRS422 لتوصيل وحدات التحكم المنطقية القابلة للبرمجة (PLC) ومحركات التردد المتغيرة (VFD) ومحركات المؤازرة وغيرها من المعدات الميدانية. تركيب على لوحة التثبيت في الفتحات القياسية للخزائن.
مواصفات المنتج
تصنيف | غرض | TPC1071Gi
|
ميزات المنتج | شاشة LCD | شاشة TFT مقاس 10.1 بوصة |
نوع الإضاءة الخلفية | قاد | |
لون العرض | 262 ألف | |
نسبة الدقة | 1024×600 | |
سطوع الشاشة | 300 شمعة/م² | |
لمسات | النوع المقاوم من الدرجة الرابعة | |
جهد الدخل | 24±20% فولت تيار مستمر | |
عزل الطاقة | مدمج | |
معدل الطاقة | 9W | |
المعالج | معالج Cortex-A53 رباعي النواة، بسرعة 1 جيجاهرتز | |
مساحة تخزين داخلية | 1 جيجابايت | |
ذاكرة فلاش | 8 جيجابايت | |
تخزين البيانات | 8 جيجابايت | |
ساعة الأجهزة | مدمج | |
برنامج تهيئة النظام بضائع | McgsPro | |
واجهة طرفية | واجهة تسلسلية | الطريقة الأولى: COM1 (232)، COM2 (485)، COM3 (485)، COM4 (232) الطريقة الثانية: COM1 (232)، COM4 (232)، COM9 (422) |
عزل المنفذ التسلسلي | مدمج | |
منفذ USB | مضيف واحد | |
منفذ إيثرنت | 1 × 10/100 متر تكيفي | |
الظروف المحيطة | درجة حرارة التشغيل | 0 درجة مئوية ~ 50 درجة مئوية |
رطوبة العمل | 5%–90% (بدون تكثف) | |
درجة حرارة التخزين | -10 درجة مئوية ~ 60 درجة مئوية | |
رطوبة التخزين | 5%–90% (بدون تكثف) | |
حجم المنتج | مادة الهيكل | سبيكة الألومنيوم المصبوب |
لون العلبة | فضي | |
الأبعاد الخارجية | 271 مم × 213 مم | |
فتح الرف | 260 مم × 202 مم | |
تصديق | شهادة المنتج | يتوافق مع معايير شهادة CE/FCC |
مستويات الحماية | IP65 (اللوحة الأمامية) | |
الكهرومغناطيسية التوافق | المستوى الصناعي 3 |

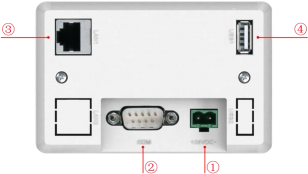

وصف الواجهة
① | مصدر الكهرباء |
|
| - | 1 | 0V |
+ | 2 | تيار مستمر 24 فولت | ||||
② |
منفذ تسلسلي |
|
COM1 | 2 | RS232 RXD | |
3 | RS232 TXD | |||||
5 | أرضي | |||||
COM2 | 7 | RS485+ | ||||
8 | RS485- | |||||
COM3 | 4 | RS485+ | ||||
9 | RS485- | |||||
COM4 | 1 | RS232 RXD | ||||
6 | RS232 TXD | |||||
5 | أرضي | |||||
COM9 | 7 | RXD+ | ||||
8 | RXD- | |||||
4 | TXD+ | |||||
9 | TXD- | |||||
ملاحظة: لا يمكن استخدام com9 في نفس الوقت مع com2 أو com3. | ||||||
| نت ماوث
| يسمح منفذ إيثرنت التكيفي بسرعة 10 ميجا/100 ميجا بتحميل أو تنزيل المشاريع، وترقية بيئة التشغيل (يجب أن تكون بيئة تشغيل الشاشة Pro 3.3.2 أو أعلى)، والتواصل مع الأجهزة الأخرى.
| ||||
③ | ||||||
④ | منفذ USB المضيف | يدعم منفذ USB 2.0 تحديث بيئة تشغيل الشاشة اللمسية والمشاريع والنظام عبر محرك أقراص فلاش USB، بالإضافة إلى وظائف استيراد وتصدير البيانات. | ||||
تركيب المنتج

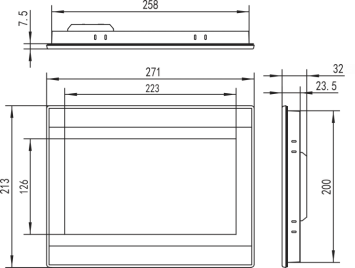

أبعاد المنتج
الأبعاد الخارجية
طريقة التركيب
حجم الفتحة
تركيب الخطافات
زاوية التركيب
صيانة المنتج
1.5.1 بطارية بديلة
موقع البطارية: على لوحة الدائرة داخل منتج TPC.
مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت
فك البطارية: قم بإزالة الشريط اللاصق الذي يثبت البطارية؛ ادفع الطرف الموجب برفق لفصل البطارية، وستخرج البطارية تلقائيًا.
تركيب البطارية: أولاً، أدخل البطارية في مشبك الطرف الموجب؛ ثم اضغط برفق على الطرف الآخر مقابل المشبك البلاستيكي. تأكد من تثبيت كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني بإحكام في مكانها.
أثناء التركيب، يرجى الحرص على تجنب حدوث ماس كهربائي بين الأطراف الموجبة والسالبة للبطارية.
قم بإزالة البطارية ثم قم بتركيب البطارية
1.5.2 معايرة اللمس
ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.
معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.
ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.
1.5.3 فيلم ثلاثي الحماية
يُمكن لتطبيق طبقة واقية مقاومة للرطوبة والغبار والتآكل على هيكل TPC أن يمنع بشكل فعال التآكل الناتج عن الغبار وتلوث الزيت والملوثات الأخرى المتولدة أثناء الإنتاج؛ لذا، يُمكن استخدام هذه الطبقة الواقية لحماية هيكل TPC عند الضرورة. يستخدم هذا المقال نموذج 1271Gn كمثال توضيحي؛ وتتشابه عملية تطبيق الطبقة الواقية على نماذج TPC الأخرى.
الأدوات المطلوبة: غشاء واقٍ متوافق مع معيار IP (متوفر من خلال موردي الشاشات)، قطعة قماش مقاومة للغبار، منظف صديق للبيئة مضاد للكهرباء الساكنة، وبكرة.
خطوات التشغيل:
١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.
2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.
3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.
4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.
الأمور التي تحتاج إلى اهتمام:
1) قبل وضع غشاء الحماية IP67/3A، يجب إزالة غشاء الحماية PET المقدم من المصنع.
2) الفيلم المقاوم للعوامل الجوية هو مادة استهلاكية؛ إذا لاحظت أن الحواف ترتفع أو تنتفخ، فستحتاج إلى إعادة وضع فيلم جديد.
3) عند استبدال الغشاء المقاوم للماء، ارفع الغشاء المقاوم للماء من الزاوية اليمنى السفلية للوحة الأمامية؛ احرص على عدم خدش غشاء اللاصق المانع للتسرب.
2 تحميل المشروع
الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.
الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.
الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.
الخطوة 4: قم بتوصيل الكمبيوتر و... TPC، وعنوان IP الخاص بالكمبيوتر. مع عنوان IP الخاص بمنفذ LAN الخاص بـ TPC المتصل، قم بتعيينهما على نفس شريحة الشبكة.
الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
