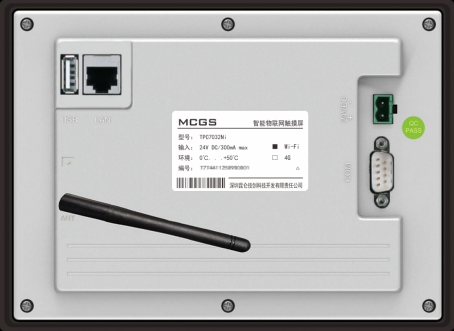

شاشة لمس صناعية TPC7032Ni مقاس 7 بوصات من نوع MCGS IoT HMI مع إمكانية التشغيل عن بُعد عبر شبكة الجيل الرابع (4G) وشبكة Wi-Fi
صُممت شاشة MCGS TPC7032Ni خصيصًا لأتمتة العمليات الصناعية، وهي شاشة عرض تفاعلية تعمل باللمس المقاوم مقاس 7 بوصات، وتدعم تقنية إنترنت الأشياء، وتعمل ببرنامج McgsPro لتكوين النظام. تتميز الشاشة بمنافذ تسلسلية متعددة من نوع RS232/RS485/RS422، بالإضافة إلى خيار الاتصال بشبكة Wi-Fi/4G للتحكم عن بُعد عبر السحابة. وبفضل نطاق درجة حرارة التشغيل الواسع وحماية اللوحة الأمامية بمعيار IP65، توفر الشاشة أداءً مستقرًا للتحكم في تطبيقات الخزائن الداخلية.
رقم الصنف :
TPC7032Niالطلب (الحد الأدنى للكمية) :
50قسط :
Paypal\TT\Western Unionمنشأ المنتج :
Shanghai, Chinaوزن :
3KGشاشة MCGS TPC7032Ni هي شاشة لمس صناعية من سلسلة N مقاس 7 بوصات، مصممة خصيصًا لمشاريع الأتمتة الصناعية. تعمل الشاشة بمعالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز، وتأتي مزودة بذاكرة وصول عشوائي (RAM) سعتها 256 ميجابايت وذاكرة تخزين فلاش سعتها 512 ميجابايت، بالإضافة إلى برنامج McgsPro مثبت مسبقًا.
تدعم واجهة المستخدم الرسومية هذه لإنترنت الأشياء الاتصال بشبكة Wi-Fi أو شبكة الجيل الرابع (خيار واحد في كل مرة) لتحقيق مراقبة الأجهزة وصيانتها عن بُعد، بالإضافة إلى تنزيل المشاريع عبر منصة MCGS السحابية لإنترنت الأشياء. وهي مزودة بواجهات تسلسلية معزولة متعددة، تشمل RS232 وRS485 وRS422، بالإضافة إلى منفذ إيثرنت بسرعة 10/100 ميجابت في الثانية ومنفذ USB، مما يتيح توصيلها بوحدات التحكم المنطقية القابلة للبرمجة (PLC) وأجهزة الاستشعار ومختلف الأجهزة الصناعية الميدانية.
تتميز اللوحة الأمامية بتصنيف حماية IP65 ضد دخول الماء والغبار، مما يجعلها مناسبة للتركيب داخل الخزائن في بيئات ورش العمل القاسية. تعمل بجهد 24 فولت تيار مستمر، وتتميز بنطاق واسع لدرجة حرارة التشغيل من 0 إلى 45 درجة مئوية، وحاصلة على شهادة CE/FCC، وتتوافق مع معيار التوافق الكهرومغناطيسي من الدرجة الصناعية 3. مثالية لأتمتة المصانع، ومعالجة المياه، وآلات التعبئة والتغليف، وأنظمة التحكم الذكية بالمعدات.
مواصفات المنتج
| تصنيف | غرض | TPC7032Ni |
| ميزات المنتج | شاشة LCD | شاشة TFT مقاس 7 بوصات |
| نوع الإضاءة الخلفية | قاد | |
| ألوان العرض | 262 ألف | |
| دقة | 800×480 | |
| سطوع الشاشة | 250 شمعة/م² | |
| شاشة لمس | مقاوم رباعي الأسلاك | |
| جهد الدخل | 24±20% فولت تيار مستمر | |
| عزل الطاقة | مدمج | |
| القدرة المقدرة | 8 واط | |
| المعالج | معالج Cortex-A53، رباعي النواة، بسرعة 1 جيجاهرتز | |
| الذاكرة (RAM) | 256 ميجابايت | |
| فلاش | 512 ميجابايت | |
| تخزين البيانات | 512 ميجابايت | |
| برنامج التكوين | ميجا برو | |
| الواجهات الخارجية | واجهة تسلسلية | الوضع 1: COM1(RS232)، COM2(RS485)، COM3(RS485)، COM4(RS232) الوضع 2: COM1 (RS232)، COM2 (RS422)، COM3 (RS485)، COM4 (RS232) |
| عزل المنفذ التسلسلي | مدمج | |
| واجهة USB | 1 × مضيف USB | |
| منفذ إيثرنت | 1 × 10/100 ميجابت في الثانية، التفاوض التلقائي | |
| توسيع نطاق الشبكة اللاسلكية | واجهة واي فاي | واي فاي IEEE 802.11 b/g/n |
| واجهة الجيل الرابع | تشاينا موبايل / تشاينا يونيكوم / تشاينا تيليكوم | |
| الظروف البيئية | درجة حرارة التشغيل | 0 درجة مئوية ~ 45 درجة مئوية |
| رطوبة التشغيل | 5% ~ 90% (غير مكثف) | |
| درجة حرارة التخزين | -10 درجة مئوية ~ 60 درجة مئوية | |
| رطوبة التخزين | 5% ~ 90% (غير مكثف) | |
| مواصفات المنتج | مواد بناء التغليف | البلاستيك الهندسي |
| لون الهيكل | أبيض فضي | |
| الأبعاد (العرض × الارتفاع) | 203 مم × 149 مم | |
| فتحة اللوحة (العرض × الارتفاع) | 192 مم × 138 مم | |
| شهادة | شهادة المنتج | متوافق مع معايير CE / FCC |
| تصنيف الحماية | IP65 (اللوحة الأمامية) | |
| التوافق الكهرومغناطيسي | المستوى الصناعي 3 |

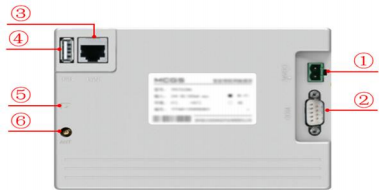

وصف الواجهة
① | مصدر الكهرباء |
|
| - | 1 | 0V |
+ | 2 | تيار مستمر 24 فولت | ||||
② |
منفذ تسلسلي |
|
COM1 | 2 | RS232 RXD | |
3 | RS232 TXD | |||||
5 | أرضي | |||||
COM2 | 7 | RS485+ | ||||
8 | RS485- | |||||
COM3
| 4 | RS485+ | ||||
9 | RS485- | |||||
| 1 | RS232 RXD | ||||
COM4 | 6 | RS232 TXD | ||||
| 5 | أرضي | ||||
COM9 | 7 | RXD+ | ||||
8 | RXD- | |||||
4 | TXD+ | |||||
9 | TXD- | |||||
ملاحظة: لا يمكن استخدام com9 في نفس الوقت مع com2 أو com3. | ||||||
|
منفذ الشبكة
|
يدعم USB 2.0 لتحديث بيئة تشغيل الشاشة اللمسية والمشاريع والنظام عبر محرك أقراص فلاش USB، بالإضافة إلى وظائف استيراد وتصدير البيانات؛ كما يدعم الاستبعاد المتبادل مع المنفذ التسلسلي. | ||||
③ | ||||||
④ | منفذ USB الرئيسي | يدعم منفذ USB 2.0 تحديث بيئة تشغيل الشاشة اللمسية والمشاريع والنظام عبر محرك أقراص فلاش USB، بالإضافة إلى وظائف استيراد وتصدير البيانات.
| ||||
⑤ | فتحة بطاقة SIM (لشاشة 4G فقط)
|
أدخل بطاقة SIM مع توجيه واجهة المستخدم الرسومية (HMI) لأسفل.
|
| اضغط للإخراج |
| |
⑥ | فتحة الهوائي
|
قم بربط البرغي باتجاه عقارب الساعة
|
| أدر عكس اتجاه عقارب الساعة
|
| |
تركيب المنتج
أبعاد المنتج

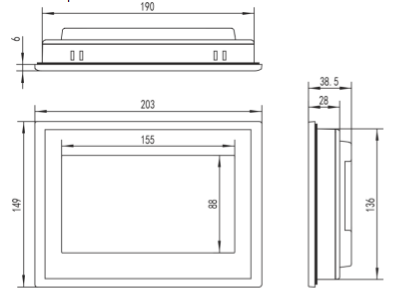

الأبعاد الخارجية
طريقة التركيب
حجم الفتحة

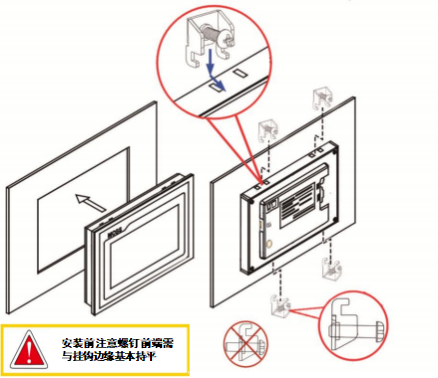

تركيب الخطافات
زاوية التركيب
صيانة المنتج

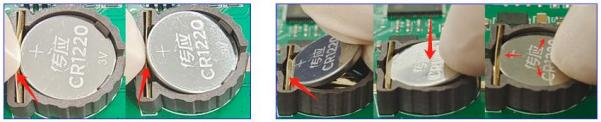

1.5.1 بطارية بديلة
موقع البطارية: على لوحة الدائرة داخل منتج TPC.
مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت
فك البطارية: قم بإزالة الشريط اللاصق الذي يثبت البطارية؛ ادفع الطرف الموجب برفق لفصل البطارية، وستخرج البطارية تلقائيًا.
تركيب البطارية: أولاً، أدخل البطارية في مشبك الطرف الموجب؛ ثم اضغط برفق على الطرف الآخر مقابل المشبك البلاستيكي. تأكد من تثبيت كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني بإحكام في مكانها.
أثناء التركيب، يرجى الحرص على تجنب حدوث ماس كهربائي بين الأطراف الموجبة والسالبة للبطارية.
قم بإزالة البطارية ثم قم بتركيب البطارية
1.5.2 معايرة اللمس
ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.
معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.
ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.
1.5.3 فيلم ثلاثي الحماية
يُمكن لتطبيق طبقة واقية مقاومة للرطوبة والغبار والتآكل على هيكل TPC أن يمنع بشكل فعال التآكل الناتج عن الغبار وتلوث الزيت والملوثات الأخرى المتولدة أثناء الإنتاج؛ لذا، يُمكن استخدام هذه الطبقة الواقية لحماية هيكل TPC عند الضرورة. يستخدم هذا المقال نموذج 1271Gn كمثال توضيحي؛ وتتشابه عملية تطبيق الطبقة الواقية على نماذج TPC الأخرى.
الأدوات المطلوبة: غشاء واقٍ متوافق مع معيار IP (متوفر من خلال موردي الشاشات)، قطعة قماش مقاومة للغبار، منظف صديق للبيئة مضاد للكهرباء الساكنة، وبكرة.
خطوات التشغيل:
١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.
2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.
3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.
4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.
الأمور التي تحتاج إلى اهتمام:
1) قبل وضع غشاء الحماية IP67/3A، يجب إزالة غشاء الحماية PET المقدم من المصنع.
2) الفيلم المقاوم للعوامل الجوية هو مادة استهلاكية؛ إذا لاحظت أن الحواف ترتفع أو تنتفخ، فستحتاج إلى إعادة وضع فيلم جديد.
3) عند استبدال الغشاء المقاوم للماء، ارفع الغشاء المقاوم للماء من الزاوية اليمنى السفلية للوحة الأمامية؛ احرص على عدم خدش غشاء اللاصق المانع للتسرب.
2 تحميل المشروع
الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.
الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.

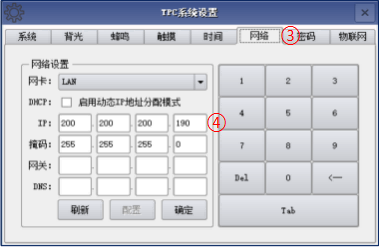

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، ثم قم بتعيين عنوان IP الخاص بـ TPC ④. عنوان IP الافتراضي لـ TPC هو 200.200.200.190.

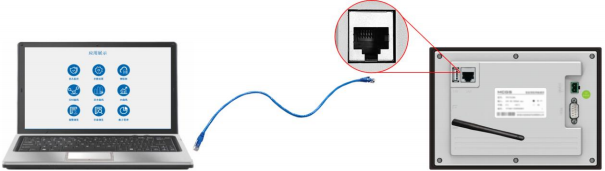

الخطوة 4: قم بتوصيل الكمبيوتر وجهاز TPC بكابل شبكة، وقم بتعيين عنوان IP الخاص بالكمبيوتر وعنوان IP الخاص بمنفذ LAN الخاص بجهاز TPC ليكون في نفس الشبكة الفرعية.
الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
