شاشة لمس صناعية MCGS TPC1271Gn مقاس 12.1 بوصة، تعمل بجهد 24 فولت تيار مستمر، مزودة بمنفذي إيثرنت RS485 وRS232، ولوحة أمامية بمعيار IP65 وبرنامج McgsPro.

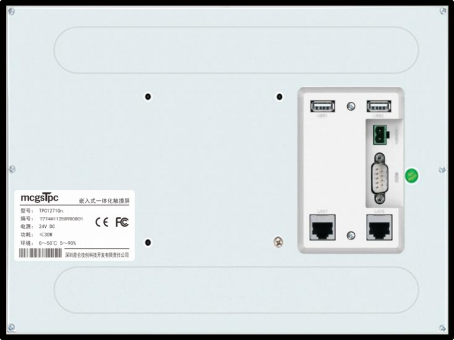

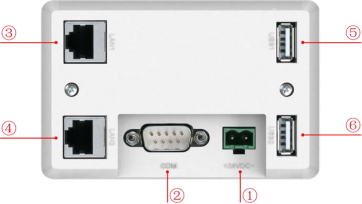

جهاز MCGS TPC1271Gn هو جهاز عالي الجودة بحجم 12.1 بوصة شاشة لمس صناعية مدمجة لواجهة المستخدم الرسومية من شركة كونلون تك، مصمم خصيصًا لتشغيل ومراقبة أنظمة الأتمتة الصناعية. مزود بمعالج Cortex-A53 رباعي النواة بسرعة 1 جيجاهرتز، وذاكرة وصول عشوائي (RAM) سعة 1 جيجابايت، وذاكرة تخزين فلاش سعة 8 جيجابايت، وشاشة TFT LCD بدقة 1024×768 بكسل وسطوع 300 شمعة/م²، وشاشة لمس مقاومة رباعية الأسلاك. يتميز بمنفذي إيثرنت تكيفيين بسرعة 10/100 ميجابت في الثانية، ومنفذي USB، وواجهات اتصال تسلسلي RS232/RS485 معزولة، مما يدعم الاتصال بوحدات التحكم المنطقية القابلة للبرمجة (PLC)، ومحركات التردد المتغيرة (VFD)، وأجهزة الاستشعار، وغيرها من الأجهزة الميدانية. تتميز اللوحة الأمامية بدرجة حماية IP65، وهيكل من سبائك الألومنيوم، ويعمل بثبات ضمن نطاق درجة حرارة تشغيل من 0 إلى 50 درجة مئوية. متوافق مع برنامج McgsPro، ويدعم عرض المنحنيات في الوقت الفعلي، والبيانات التاريخية، وسجل الإنذارات، وإدارة الصيغ. حاصل على شهادتي CE وFCC، ويستخدم على نطاق واسع في الضواغط، وآلات التعبئة والتغليف، ومعالجة المياه، ومشاريع أتمتة التصنيع. يعمل بمصدر طاقة 24 فولت تيار مستمر.

أبعاد المنتج

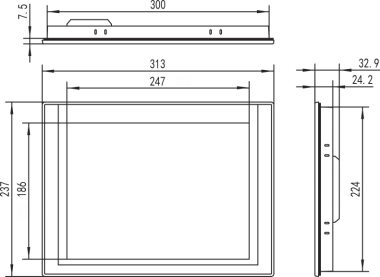

الأبعاد الخارجية

طريقة التركيب

حجم الفتحة

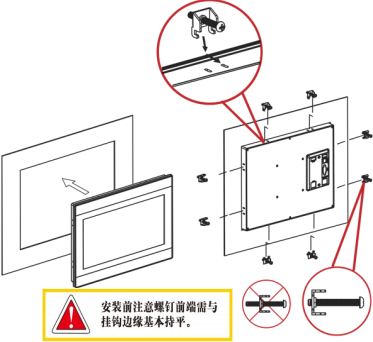

تركيب الخطافات

زاوية التركيب

1.5.1 بطارية بديلة

موقع البطارية: على لوحة الدائرة داخل منتج TPC.

مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت

فك البطارية: قم بإزالة الشريط اللاصق الذي يثبت البطارية؛ ادفع الطرف الموجب برفق لفصل البطارية، وستخرج البطارية تلقائيًا.

تركيب البطارية: أولاً، أدخل البطارية في مشبك الطرف الموجب؛ ثم اضغط برفق على الطرف الآخر مقابل المشبك البلاستيكي. تأكد من تثبيت كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني بإحكام في مكانها.

أثناء التركيب، يرجى الحرص على تجنب حدوث ماس كهربائي بين الأطراف الموجبة والسالبة للبطارية.

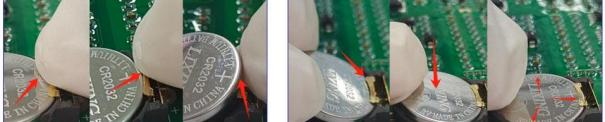

                                                                            قم بإزالة البطارية ثم قم بتركيب البطارية

1.5.2 معايرة اللمس

ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.

معايرة TPC: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على مركز مؤشر التقاطع. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه. كرر هذه العملية حتى تظهر رسالة "تم قياس إعدادات المعايرة الجديدة". انقر على زر "تأكيد المعايرة" لحفظ الإعدادات والخروج من برنامج المعايرة.

ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.

1.5.3 فيلم ثلاثي الحماية

يُمكن لتطبيق طبقة واقية مقاومة للرطوبة والغبار والتآكل على هيكل TPC أن يمنع بشكل فعال التآكل الناتج عن الغبار وتلوث الزيت والملوثات الأخرى المتولدة أثناء الإنتاج؛ لذا، يُمكن استخدام هذه الطبقة الواقية لحماية هيكل TPC عند الضرورة. يستخدم هذا المقال نموذج 1271Gn كمثال توضيحي؛ وتتشابه عملية تطبيق الطبقة الواقية على نماذج TPC الأخرى.

الأدوات المطلوبة: غشاء واقٍ متوافق مع معيار IP (متوفر من خلال موردي الشاشات)، قطعة قماش مقاومة للغبار، منظف صديق للبيئة مضاد للكهرباء الساكنة، وبكرة.

خطوات التشغيل:

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.

2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.

4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.

الأمور التي تحتاج إلى اهتمام:

1) قبل وضع غشاء الحماية IP67/3A، يجب إزالة غشاء الحماية PET المقدم من المصنع.

2) الفيلم المقاوم للعوامل الجوية هو مادة استهلاكية؛ إذا لاحظت أن الحواف ترتفع أو تنتفخ، فستحتاج إلى إعادة وضع فيلم جديد.

3) عند استبدال الغشاء المقاوم للماء، ارفع الغشاء المقاوم للماء من الزاوية اليمنى السفلية للوحة الأمامية؛ احرص على عدم خدش غشاء اللاصق المانع للتسرب.

2 تحميل المشروع

الخطوة 1: استخدم مصدر طاقة تيار مستمر 24 فولت TPC. بعد تشغيل الجهاز وبدء التشغيل، سيظهر شريط تقدم "بدء التشغيل" على الشاشة. عند هذه النقطة، انقر على TPC①، وسيتم نقلك إلى واجهة تهيئة بدء التشغيل. في حال عدم اتخاذ أي إجراء، سيتم نقلك تلقائيًا إلى واجهة تشغيل المشروع.

الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.

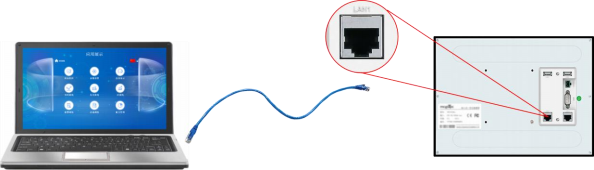

الخطوة 4: قم بتوصيل الكمبيوتر و... TPC، وعنوان IP الخاص بالكمبيوتر. مع عنوان IP الخاص بمنفذ LAN الخاص بـ TPC المتصل، قم بتعيينهما على نفس شريحة الشبكة.

الخطوة 5: استخدم برنامج MCGS Pro. افتح مشروع TPC، انقر لتنزيل المشروع (⑤). افتح صفحة خصائص تكوين التنزيل وحدد "متصل" كوضع التشغيل. حدد طريقة الاتصال "TCP/IP" أو "شبكة" (⑦). أدخل اسم الجهاز المستهدف TPC أو عنوان IP الخاص به (⑧). انقر على "تنزيل المشروع" (⑨). بعد اكتمال التنزيل بنجاح، انقر على "بدء التشغيل" (⑩) أو... اضغط على زر "دخول بيئة التشغيل" في واجهة TPC لتشغيل المشروع على الشاشة.
