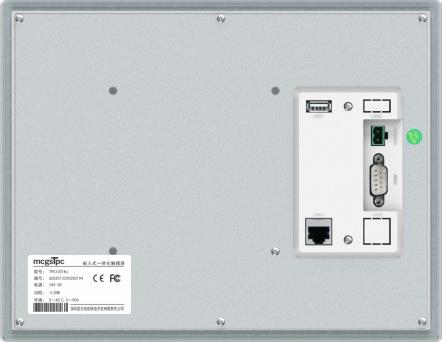

تُعدّ شاشة اللمس الذكية من سلسلة E من شركة كونلون تك إحدى الشاشات الرئيسية ذات الأسعار المعقولة، وهي تستهدف أسواق التطبيقات المتوسطة والمنخفضة. تتميز هذه الشاشة بقدرة عالية على التكيف، وتتناسب تمامًا مع مختلف سيناريوهات الاستخدام، وتلبي احتياجات المستخدمين المتعددة.
رقم الصنف :
TPC7012Eiالطلب (الحد الأدنى للكمية) :
50قسط :
Paypal\TT\Western Unionمنشأ المنتج :
Guangdong, Chinaوزن :
1KGتتميز سلسلة E بأداء اقتصادي ممتاز، وعملية فائقة، وسعر مناسب، وتضم تشكيلة منتجات متكاملة ومتنوعة. وهي مزودة بذاكرة تشغيل بسعة 64 ميجابايت أو 128 ميجابايت، بالإضافة إلى مساحة تخزين داخلية بسعة 8 ميجابايت، وتتوافق مع دقة عرض متنوعة وأنماط عرض متعددة..
مواصفات المنتج
| تصنيف | غرض | TPC7012Ei |
| ميزات المنتج | شاشة LCD | شاشة TFT مقاس 7 بوصات |
| نوع الإضاءة الخلفية | قاد | |
| ألوان العرض | 65536 | |
| دقة | 800×480 | |
| سطوع الشاشة | 250 شمعة/م² | |
| شاشة لمس | نوع مقاوم ذو 4 أسلاك | |
| جهد الدخل | 24±20% فولت تيار مستمر | |
| القدرة المقدرة | 7W | |
| المعالج | معالج Cortex-A7 متعدد النواة بتردد 800 ميجاهرتز | |
| كبش | 64 ميجابايت | |
| ذاكرة فلاش | 128 ميجابايت | |
| تخزين البيانات | الحد الأقصى 8 ميجابايت | |
| ساعة الأجهزة | مدمج | |
| برنامج التكوين | McgsPro 3.3.6.6354 SP1.3 والإصدارات الأحدث | |
| الواجهات الخارجية | واجهات التسلسل | الوضع 1: COM1(232) COM2(485) COM3(485) COM4(232)؛ الوضع 2: COM1(232) COM9(422) |
| واجهات USB | مضيف واحد، تابع واحد | |
| منفذ إيثرنت | منفذ إيثرنت واحد بسرعة 10/100 ميجابت في الثانية مع خاصية التفاوض التلقائي | |
| الظروف البيئية | درجة حرارة التشغيل | 0 درجة مئوية ~ 45 درجة مئوية |
| رطوبة التشغيل | 5%~90% (بدون تكثيف) | |
| درجة حرارة التخزين | -10 درجة مئوية ~ 60 درجة مئوية | |
| رطوبة التخزين | 5%~90% (بدون تكثيف) | |
| أبعاد المنتج ومادته | مواد البناء | البلاستيك الهندسي |
| لون الهيكل | أبيض فضي | |
| الأبعاد الكلية | 203 مم × 149 مم | |
| أبعاد فتحة اللوحة | 192 مم × 138 مم | |
| الشهادات | شهادات المنتج | يتوافق مع معايير شهادة CE/FCC |
| تصنيف الحماية من دخول الأجسام الغريبة (IP) | IP65 (اللوحة الأمامية) | |
| التوافق الكهرومغناطيسي (EMC) | الفئة الصناعية 2 |

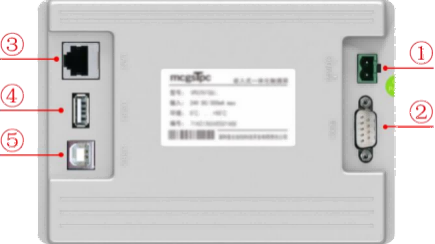

وصف الواجهة
① | مصدر الكهرباء |
|
| - | 1 | 0V |
+ | 2 | تيار مستمر 24 فولت | ||||
② |
منفذ تسلسلي |
|
COM1 | 2 | RS232 RXD | |
3 | RS232 TXD | |||||
5 | أرضي | |||||
COM2 | 7 | RS485+ | ||||
8 | RS485- | |||||
COM3 | 4 | RS485+ | ||||
9 | RS485- | |||||
COM9 | 7 | RXD+ | ||||
8 | RXD- | |||||
4 | TXD+ | |||||
9 | TXD- | |||||
ملحوظة: لا يمكن استخدام COM9 في نفس الوقت مع COM2 أو COM3. | ||||||
③ | منفذ إيثرنت | منفذ إيثرنت للتفاوض التلقائي بسرعة 10 ميجا/100 ميجا: يدعم تحميل/تنزيل المشاريع، وترقيات بيئة التشغيل (يجب أن تكون بيئة تشغيل الشاشة Pro3.3.2 أو أعلى)، والاتصال بالأجهزة الأخرى. | ||||
④ | USB1 (المضيف) | يدعم منفذ USB 2.0 وظائف مثل تحديث بيئة تشغيل الشاشة اللمسية والمشاريع والنظام عبر محرك أقراص فلاش USB، بالإضافة إلى استيراد وتصدير البيانات. | ||||
⑤ | USB2 (تابع) | موصل USB من النوع B ذكر، والذي يتيح تحميل وتنزيل المشاريع. | ||||
تركيب المنتج
أبعاد المنتج

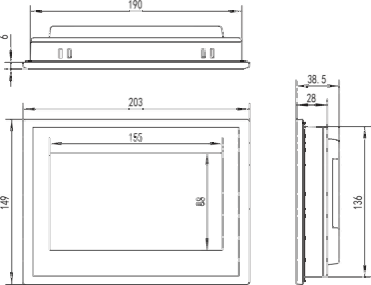

الأبعاد الخارجية

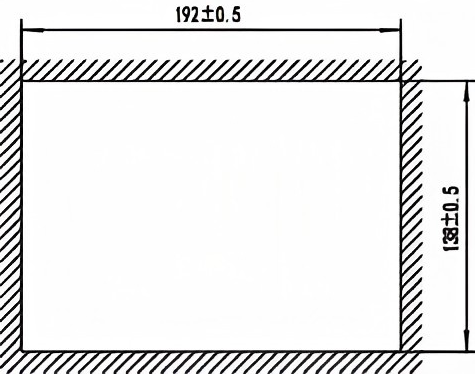

حجم الفتحة

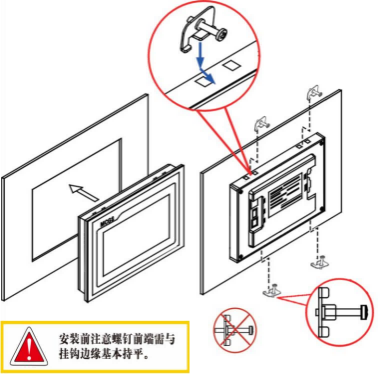

طريقة التركيب
ملاحظة قبل التركيب: يجب أن يكون الطرف الأمامي للمسامير مستويًا تقريبًا مع حافة علاقة الملابس.
تركيب الخطافات
زاوية التركيب
صيانة المنتج
موقع البطارية: على لوحة الدائرة داخل منتج TPC
مواصفات البطارية: بطارية ليثيوم CR2032 3 فولت

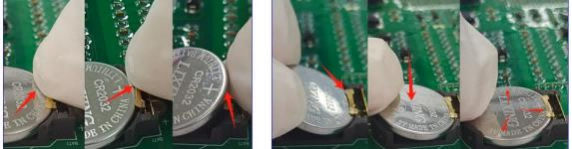

إزالة البطارية: قم بإزالة المادة اللاصقة المثبتة فوق البطارية، واسحب مشبك الطرف الموجب برفق، وستخرج البطارية تلقائيًا.
تركيب البطارية: ضع البطارية أولاً في مشبك الطرف الموجب، ثم اضغط برفق على الطرف الآخر لأسفل حتى يستقر أسفل المشبك البلاستيكي. تأكد من تثبيت البطارية بشكل صحيح في كل من المشابك البلاستيكية ومشبك الطرف الموجب المعدني.
1.5.1 بطارية بديلة
قم بإزالة البطارية ثم قم بتركيب البطارية

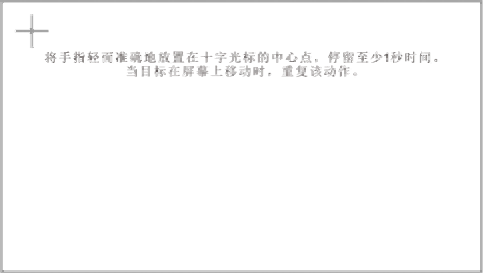

1.5.2 معايرة اللمس
ادخل إلى إعدادات النظام، ثم اضغط مطولاً على منطقة فارغة. ستبدأ عملية معايرة اللمس خلال ثوانٍ.
معايرة نقطة مركز الهدف: استخدم قلمًا أو إصبعًا للضغط برفق مع الاستمرار على النقطة المركزية لمؤشر التصويب. عندما ينتقل المؤشر إلى النقطة التالية، ارفعه.
كرر هذا الإجراء حتى تظهر الرسالة "تم قياس إعدادات المعايرة الجديدة".
انقر فوق زر "تأكيد المعايرة" لحفظ البرنامج والخروج منه.
ضع إصبعك برفق ودقة على مركز مؤشر التصويب، واستمر بالضغط عليه لمدة ثانية واحدة على الأقل بينما يتحرك الهدف عبر الشاشة. كرر هذه العملية.
1.5.3 فيلم ثلاثي الحماية
يُمكن لتطبيق طبقة حماية ثلاثية على لوحة TPC أن يمنع بفعالية التلوث والتآكل الناتجين عن الغبار وبقع الزيت وغيرها من المواد المتولدة أثناء الإنتاج. لذا، يُمكن حماية لوحة TPC بطبقة حماية ثلاثية عند الحاجة. يتناول هذا القسم نموذج 1271Gn كمثال؛ وتتشابه خطوات تطبيق الطبقة على نماذج TPC الأخرى.
أدوات التحضير: غشاء حماية ثلاثي متوافق مع TPC (متوفر من خلال قناة شراء TPC)، قطعة قماش خالية من الغبار، منظف مضاد للكهرباء الساكنة وصديق للبيئة، وبكرة.
خطوات التشغيل:

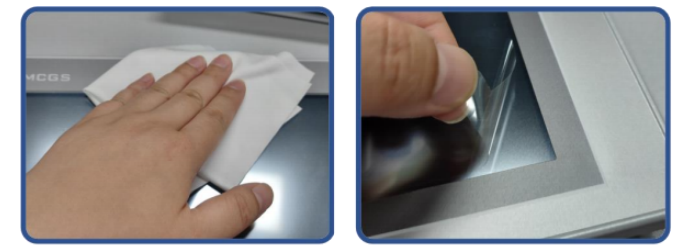

١) نظّف الشاشة. استخدم قطعة قماش ناعمة لإزالة الأوساخ من اللوحة الأمامية لمنع ظهور الفقاعات عند تركيب واقي الشاشة. إذا كان سطح TPC متسخًا بشدة، استخدم منظفًا لإزالة الملوثات من الشقوق حول الحواف.
2) قم بإزالة الغشاء الواقي المصنوع من مادة البولي إيثيلين تيريفثالات (PET) المثبت في المصنع ونظف أي بقايا لمنع تكون الفقاعات أثناء الاستخدام.

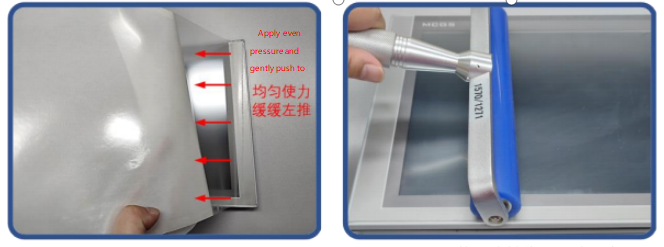

3) انزع زاوية من الغشاء الخلفي على الجانب الأيمن. قم بمحاذاة الجانب الأيمن من الغشاء مع الجانب الأيمن من شاشة TPC. بيدك اليسرى، انزع الغشاء الخلفي ببطء، وبيدك اليمنى، اضغط بالتساوي لدفع الغشاء برفق على الشاشة من اليمين إلى اليسار.
4) بعد وضع الفيلم، استخدم أسطوانة للضغط على الطبقة اللاصقة الخلفية بقوة لمنع تكون فقاعات الهواء.
الاحتياطات:
1) قبل وضع طبقة الحماية الثلاثية، يجب إزالة طبقة الحماية المصنوعة من مادة PET المثبتة في المصنع.
٢) يُعد غشاء الحماية الثلاثي مادة استهلاكية. في حال اكتشاف أي تقشر أو فقاعات في الحواف، يجب استبداله بغشاء جديد.
3) عند استبدال غشاء الحماية الثلاثي، انزعه من الزاوية السفلية اليمنى للوحة الأمامية.
احرص على عدم خدش الغشاء المغلق.
2 تحميل المشروع
الخطوة 1: شغّل جهاز TPC باستخدام مصدر طاقة تيار مستمر 24 فولت. بعد بدء التشغيل، سيظهر شريط تقدم مع رسالة "اضغط مع الاستمرار على شاشة اللمس للدخول إلى واجهة تهيئة النظام". عند هذه النقطة، انقر على TPC ① للدخول إلى واجهة تهيئة بدء التشغيل؛ إذا لم يتم اتخاذ أي إجراء، فسيدخل الجهاز تلقائيًا إلى واجهة تشغيل المشروع.

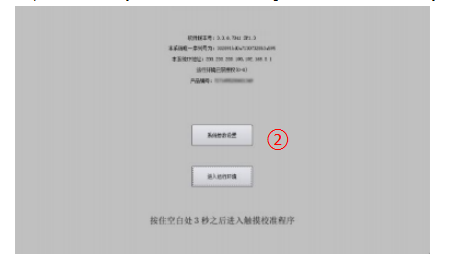

الخطوة 2: انقر فوق زر إعدادات معلمات النظام ②. ادخل إلى واجهة إعدادات نظام TPC.

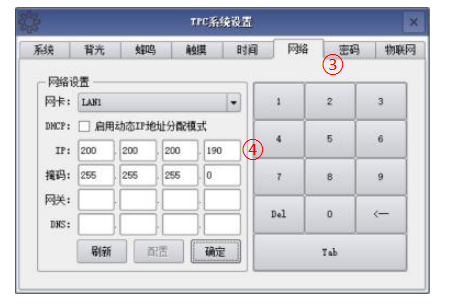

الخطوة 3: حدد علامة تبويب إعدادات الشبكة ③، وقم بتكوين ... عنوان IP الخاص بـ TPC 4، عنوان IP الافتراضي لـ TPC هو 200.200.200.190.
الخطوة 4: قم بتوصيل الكمبيوتر بجهاز TPC باستخدام كابل الشبكة، وقم بتعيين عنوان IP الخاص بالكمبيوتر ليكون على نفس الشبكة الفرعية مثل عنوان IP الخاص بمنفذ LAN الخاص بجهاز TPC.

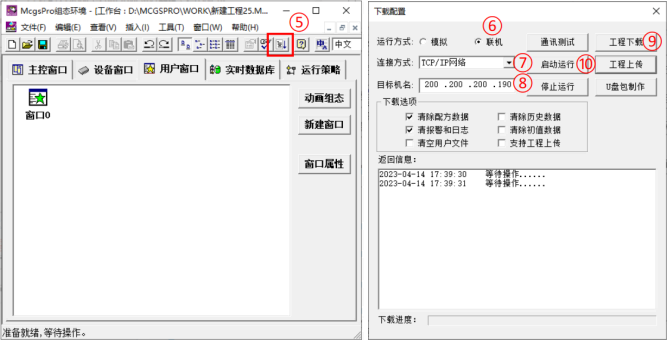

الخطوة 5: افتح مشروع TPC باستخدام McgsPro، ثم انقر على "تنزيل المشروع" ⑤ لفتح صفحة خصائص تكوين التنزيل. حدد وضع التشغيل "متصل" ⑥، وحدد طريقة الاتصال "شبكة TCP/IP" ⑦، وأدخل اسم الجهاز المستهدف كعنوان IP الخاص بـ TPC ⑧. انقر على "تنزيل المشروع" ⑨. بعد ظهور رسالة تفيد بنجاح تنزيل المشروع، انقر على "بدء التشغيل" ⑩ أو زر "الدخول إلى بيئة التشغيل" على واجهة TPC لتشغيل مشروع جانب الشاشة.
