قاطع الدائرة الكهربائية العالمي المصبوب من سلسلة JM1 للاستخدامات البرية والبحرية

قاطع الدائرة الكهربائية المصبوب هو أحد قواطع الدائرة الكهربائية الجديدة التي طورتها شركتنا باستخدام أحدث تقنيات التصميم والتصنيع العالمية. يتميز هذا المنتج بحجمه الصغير، وقدرته العالية على قطع التيار، ومساره القصير للحد من تفريغ القوس الكهربائي، ومقاومته العالية للاهتزازات، مما يجعله خيارًا مثاليًا للتطبيقات البرية والبحرية على حد سواء.

رقم الصنف :
JM1
الطلب (الحد الأدنى للكمية) :
50
قسط :
Paypal/TT/Western Union
منشأ المنتج :
Shanghai, China
مهلة :
18-30 days
وزن :
1kg

استفسر الآن

تُصنّف قواطع الدائرة الكهربائية المصبوبة (MCCBs) إلى أربعة أنواع بناءً على قدرتها القصوى المقدرة على قطع التيار في حالة قصر الدائرة (LCU): النوع C (الأساسي)، والنوع L (القياسي)، والنوع M (عالي القدرة على القطع)، والنوع H (عالي القدرة على القطع للغاية). يبلغ جهد العزل المقدر لها 800 فولت (500 فولت لطراز JM1-63)، وهي مناسبة للتبديل منخفض التردد وبدء تشغيل المحركات منخفضة التردد في أنظمة التيار المتردد بتردد 50 هرتز وجهد يصل إلى 690 فولت. قواطع الدائرة الكهربائية المصبوبة (MCCBs) مُجهزة بـ

ميزات المنتج

حجم صغير
ارتفاع كسر كبير
قوس طيران قصير
مضاد للاهتزاز
جهد العزل المقدر هو 800 فولت (JM1-63 هو 500 فولت)

نموذج

الاسم الإضافي	لا مُكَمِّلات	جهة اتصال الإنذار		فاصل	جهة اتصال مساعدة	نقص في الجهد الكهربائي فاصل		نقطة اتصال مساعدة للفاصل		نقص في الجهد الكهربائي فاصل	مجموعتان من نقاط التلامس المساعدة	عدم وجود مساعد نقاط توصيل الجهد فاصل
طريقة فصل التيار الزائد	شفرة	شفرة		شفرة	شفرة	شفرة		شفرة		شفرة	شفرة	شفرة
فاصل فوري	200	208		210	220	230		240		250	260	270
فاصل مزدوج	300	308		310	320	330		340		350	360	370
الاسم الإضافي	جهة اتصال الإنذار للفاصل		جهة اتصال مساعدة، جهة اتصال إنذار		نقص في الجهد الكهربائي فاصل جهة اتصال الإنذار		مساعد منفصل جهات الاتصال جهة اتصال الإنذار		نقص في الجهد الكهربائي فاصل جهة اتصال الإنذار		مجموعتان من المساعدات جهات الاتصال جهة اتصال الإنذار	جهة اتصال مساعدة نقص في الجهد فاصل جهة اتصال الإنذار
طريقة فصل التيار الزائد	شفرة		شفرة		شفرة		شفرة		شفرة		شفرة	شفرة
فاصل فوري	218		228		238		248		258		268	278
فاصل مزدوج	318		328		338		348		358		368	378

تحديد

يكتب	التيار المقنن لفصل التيار الزائد (أمبير)
JM1-63	(6)، 10، 16، 20، 25، 32، 40، 50، 63
JM1-100	(10)، 16، 20، 25، 32، 40، 50، 63، 80، 100
JM1-225	100، 125، 140، 160، 180، 200، 225
JM1-400	225، 250، 315، 350، 400
JM1-630	400، 500، 630
JM1-800	630، 700، 800

ملاحظة 1: مواصفات 6A تحتوي فقط على النوع الكهرومغناطيسي (الفوري)؛ () ليست مواصفات موصى بها.

المعايير الفنية الرئيسية

1. يتميز فاصل الحركة الحرارية لقاطع الدائرة بخاصية مقاومة التحديد الزمني، بينما يكون الفصل الكهرومغناطيسي فوريًا. تُبين خصائصه في الجدول (للتوزيع).

فاصل التيار المقنن (أ)	فاصل الحركة الحرارية (درجة الحرارة المحيطة + 40 درجة مئوية)			الكهرومغناطيسية فاصل فعل التيار (أ)
فاصل التيار المقنن (أ)	1. 05ln(حالة باردة) وقت عدم العمل (ساعة)	1. 30ln (حالة باردة) لا يوجد وقت عمل (ساعة)	3. خاصية الإرجاع 0ln حاضِر مدة الإرجاع	الكهرومغناطيسية فاصل فعل التيار (أ)
10≤In≤63	1	1	5	10ln±20%
63	2	2	8
100	2	2	12	10ln±20% 5 بوصة ± 20%

2. لحماية المحركات الكهربائية (درجة الحرارة المحيطة 40 درجة مئوية)

اسم الاختبار الحالي	مضاعف التيار	الموعد المحدد		الحالة الابتدائية
اسم الاختبار الحالي	مضاعف التيار	10≤In≤225	225	الحالة الابتدائية
أوافق على عدم القيام بـ تيار منفصل	1.0			دولة باردة
تيار الفصل المتفق عليه	1. 2			ولاية ساخنة
	1. 5	<4 دقائق	<8 دقائق	ولاية ساخنة
	7. 2	4s	6s	دولة باردة

3. تيار التشغيل للفاصل الكهرومغناطيسي المستخدم لحماية المحرك هو 12In±20%(A)

4. عندما يكون الجهد الخارجي للفاصل بين 70٪ و 110٪ من جهد مصدر الطاقة المقنن للتحكم، فإنه يستطيع فصل قاطع الدائرة بشكل موثوق.

5. عندما ينخفض جهد مصدر الطاقة إلى نطاق يتراوح بين 70% و35% من جهد التشغيل المقنن لفاصل الجهد المنخفض، يمكن لفاصل الجهد المنخفض فصل قاطع الدائرة بشكل موثوق؛ وعندما يكون جهد مصدر الطاقة أقل من 35% من جهد التشغيل المقنن لفاصل الجهد المنخفض، يمكن لفاصل الجهد المنخفض منع قاطع الدائرة من الإغلاق؛ وعندما يكون الجهد أعلى من 85% من جهد التشغيل المقنن لفاصل الجهد، يمكن لفاصل الجهد المنخفض ضمان إغلاق قاطع الدائرة بشكل موثوق.

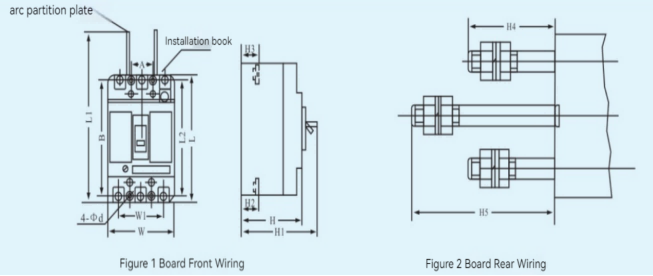

الأبعاد الكلية وأبعاد التركيب

نموذج	الأبعاد الخارجية											أبعاد التركيب
	توصيلات اللوحة الأمامية									أسلاك اللوحة الخلفية		أبعاد التركيب
	W	L	H	W1	L1	H1	H2	H3	L2	H4	H5	A	B	φD
JM1-63L	78	135	74	50	170	90. 5	20	20	117	57	75	25	117	3.5
JM1-63M	78	135	82	50	170	98. 5	28	28	117	57	75	25	117	3.5
JM1-100C	92	150	68	60	187	86	24	24	129	63	103	30	129	4.5
JM1-100L	92	150	68	60	187	86	24	24	129	63	103	30	129	4.5
JM1-100M	92	150	86	60	187	104	24	24	129	63	103	30	129	4.5
JM1-100H	92	150	86	60	187	104	24	24	129	63	103	30	129	4.5
JM1-225C	107	165	86	70	215	110	24	24	144	65	110	35	126	4.5
JM1-225L	107	165	86	70	215	110	24	24	144	65	110	35	126	4.5
JM1-225M	107	165	103	70	215	127	24	24	144	65	110	35	126	4.5
JM1-225H	107	165	103	70	215	127	24	24	144	65	110	35	126	4.5
JM1-400C	140	257	105	88	357	153	36. 5	36. 5	224	70	120	44	195	7
JM1-400L	140	257	105	88	357	153	36. 5	36. 5	224	70	120	44	195	7
JM1-400M	140	270	105	88	370	153	36. 5	36. 5	234	70	125	44	195	7
JM1-630H	182	270	110	116	370	160	43	43	234	61	121	58	200	7
JM1-630C	182	270	110	116	370	160	43	43	234	61	121	58	200	7
JM1-630L	182	270	110	116	370	160	43	43	234	61	121	58	200	7
JM1-630M	210	280	107	140	380	142	33	33	296	96	96	70	243	7
JM1-800M	210	280	107	140	380	142	33	33	296	96	96	70	243	7
JM1-800H	210	280	107	140	380	142	33	33	296	96	96	70	243	7
