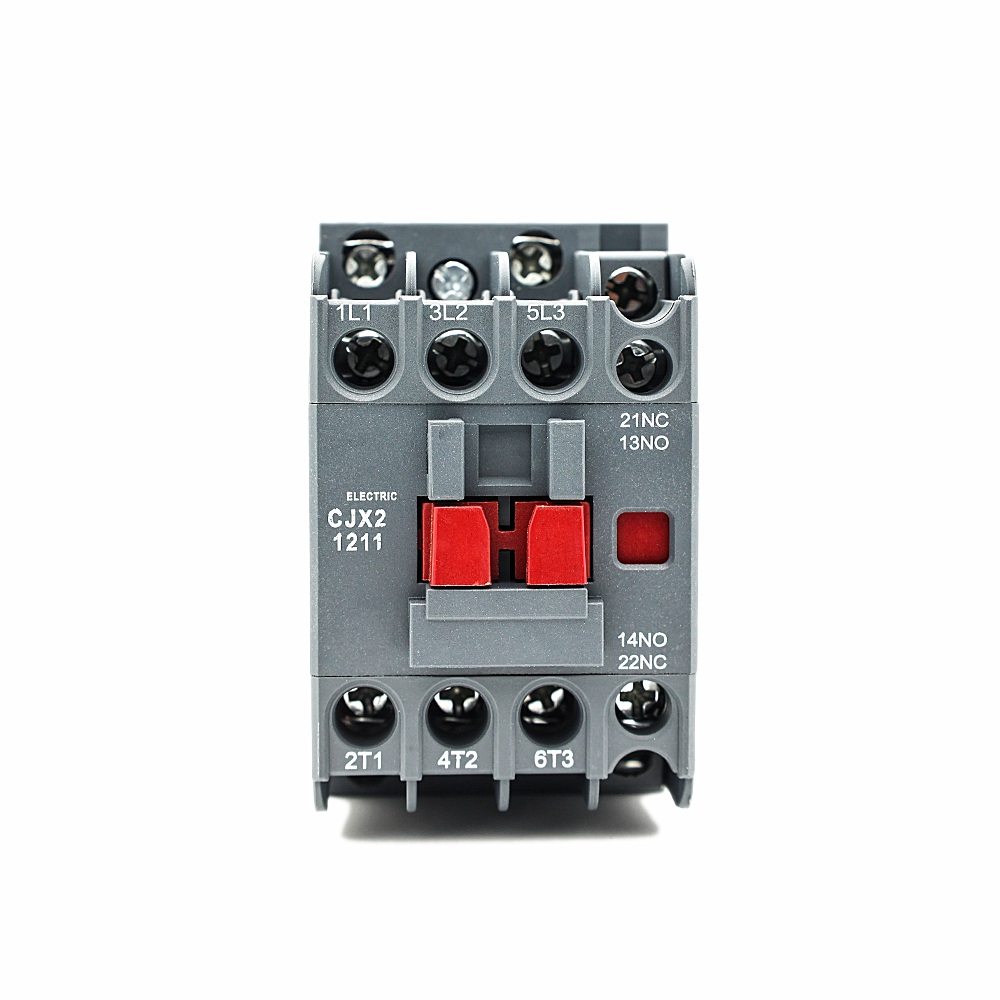

تُعدّ موصلات التيار المتردد من سلسلة CJX2 أجهزة تحويل كهروميكانيكية عالية الأداء، صغيرة الحجم، وموثوقة، مصممة خصيصًا لدوائر التيار المتردد. تُستخدم هذه الموصلات بشكل أساسي للتحكم في بدء تشغيل وإيقاف وتشغيل محركات التيار المتردد ثلاثية الأطوار وغيرها من الأحمال الصناعية، وتُستخدم على نطاق واسع في أنظمة التحكم الآلي الصناعية، ولوحات توزيع الطاقة، ومشاريع تحديث المعدات.
رقم الصنف :
CJX2الطلب (الحد الأدنى للكمية) :
50قسط :
Paypal/TT/Western Unionمنشأ المنتج :
Anhui, Chinaمهلة :
18-30 daysوزن :
1kgالسمة

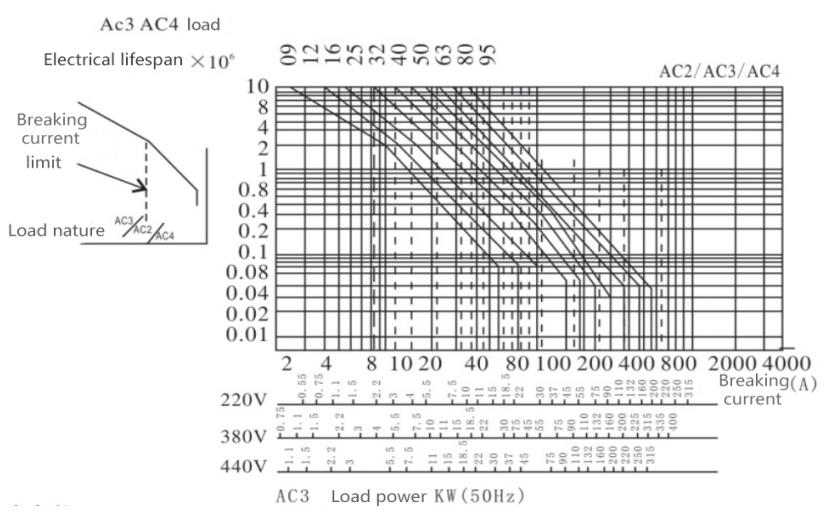

1. منحنى العمر الكهربائي
2. المعايير الفنية الرئيسية للدائرة
نموذج | جهد العزل المقنن (فولت) | درجة الحرارة الحالية المتفق عليها (أ) | التيار التشغيلي المقدر 400 فولت تيار متردد 3 أمبير | القدرة المتحكمة (كيلوواط) | عدد جهات الاتصال | ملحوظات | ||||
230 فولت | 400 فولت | 415 فولت | 440 فولت | 690 فولت | ||||||
CJX2-0910 -0901 | 690 | 20 | 9 | 22 | 4 | 4 | 4 | 5. 5 | 3P+NO 3P+NC | طريقة التركيب تركيب برغيين تركيب سكة توجيه بقطر 35 مم |
CJX2-1210 -1201 | 20 | 12 | 3 | 5. 5 | 5. 5 | 5. 5 | 7. 5 | 3P+NO 3P+NC | ||
CJX2-1810 -1801 | 32 | 18 | 4 | 75 | 9 | 9 | 9 | 3P+NO 3P+NC | ||
CJX2-2510 -2501 | 40 | 25 | 5. 5 | 11 | 11 | 11 | 15 | 3P+NO 3P+NC | ||
CJX2-3210 -3201 | 50 | 32 | 7. 5 | 15 | 15 | 15 | 18. 5 | 3P+NO 3P+NC | ||
CJX2-4011 | 60 | 40 | 11 | 18. 5 | 22 | 22 | 30 |
| طريقة التركيب 1. تركيب ثلاثة براغي 2. تركيب قضبان توجيه بقياس 75 مم أو 35 مم | |
CJX2-5011 | 80 | 50 | 15 | 22 | 25 | 30 | 33 |
| ||
CJX2-6511 | 80 | 65 | 18. 5 | 30 | 37 | 37 | 37 | 3P+NO | ||
CJX2-8011 | 125 | 80 | 22 | 37 | 45 | 45 | 45 | 3P+NC | ||
CJX2-9511 | 125 | 95 | 25 | 45 | 45 | 45 | 45 |
| ||
3. معلمات الملف
نموذج | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | |||
جهد التشغيل 50/60 هرتز (أمبير) | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | (0.85~1.1) Us | |||
جهد الفصل 50/60 هرتز (أمبير) | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | (0.2~0.75) Us | |||
ملف قوة | 50 هرتز | يغلق | (VA) | 70 | 70 | 110 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
يمسك | (VA) | 8 | 8 | 11 | 11 | 11 | 20 | 20 | 20 | 20 | 20 | ||
60 هرتز | يغلق | (VA) | 80 | 80 | 115 | 115 | 115 | 200 | 200 | 200 | 200 | 200 | |
يمسك | (VA) | 8 | 8 | 11 | 11 | 11 | 20 | 20 | 20 | 20 | 20 | ||
| قوة تبديد | (W) | 1. 8-2. 7 | 1. 8-2. 7 | 3-4 | 3-4 | 3-4 | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 | |

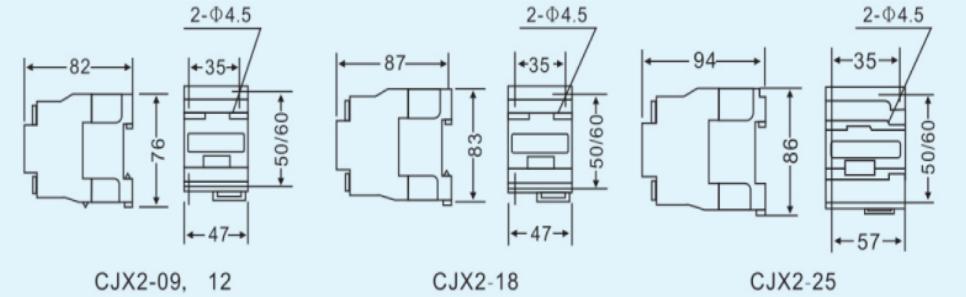

المظهر النموذجي وأبعاد التركيب
ملاحظة: لتسهيل صيانة وتحديث المعدات والأجهزة الحالية من قِبل المستخدمين، صممت شركتنا لوحة تركيب انتقالية خاصة لاستبدال موصل التيار المتردد من سلسلة CJ10 بموصل التيار المتردد من سلسلة CJX2. تُبين المواصفات والأداء البديلان في الجدول 5.
نموذج بديل تحديد | التيار التشغيلي المقدر (أ) | العمر الكهربائي AC3 (X10⁴ ) مرات | العمر الميكانيكي (X10⁵ ) مرة | مقدار (سم³) | وزن (كجم) |
CJ10-10 | 10 | 60 | 300 | 467 | 0.48 |
CJX2-12 | 12 | 100 | 1000 | 247 | 0.32 |
CJ10-20 | 20 | 60 | 300 | 1094 | 1 |
CJX2-25 | 25 | 80 | 800 | 437 | 0.49 |
CJ10-40 | 40 | 60 | 300 | 1682 | 1. 8 |
CJX2-40 | 40 | 80 | 800 | 1058 | 1. 1 |
CJ10-60 | 60 | 60 | 300 | 4169 | 4.45 |
CJX2-65 | 65 | 60 | 800 | 1058 | 1. 1 |
CJ10-100 | 100 | 60 | 300 | 5809 | 6. 27 |
CJX2-95 | 95 | 60 | 800 | 1446 | 1. 4 |
